Привод распашных ворот Faac 414 ALFA KIT

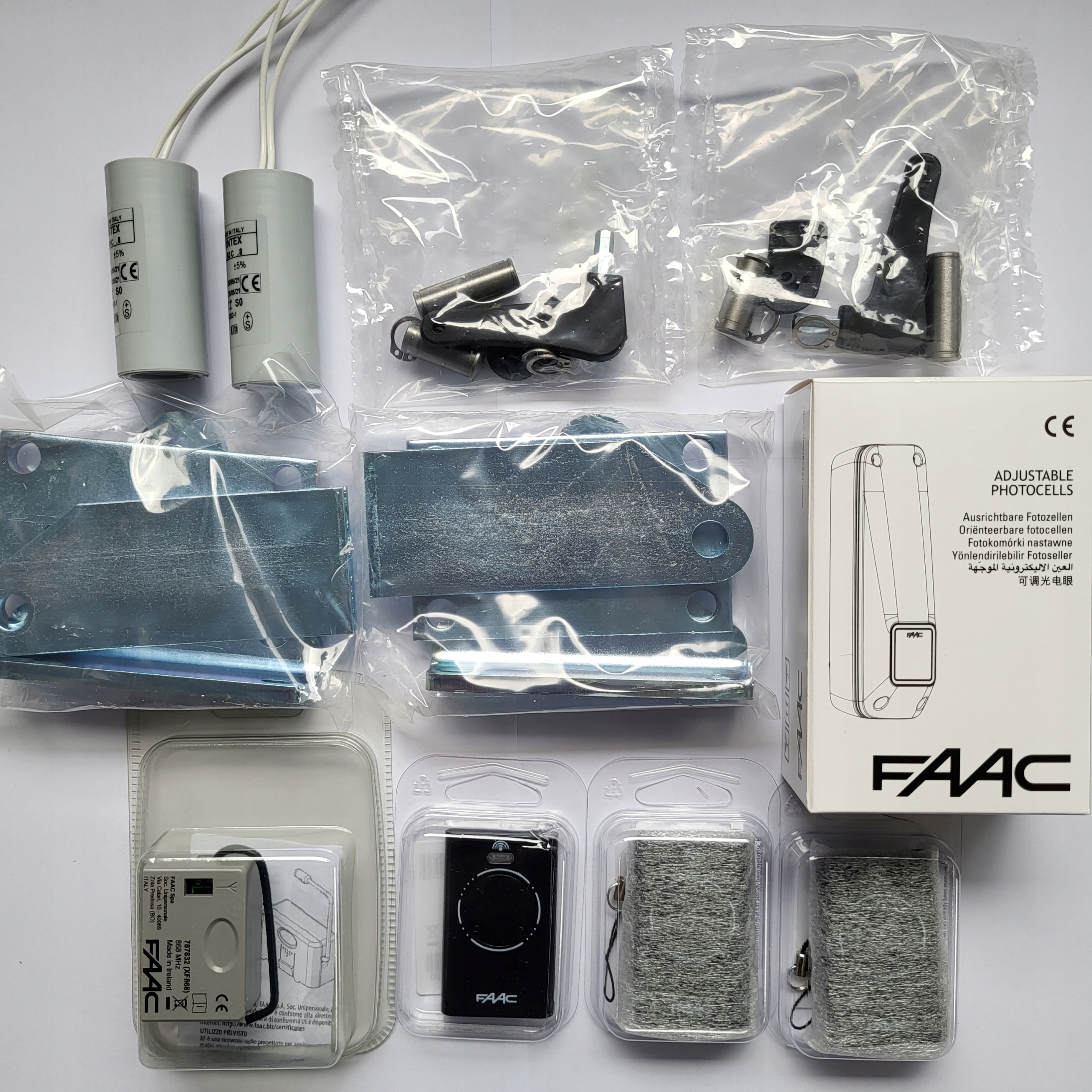

Napęd do bram skrzydłowych ALFA KIT składa się z:

• siłownika 414
• centrali E045
• trzech pilotów XT4 868 SLH LR czarny
• fotokomórek XP 20B D
• odbiornika radiowego XF 868

Oraz elementów montażowych i obsługi siłownika:

• klucze awaryjnego odblokowania
• uchwyty montażowe

• Napięcie zasilania: 220-240 V AC 50/60 Hz
• Rodzaj silnika: Asynchroniczny, jednofazowy
• Maks. pobór mocy: 280 W
• Maks. siła ciągu: 3500 N (*)
• Użyteczny skok roboczy: 390 mm
• Maks. kąt otwarcia skrzydła: 110°
• Temperatura otoczenia podczas pracy: -20°C ÷ + 55°C
• Zabezpiczenie termiczne: 140°C
• Stopień ochrony: IP44
• Ciężar urządzenia: 6,5 kg
• Maks. długość skrzydła: 3 m
• Wsporniki montażowe: Wspornik tylny (do słupka) do przyspawania/przykręcenia - wspornik przedni (do skrzydła) do przyspawania
• Wymiary urządzenia (DxGxW): 735x101x172 mm

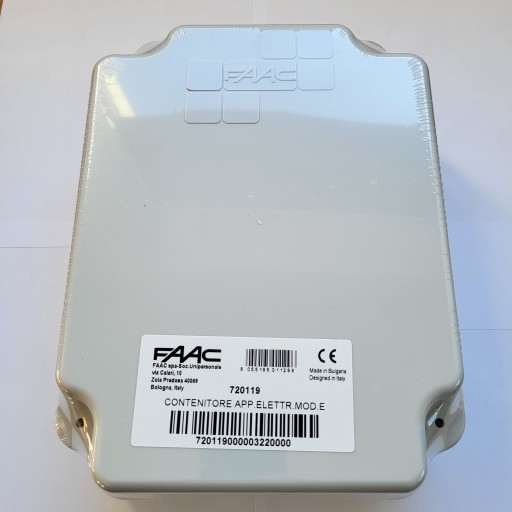

Centrala E045:

• Napięcie zasilania: 230 V AC ±15% 50/60Hz
• Maks. pobór mocy: 4 W w gotowości
• Maks. moc silnik: 800 W
• Maks. obciążenie wyjścia: 500 mA 24 V DC - 500 mA BUS 2easy
• Zasilanie elektrozamka: Elektrozamek FAAC (12 V AC - 24 V DC )
• Programowanie: Wyświetlacz LED i przyciski
• Sygnalizacja statusu: Wyświetlacz i LED
• Wejścia: Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, BUS 2easy, zasilanie sieciowe
• Wyjścia: Zasilanie napędów, lampa ostrzegawcza, zasilanie akcesoriów, sygnalizacja stanu bramy, zasilanie elektrozamka
• Szybkozłącza: 3-pinowe dla modułów XF 433/868, USB-A
• Bezpieczniki: F1 = F 5 A
• Temperatura otoczenia podczas pracy: -20°C ÷ +55°C

Piloty XT4 868 SLH LR czarny:

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

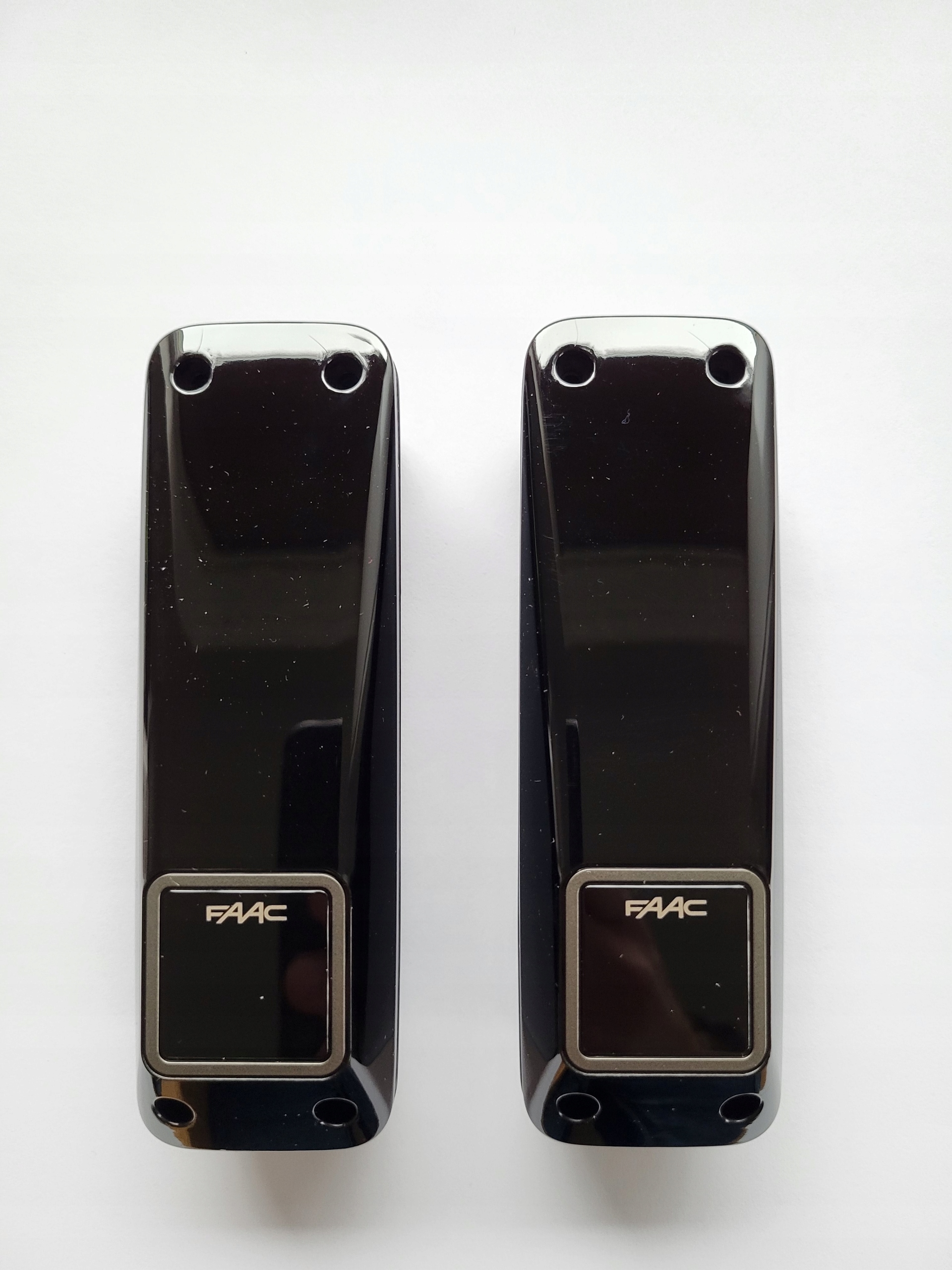

Fotokomórki XP20B D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

Dane techniczne:

• zasięg działania: 20m
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

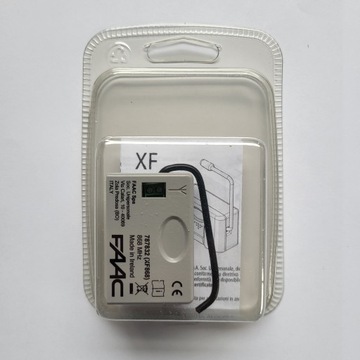

Odbiornik radiowy XF868:

• Liczba kanałów: 2.
• Częstotliwość: 868,35 MHz.
• Kod radiowy: uniwersalny system Omnidec umożliwiający kodowanie SLH, RC lub DS.
• Zasilanie: 24 Vdc (z centrali sterującej)
• Podłączenie: szybkozłącze.
• Pamięć: 250 pilotów.
