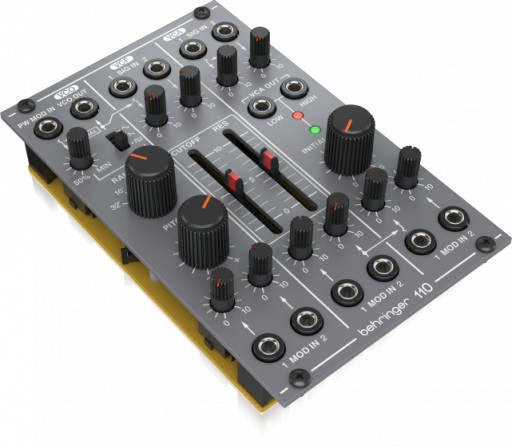

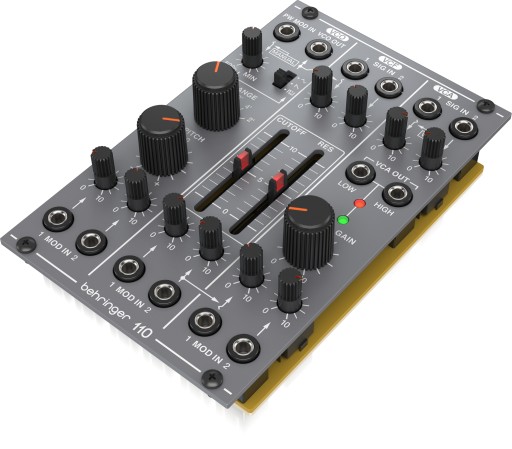

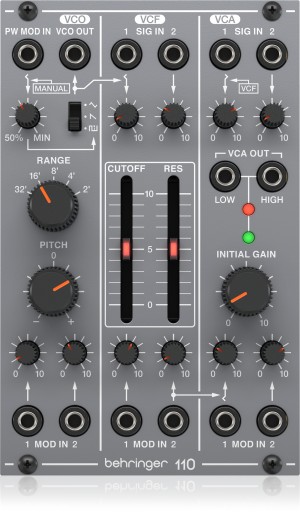

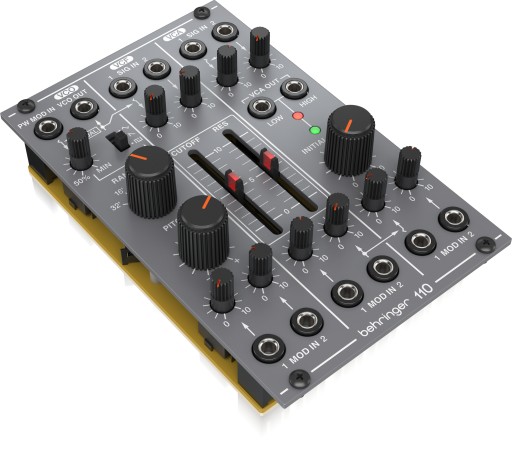

Behringer 110 VCO/VCF/VCA - moduł syntezatora

Behringer 110 VCO/VCF/VCA moduł syntezatora modularnego

Behringer 110 VCO/VCF/VCA jest autentyczną reprodukcją oryginalnych obwodów „System 100” z lat 80-tych, który mieści się w standardowej obudowie eurorack. Główne cechy

• Niesamowity moduł VCO / VCF / VCA z lat 80
• Autentyczna reprodukcja oryginalnych obwodów „System 100M"
• Kompletny głos syntezatora z wewnętrznym połączonym przepływem sygnału dla łatwości użytkowania
• VCO ma 3 wybieralne przebiegi (trójkąt, rampa i kwadrat z PWM)
• VCO oferuje kontrolę wysokości dźwięku w szerokim zakresie plus 1 wyjście audio i 2 wejścia CV
• VCF posiada sterowanie odcięciem, częstotliwością i rezonansem oraz 2 wejścia audio i 2 wejścia CV
• Oscylator PWM z ręcznym i zewnętrznym sterowaniem CV
• VCA posiada kontrolę wzmocnienia oraz 2 wejścia audio, 2 wyjścia audio (niskie / wysokie) i 2 wejścia CV
• 17 elementów sterujących i przełączników zapewnia dostęp w czasie rzeczywistym do wszystkich ważnych parametrów
• Dane techniczne Eurorack: 16 HP, 60 mA +12 V, 50 mA -12 V.

Specyfikacja: Wejścia

• Pulse width mod
• Gniazdo 3,5mm jack TS spzężone DC
• Imedancja 70kΩ
• Maksymalny poziom wejściowy 0V do +10V 4% na V
• Wejście sygnałowe
• 2 x 3,5mm jack TS sprzężone DC
• Impedancja >50kΩ
• Maksymalny poziom wejściowy +17 dBu
• Wejście VCO mod
• 2 x 3,5mm jack TS zsumowane
• Impedancja >50kΩ niesymetryczne
• Zakres CV 0V do +10V, 1V/oct
• Wejście VCF mod
• 2 x 3,5mm jack TS zsumowane
• Impedancja >50kΩ niesymetryczne
• Zakres CV 0V do +10V, 1V/oct
• Wejście VCA mod
• 2 x 3,5mm jack TS zsumowane
• Impedancja >50kΩ niesymetryczne
• Zakres CV 0V do +10V, 1V na 10dB

Wyjścia

• Wyjście VCO
• 3,5mm jack TS sprzężone DC
• Impedancja 1kΩ niesymetryczne
• Maksymalny poziom wyjściowy 10V p-p
• Zakres częstotliwości bez zewnętrznego CV < 1Hz do 30kHz
• Wyjście VCA
• 2 x 3,5mm jack TS sprzężone AC
• Impedancja 1kΩ niesymetryczne
• Wysoki maksymalny poziom wyjściowy +18dBu
• Niski maksymalny poziom wyjściowy -2dBu
• Wysoki poziom szumu <-60dBu, 22Hz-22kHz
• Niski poziom szumu <-80dBu, 22Hz-22kHz
• Panel kontrolny
• Szerokość impulsu 50% do min
• Kształt fali trójkąt, piłokształtny, pulsacyjny
• Range 32’,16’,8’,4’,2’
• Pitch zakres 2 oktaw
• Częstotliwość odcięcia 20Hz do 20kHz
• Rezonans wyłącz do samooscylacji
• Poziom sygnału wejściowego -∞ do 0
• Poziom wejścia mod -∞ do 0
• Zasilanie Eurorack 80mA(+12V), 50mA(-12V)

Fizyczne

• Wymiary 81 x 129 x 46 mm
• Rozmiar rack 16HP
• Waga 0,19 kg
