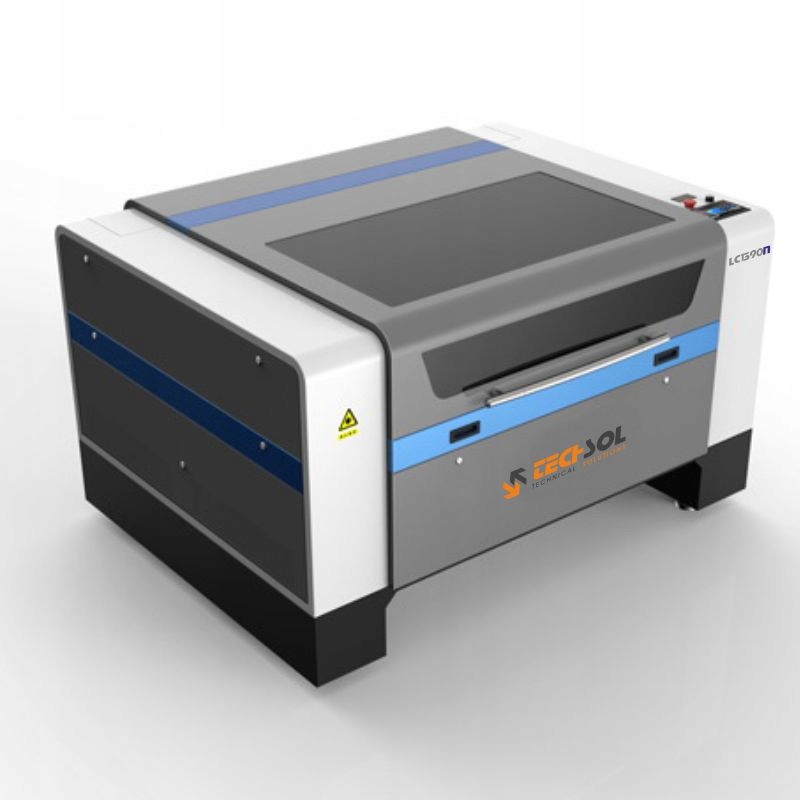

Лазерный гравировальный плоттер Laser 1390N 130х90 WiFi

Ploter laserowy grawerka

Laser-1390N 130x90 cm.

WiFi, TCP/IP, USB

Idealny do grawerowania, znakowania, cięcia od pojedynczych do dużych serii.

Obszar roboczy Plotera Laserowego Laser-1390 vN to 1300x900 mm.

Atutem grawerki jest "stół przelotowy", który umożliwia obróbkę materiałów o dowolnej długości, szerokości 1300 mm i wysokości 100 mm., lub dowolnej szerokości i długości 900 mm.

W cenie plotera laserowego m.in.: czerwony punkt, autofocus, elektrycznie opuszczana platforma do 300 mm., nakładka typu plaster miodu i stół nożycowy, dwa odciągi spalin:: górny i dolny z szufladą na odpady, zintegrowany uruchamiany do pracy kompresor, wentylator, chłodzenie.

Charakterystyka zestawu LASER-1390 N

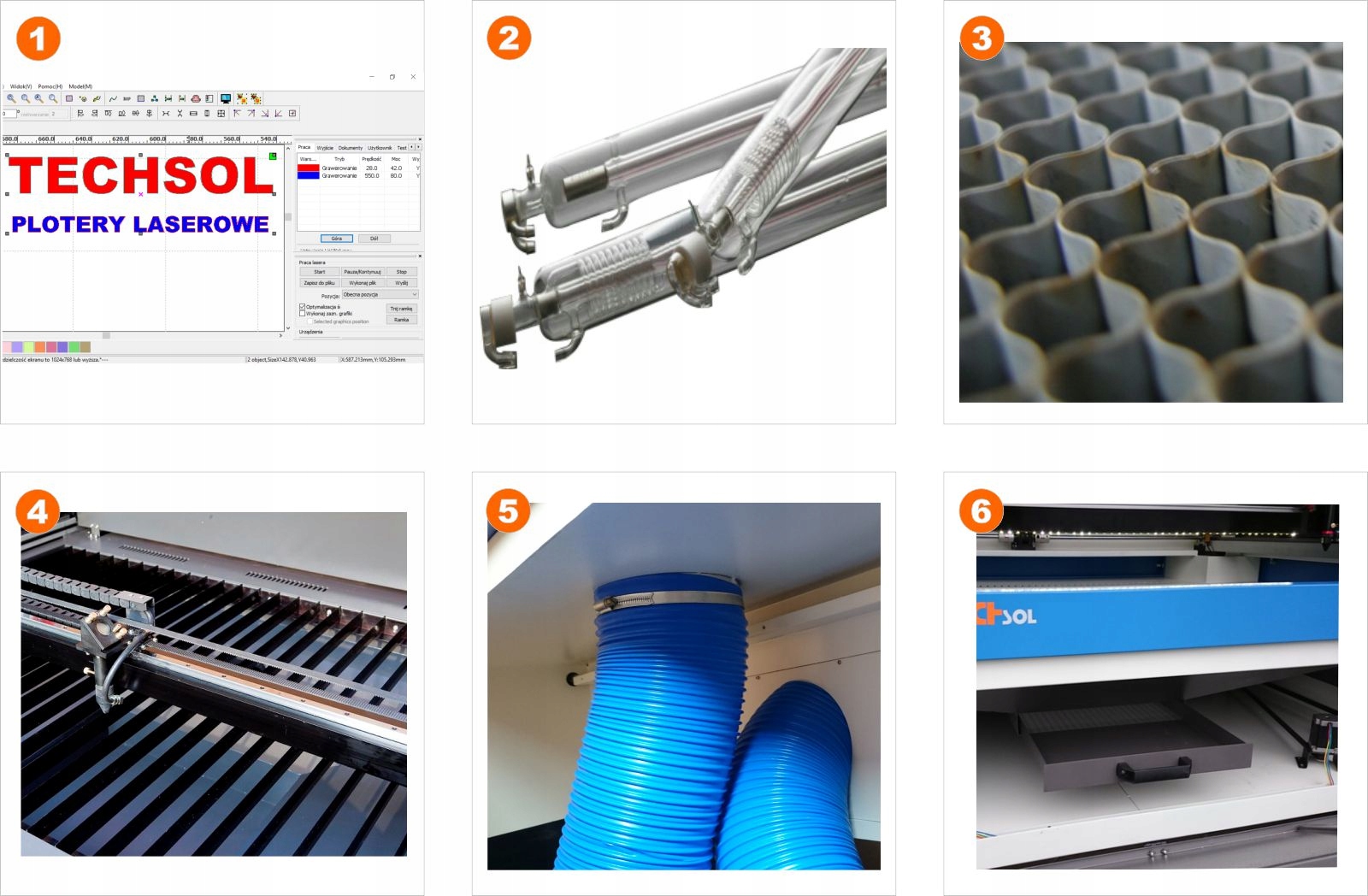

1. Oprogramowanie RdWORKS - CNC-LASER (POLSKA WERSJA JĘZYKOWA).

2. Głowica laserowa o mocy 60WvY (moc do 75W) (opcja: 80W, 100 i 150W ULTRA).

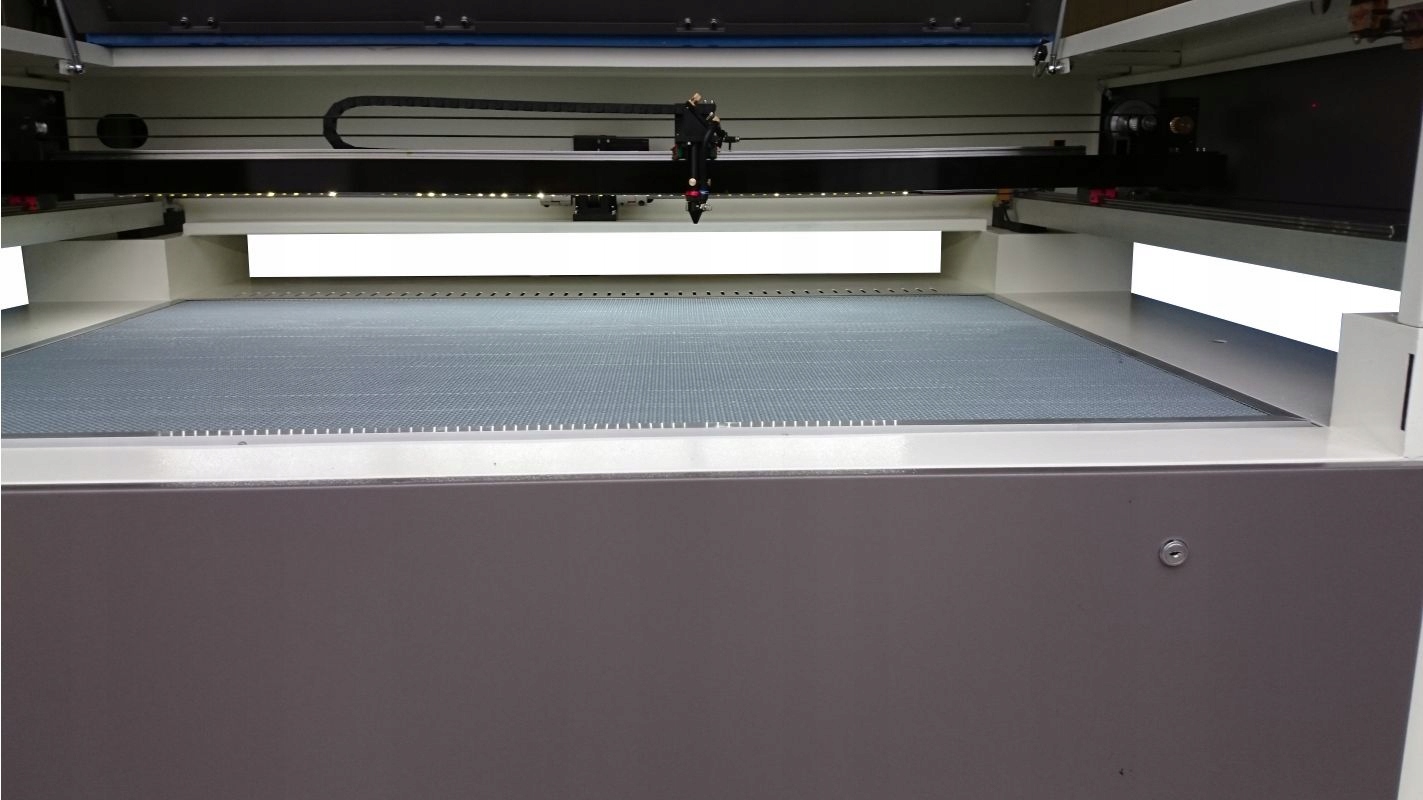

3. Stół typu "plaster miodu" nieodzowny przy cięciu materiałów, jego zadaniem jest odprowadzanie dymu.

4. Stół nożycowy idealny przy cięciu materiałów typu: pleksi, aspet itp.

5. Górny i dolny odciąg spali pełni funkcję podsysania materiałów.

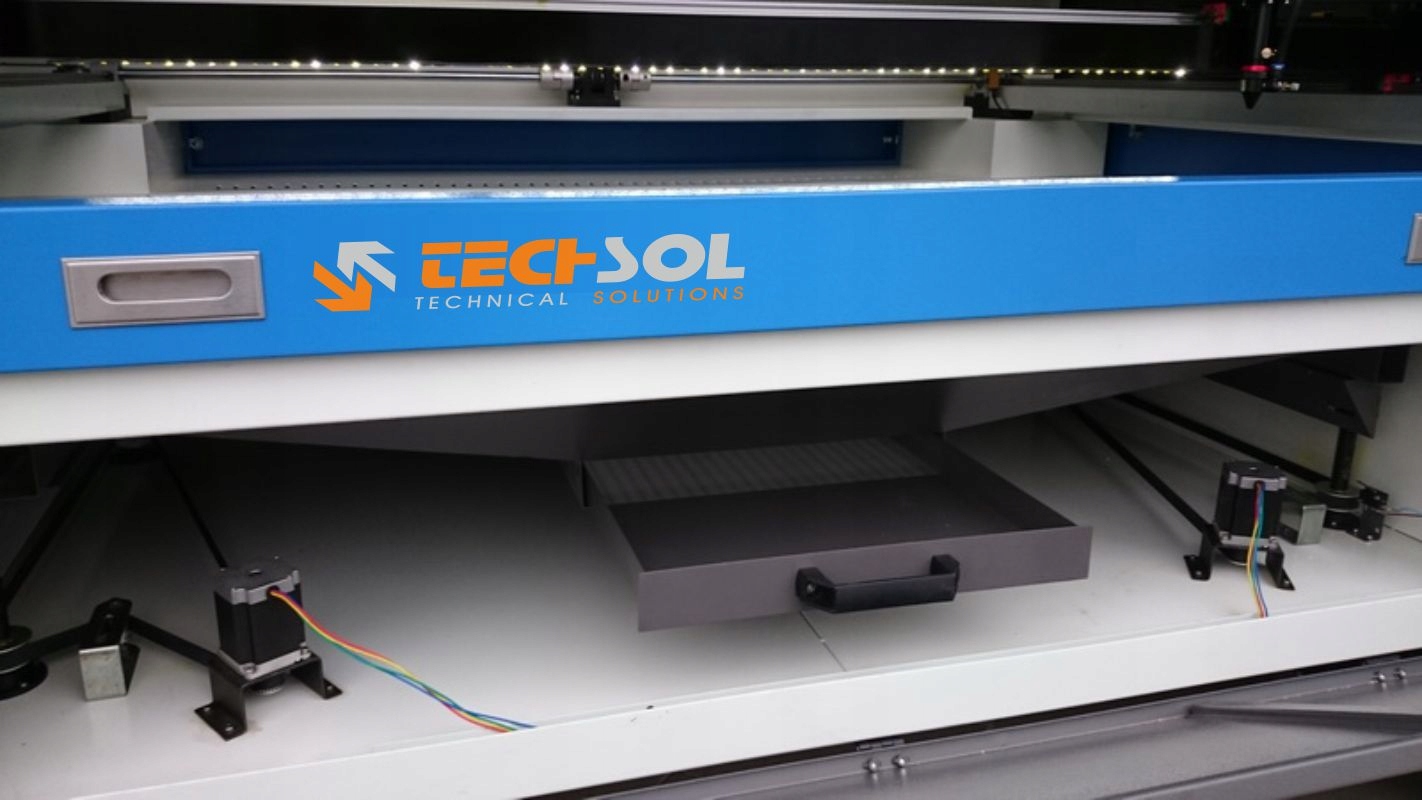

6. Szuflada na odpady.

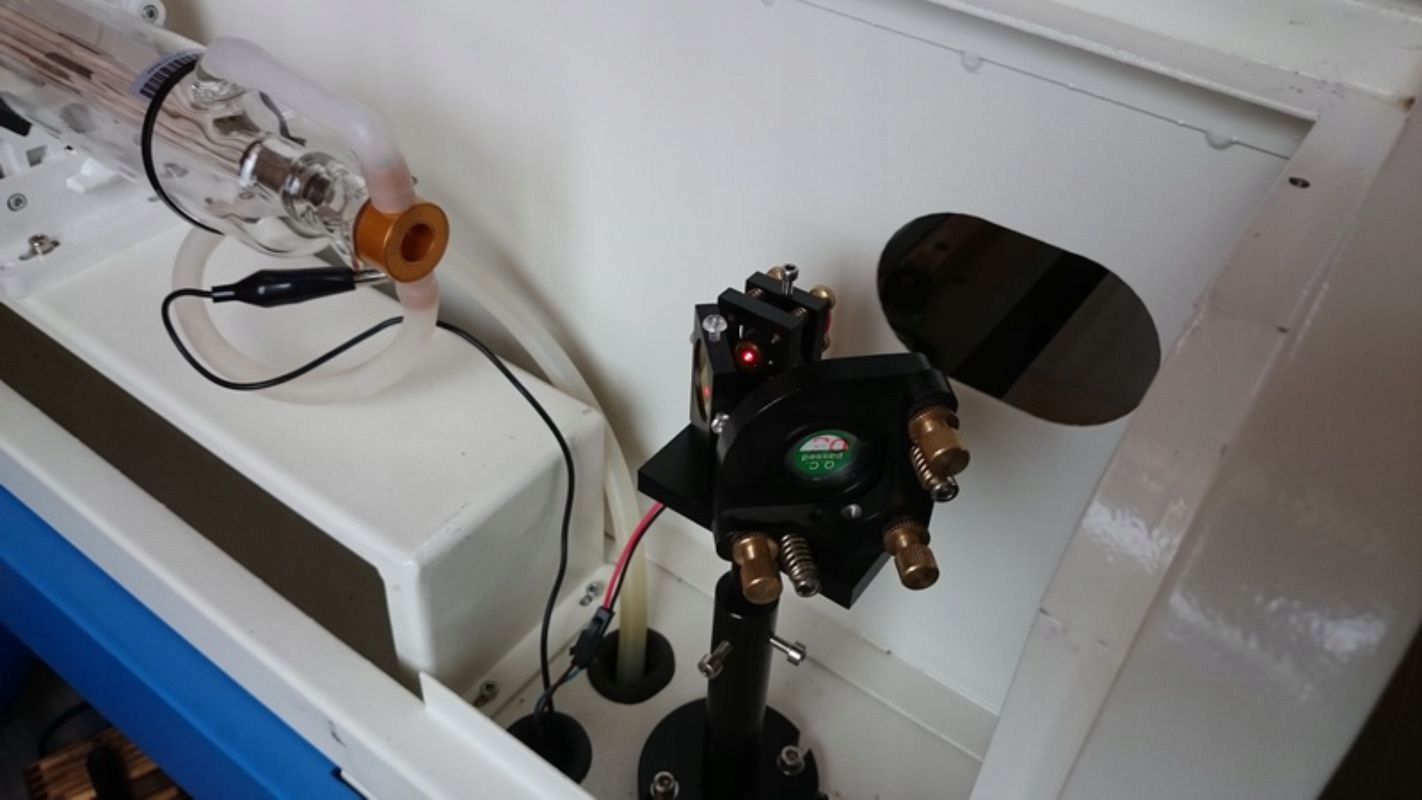

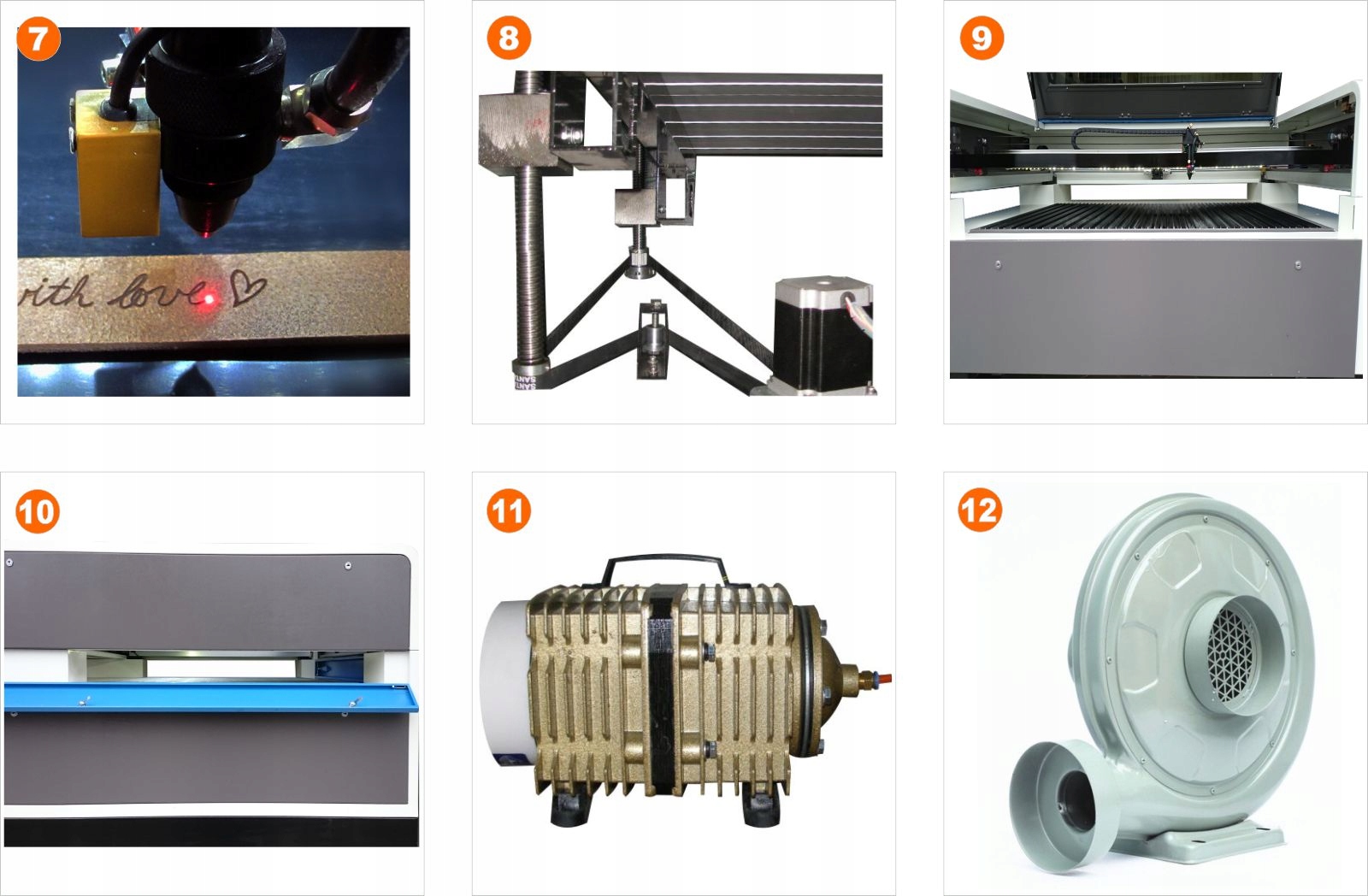

7. "Czerwony punkt", jego zadaniem jest precyzyjne wyświetlanie miejsca miejsca pracy wiązki laserowej - niezbędny przy pozycjonowaniu.

8. Elektrycznie opuszczany stół z pozycji programu i maszyny pozwala na obniżenie go do 300 mm., umożliwiając grawerowanie na wysokich przedmiotach.

9. Przelotowy stół daje możliwość obróbki materiałów o dowolnej długości, szerokości 1300 mm. i wysokości 100 mm.

10. Przelotowy stół daje możliwość obróbki materiałów o długości, 900 mm., dowolnej szerokości i wysokości 100 mm.

11. Zintegrowany kompresor uruchamiany tylko do pracy, służący do osłony soczewki przed zabrudzeniem oraz chłodzenia aktualnie cięte miejsce materiału.

12. Wentylator do odsysania spalin.

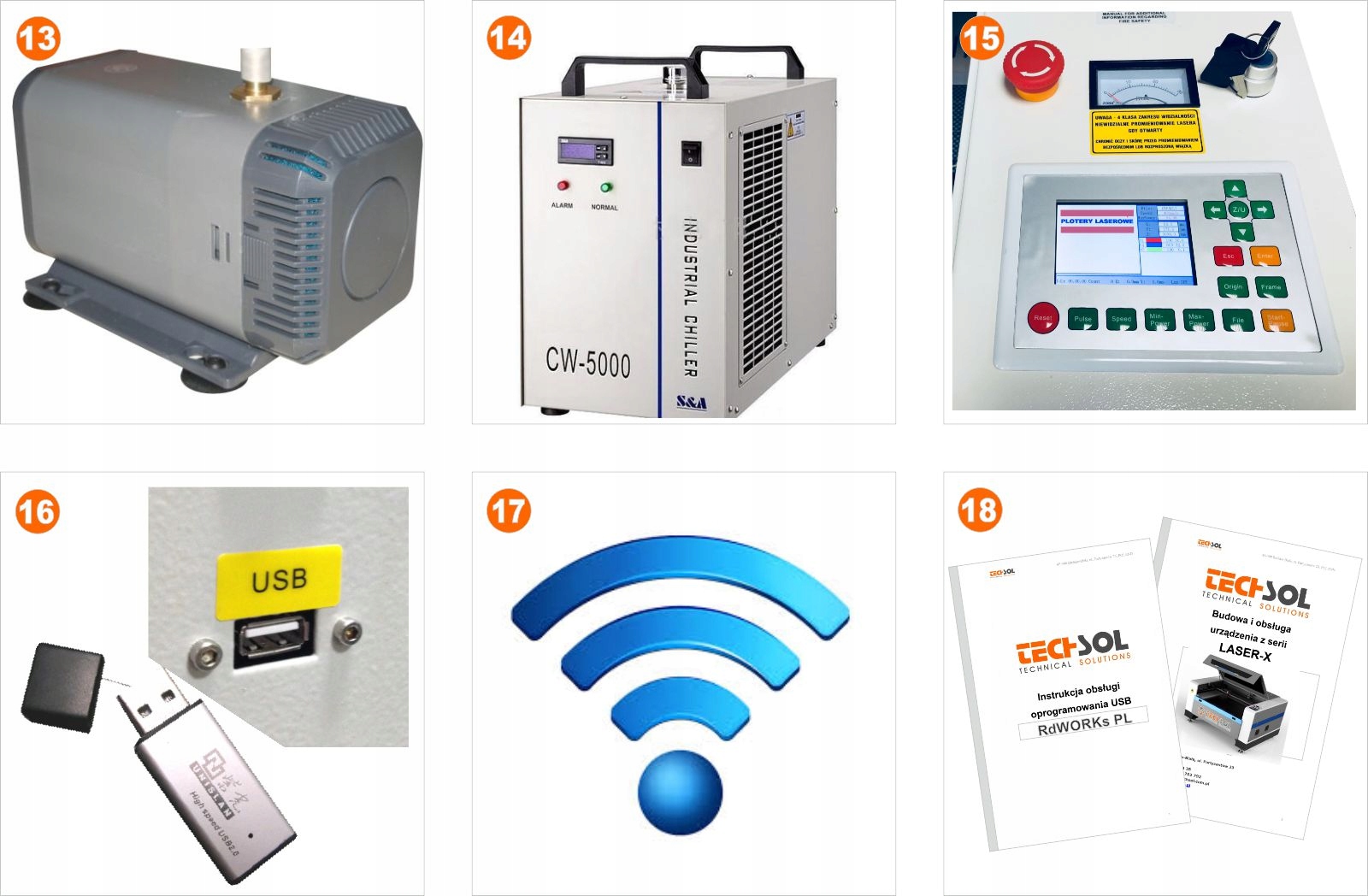

13. Pompka wodna służąca do chłodzenia tuby laserowej, zabezpiecza układ przed przegrzaniem.

14. Chłodnica profesjonalna (opcja).

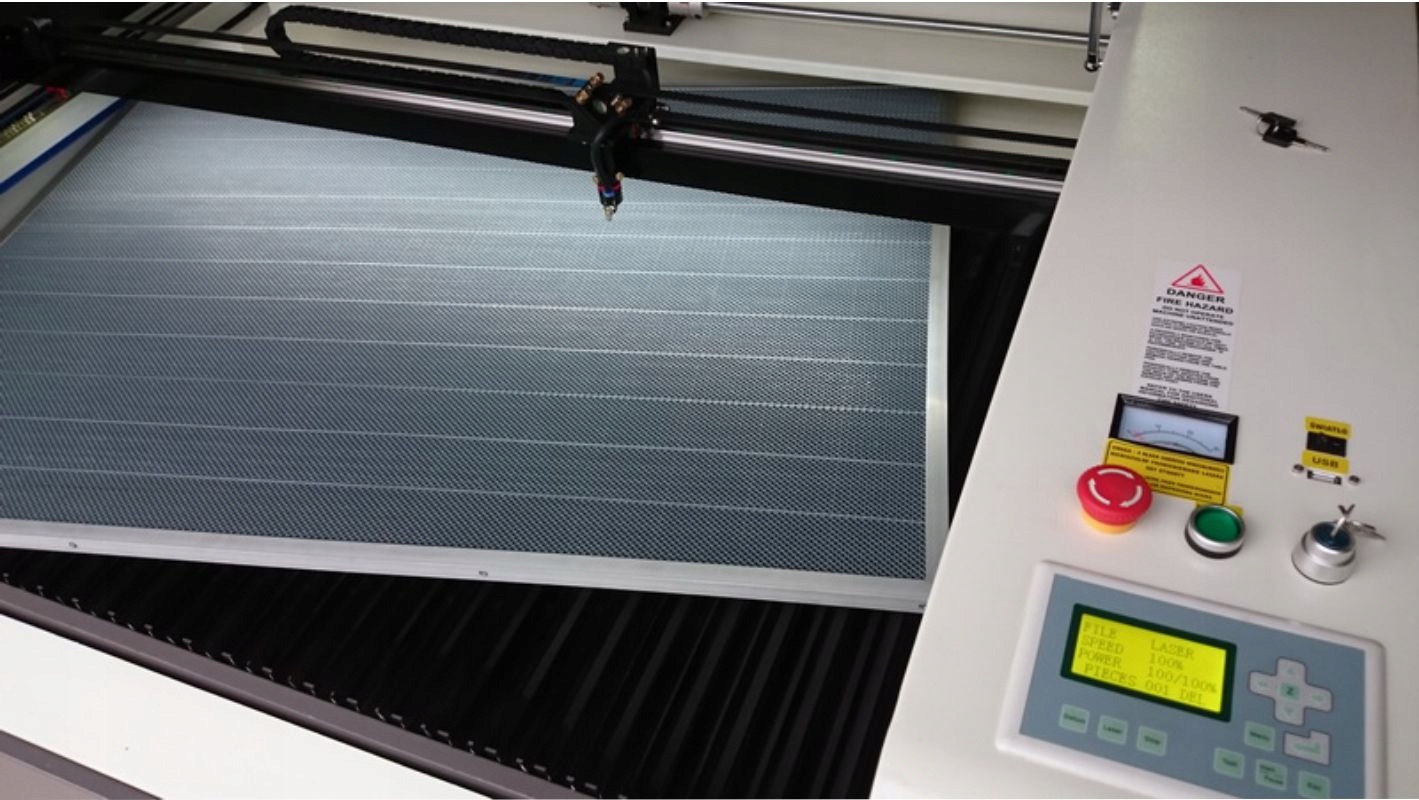

15. Komunikacja USB pozwala na podłączenie maszyny także do komputera przenośnego, typu notebook, przez port USB. Dodatkowo maszyna posiada wyświetlacz LCD z pozycji którego można m.in. regulować wysokość stołu.

16. Wejście USB w maszynie i wbudowana pamięć umożliwia przegranie plików z parametrami pracy, bezpośrednio do urządzenia bez obsługi komputera. Pamięć USB 512MB do przegrywania plików.

17. Komunikacja WiFi

18. Instrukcja obsługi PL (2 szt.) Plotera Laserowego Laser-X, oraz programu RdWORKS PL

w/w podzespoły to najistotniejsze elementy zestawu.

Zestaw Laser-1390vN to kompletne urządzenie gotowe do pracy.

Parametry techniczne Laser-1390 N

• Wymiar maszyny: 1920 * 1310 * 1070 mm.
• Typ lasera: CO2
• Moc lasera: 60WvY - moc do 75W (opcja: 80, 100, 150W Ultra)
• Waga urządzenia: 330 kg.
• Maksymalny wymiar materiału: 1300 mm. * dowolny / dowolny * 900 mm.
• Maksymalna obszar pracy: 1300 mm. * 900 mm.
• Dokładność pozycjonowania: ±0,01 mm.
• Rozdzielczość mechaniczna: 0,0254 mm.
• Prędkość pracy: 0,1 - 60 m/min (0,1-1000 mm/s)
• Maksymalny pobór mocy: 1000 W
• System operacyjny: Windows 95, 98, 2000, XP, Vista, 7, 8, 10 (32/64 bit)
• Formaty plików wejściowych: PLT, AI, DST, DXF, BMP
• Rodzaj napędu: silniki krokowe
• Komunikacja: USB, TCP/IP, WiFi
• Chłodzenie głowicy: woda
• Chłodzenie materiału: powietrze, gaz
• Temperatura pracy: 15 – 45 oC
• Wilgotność pracy: 5 – 65 %

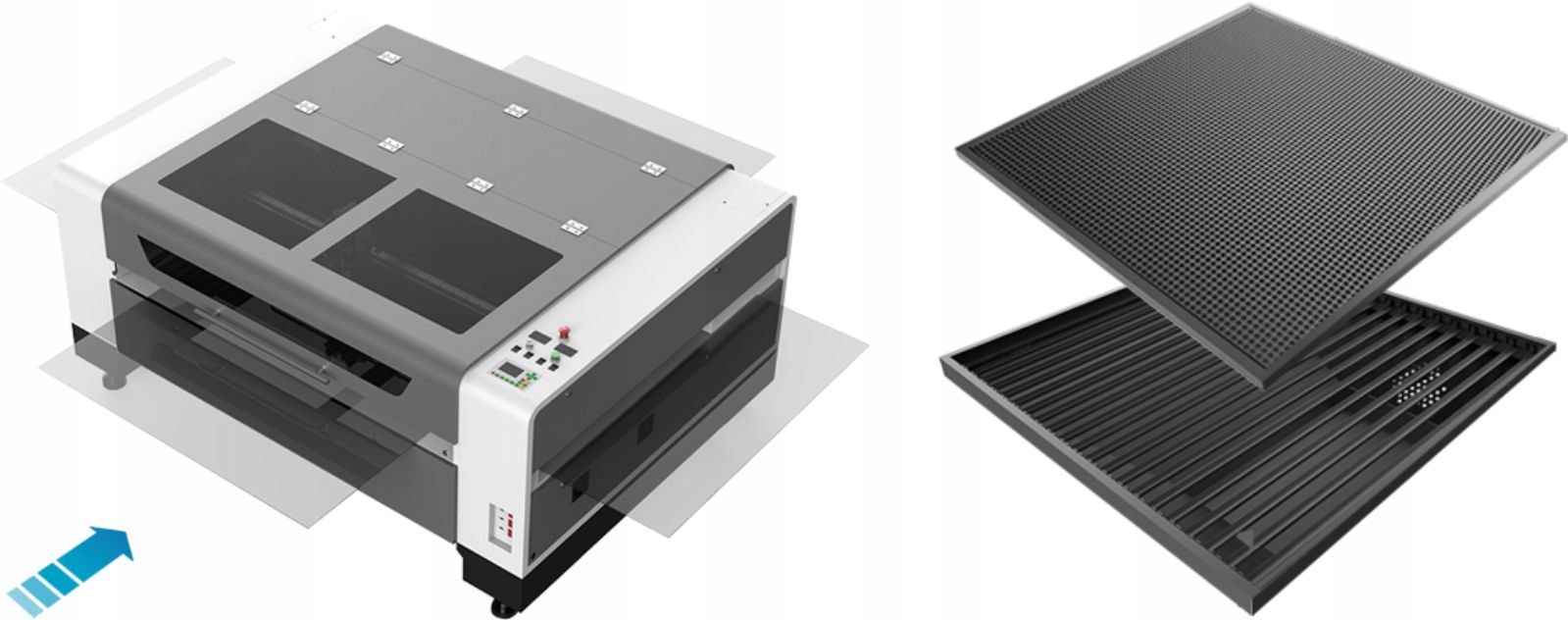

Dostęp do stołu z czterech stron.

Cztery strony podawania materiału, możesz wycinać i grawerować materiał w największej skali.

Podwójne platformy do cięcia i grawerowania.

W zestawie stół nożowy i stół typu plaster miodu.

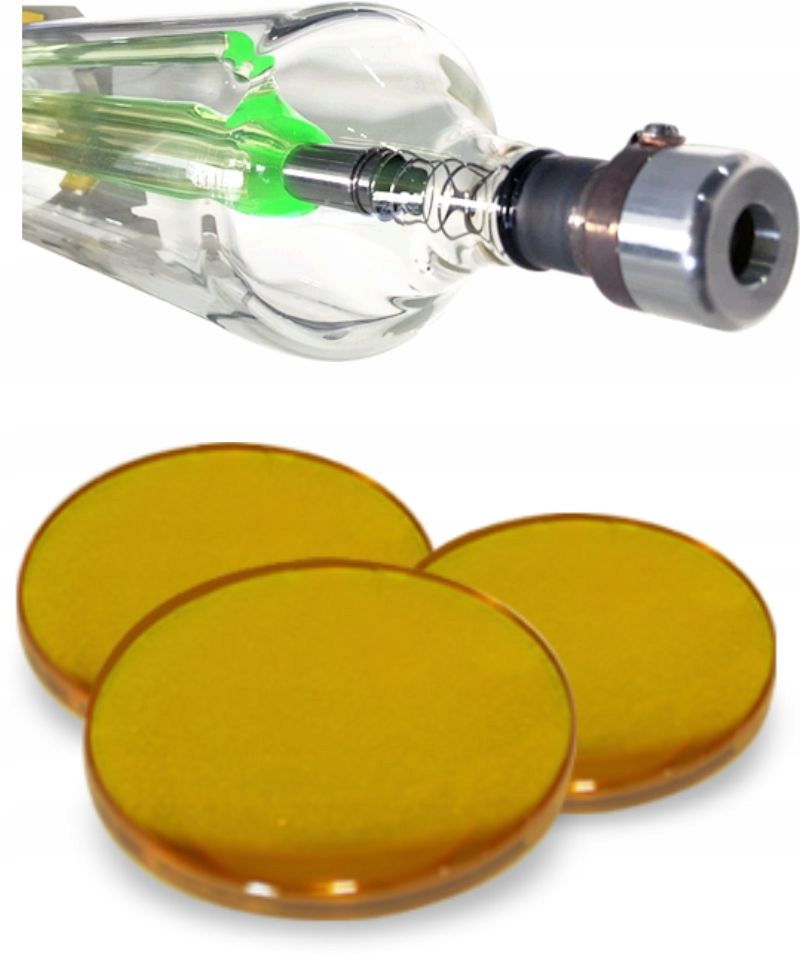

Tuba laserowa z serii vN vY - większa moc (do 75W), dłuższa żywotność (do 4000 godzin pracy).

Stabilna i bardzo cienka plamka tub laserowych z serii vY vN daje możliwość grawerowania najdrobniejszej grafiki

Soczewka U.S II-VI z American Photonics.

Udowodniona poprawa transmisji o 14% w porównaniu do innych układów optycznych.

Wysokiej wytrzymałości pozłacana i asferyczna soczewka skupiająca wykonana przez firmę II-VI, USA.

Wysoka ostrość i przepuszczalność. Soczewki mogą nie tylko zapewnić jakość urządzenia, ale także sprawić, że system optyczny będzie działał przez długi czas z wysoką wydajnością i niskim kosztem.

Porównanie tradycyjnych soczewek z powlekanymi złotem:

Powlekane złotą folią soczewki pozwalają uzyskać do 99,2% efektywności odbicia światła.

Powlekane złotem soczewki charakteryzują się dłuższą żywotnością oraz wytrzymałością (wytrzymują wiązkę lasera o mocy nawet do 200W)

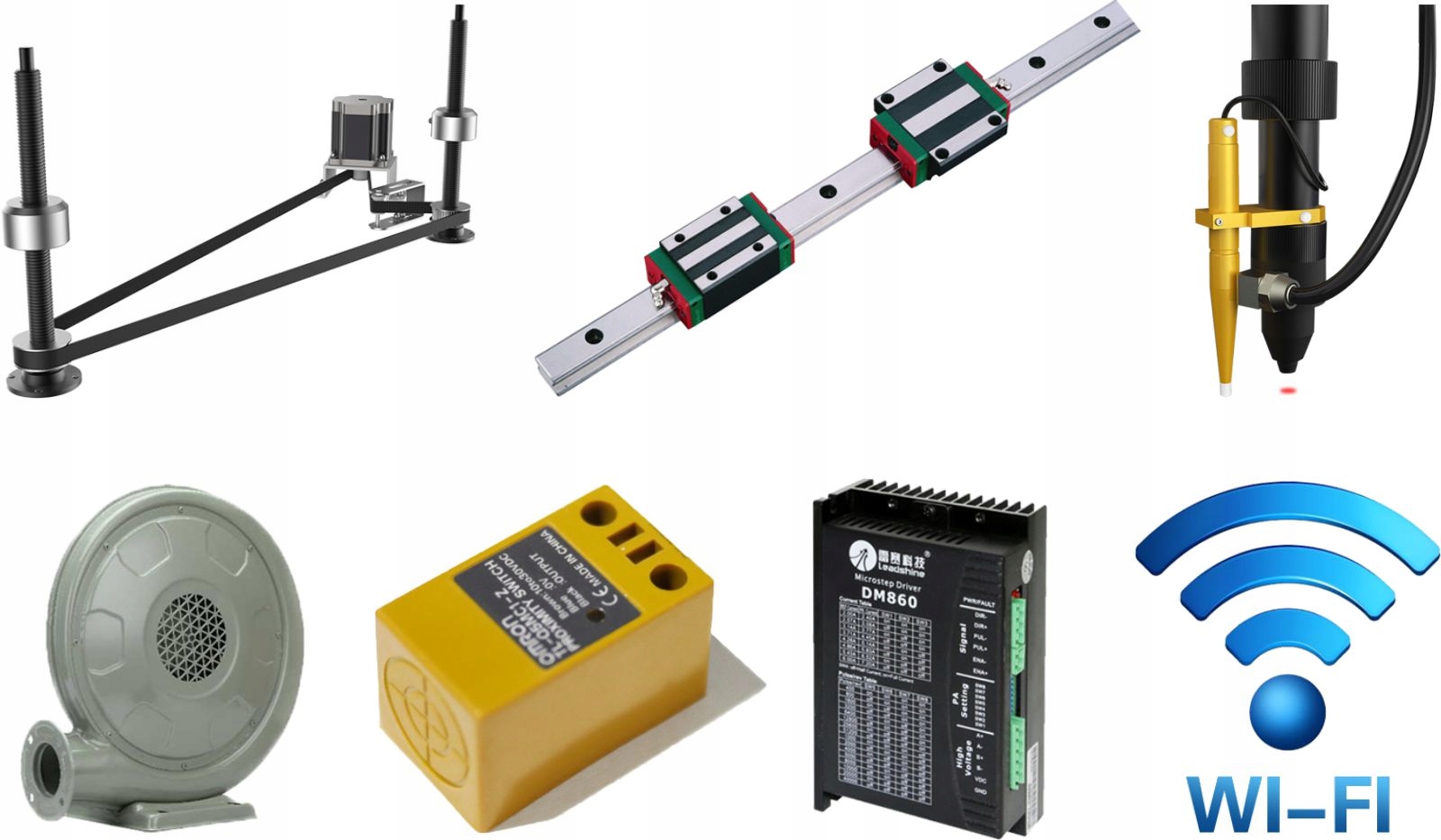

Opuszczana i podnoszona elektronicznie platforma - stół roboczy.

Maszyna może automatycznie dopasować stół roboczy do wymagań cięcia i grawerowania materiałów o różnej grubości.

Wysokość opuszczania - podnoszenia może osiągnąć 30 cm.

Prowadnice liniowe i wózki liniowe firmy HIWIN.

Wysoka dokładność pozycjonowania, mniejsze zużycie, łatwa konserwacja, aby zachować dokładność przez długi czas.

Automatyczne ogniskowanie.

Automatyczne ogniskowanie sprawia, że ​​głowica lasera ustawia ostrość łatwo i szybko.

Nie trzeba ręcznie ustawiać ogniskowej, co pozwala zaoszczędzić dużo czasu i ma większą dokładność.

Wentylator uruchamiany jednym przyciskiem.

Wentylator można uruchomić jednym przyciskiem. Możesz sterować wentylatorem niezależnie.

Komponenty elektroniczne japońskiej firmy OMRON.

Silniki krokowe Leadshine.

Niższy poziom hałasu, niskie wibracje, płynniejsza praca.

Silnik krokowy Leadshine daje wyższy moment obrotowy, wyższe przyspieszenie, wyższą precyzję, lepsze przyspieszenie.

Kontrola WIFI.

Wygoda - można zdalnie sterować komputerami i maszynami, dostosowywać parametry i rozwiązywać problemy.

Wydajność - jeden komputer PC może sterować kilkoma maszynami.

CIĘCIE LASEROWE CO2

Cięcie laserowe umożliwia rozcinanie materiałów niemetalowych o różnej grubości.

Podstawę stanowi promień lasera, który jest odbijany przez lustra i skupiany przez soczewkę.

Gdy promień lasera trafi na obrabiany przedmiot, materiał roztapia się lub odparowuje.

Pełna moc lasera skupia się przy tym w jednym punkcie, którego średnica nie przekracza zwykle 0.1 milimetra.

Jeżeli w tym punkcie skupi się większa ilość ciepła, niż może upływać w wyniku przewodności cieplnej, promień lasera całkowicie przenika materiał — tak rozpoczyna się proces cięcia.

Podczas gdy przy innych metodach masywne narzędzia oddziałują na materiał, promień lasera wykonuje swoją pracę bezdotykowo.

Dzięki temu narzędzie nie ulega zużyciu, a na przedmiocie obrabianym nie powstają zniekształcenia ani uszkodzenia.

GRAWEROWANIE LASEROWE CO2

Podczas grawerowania laserowego materiał jest tak silnie nagrzewany przez wiązkę laserową CO2, że - zależnie od czasu ekspozycji - dochodzi do wyparowania i spalenia materiału lub zmiany koloru i wytworzenia kontrastu.

Uzyskany grawerunek laserowy jest trwały i bardzo odporny na ścieranie.

Grawerowanie laserowe wykorzystywane jest do wykonywania dowolnych napisów, grafik, motywów - personalizowania wyrobów m.in.:

litery z pleksi, prezentery, stojaki, upominki, drewniane akcesoria, upominki, dewocjonalia, puzzle

tabliczki znamionowe, identyfikatory, długopisy, wizytowniki, otwieracze, gadźety

wyroby z filcu, ubrania, serwety, serwetki, nagrobki

RODZAJE MATERIAŁÓW DO OBRÓBKI LASEROWEJ CO2 m.in.:

pleksa, pet, aspet, magnes

drewno, sklejka, korek, bambus

laminaty grawerskie, akrylex

guma, filc, dżins, bawełna

papier, karton,

stal, metale powlekane i anodowane

szkło, kamień: granit, marmur, ceramika
