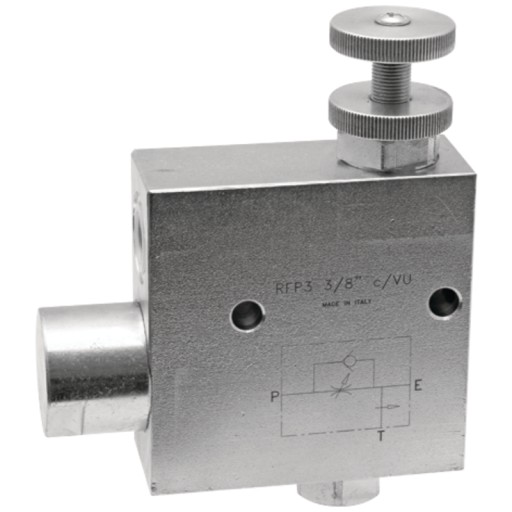

Трехходовой регулятор расхода 3/8 DWST-T-06

Regulator przepływu trójdrogowy 3/8 DWST-T-06

JAKOŚĆ ZAPEWNIA GRANIT PARTS GERMANY

Marka: GRANIT PARTS GERMANY

Numer artykułu: 85036033

Numer porównawczy: DWST-T-06

Parametry techniczne:

Regulator przepływu trójdrogowy

Wymiary:

- Przyłącze BSP:3/8”

- P maks (bar):350

- Q-E maks. (l/min):60

- Q-P maks. (l/min):50

- L (mm):90

- L1 (mm):118

- L2 (mm):25

- L3 (mm):32

- L4 (mm):20

- H (mm):90

- H1 (mm):40

- S (mm):35

Zawór reguluje przepływ z P do R niezależnie od obciążenia odbiornika. Strumień oleju doprowadzony przez przyłącze P jest prowadzony do przyłącza R z regulowanym natężeniem przepływu. Nadmiar strumienia musi być odprowadzony do zbiornika przez przyłącze T,które nie może być obciążone ciśnieniem!

Wersja: ocynkowana obudowa stalowa, materiał uszczelniający: BUNA N

Przyłącze BSP: 3/8”

S (mm): 35

L (mm): 90

P maks (bar): 350

H (mm): 90

Q-E maks. (l/min): 60

Q-P maks. (l/min): 50

H1 (mm): 40

L1 (mm): 118
