Станок плазменной резки STAMOS 10020079

Przecinarka plazmowa Stamos Selection S-PLASMA 85CNC STAMOS 10020079 S-PLASMA 85CNC

Najważniejsze cechy produktu

Szybkie cięcie plazmą

Pasuje do CNC

Zasilanie: 400 V

Prąd cięcia: 20 - 85 A

Grubość cięcia: 0 - 27 mm

Cechy:

• Przecinarka S-PLASMA 85CNC, 85 A, 400 V 3–fazowa/50 Hz
• Kompatybilność z maszynami CNC
• Maksymalna grubość cięcia 27 mm

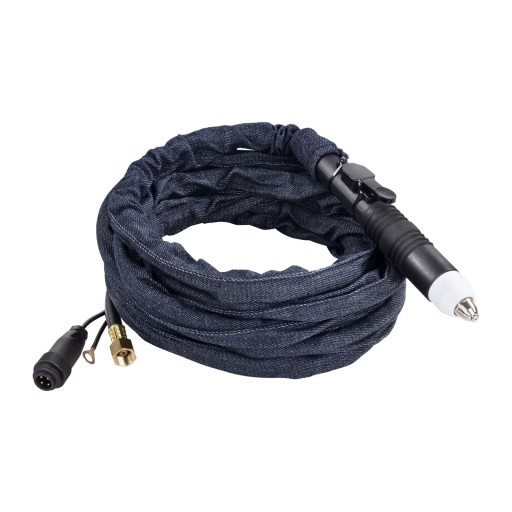

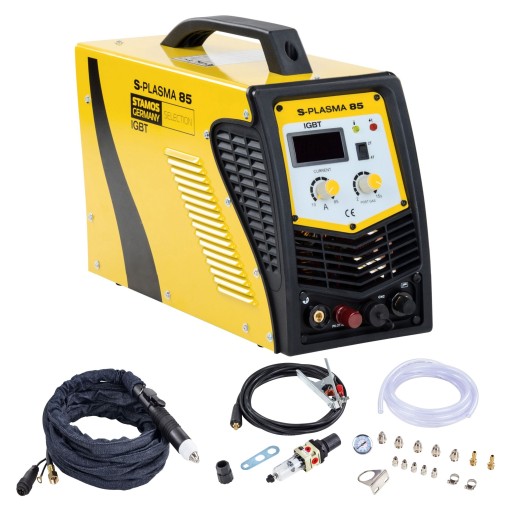

• Uchwyt do cięcia dł. 5 m, przewód uziemiający 3 m
• Funkcje: łuk pilotujący, 2T/4T, Post Gas, ochrona przed przegrzaniem, sygnalizacja zbyt wysokiego napięcia, LED

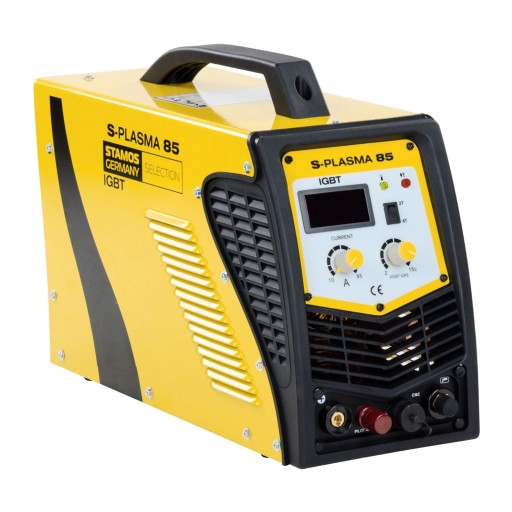

Przecinarka plazmowa S-PLASMA 85CNC 400 V, 85 A

Oferowana przez Stamos Selection przecinarka plazmowa to urządzenie przeznaczone zarówno dla profesjonalistów, jak i indywidualnych użytkowników. Umożliwia szybkie i bardzo precyzyjne cięcie twardych materiałów, m.in. różnych rodzajów stali czy tytanu, a także aluminium i miedzi. Model S-PLASMA 85CNC wymaga zasilania 3–fazowego (400 V)

Przecinarka plazmowa Stamos Selection – opis

Nowoczesna technologia zastosowana w urządzeniu Stamos Selection łączy doskonałą wydajność z niezawodnością. Inwertory IGBT gwarantują stabilność działania, a zawór elektromagnetyczny szybkie przełączanie i długą żywotność. Łuk pilotujący wytwarza plazmę w dwóch etapach, zwiększając intensywność zapłonu w miarę zbliżania do materiału.

Znakomita wydajność to zasługa cyklu pracy 60%. Oznacza on, że po 6 minutach pracy prądem 85 A potrzeba 4 minut na ochłodzenie urządzenia. Za precyzję i powtarzalność efektów cięcia przecinarką S–PLASMA 125CNC odpowiadają płynna regulacja prądu oraz ciśnienia powietrza.

Komfort i bezpieczeństwo cięcia zwiększa funkcja wypływ gazu uwalniająca gaz jeszcze przez pewien czas (2, 10 lub 60 s) po zakończeniu właściwej pracy. Umożliwia to wystudzenie palnika i ochronę przed utlenianiem. Sygnalizacja świetlna ostrzega użytkownika o zbyt wysokim napięciu, nakazując przerwanie pracy, by zapobiec uszkodzeniu przecinarki Stamos Selection. Chłodzenie powietrzem i system chroniący przed przegrzaniem przekładają się na długotrwałą, niezawodną eksploatację.

Wygodę użytkowania przecinarki S-PLASMA 85CNC zapewniają długie przewody (uchwyt do cięcia – 5 m, uziemienie – 4 m) dające swobodę manewrowania. Urządzenie udostępnia też dwa tryby obsługi – 2T (działanie przy wciśniętym przycisku) oraz 4T(krótkie naciśnięcia przycisku włączają i wyłączają działanie). Kompatybilność z maszynami CNC pozwala wykorzystać przecinarkę również w połączeniu np. ze stołami do cięcia plazmowego.

Łatwa obsługa urządzenia to zasługa także czytelnego, nowoczesnego wyświetlacza LED. Pokazuje on wszystkie parametry pracy przecinarki Stamos Selection, ułatwiając ich kontrolę. Poszczególne diody sygnalizują ryzyko przegrzania, błędne funkcjonowanie, zbyt niskie ciśnienie powietrza oraz utratę fazy

Oferowana przecinarka niemieckiej marki Stamos Selection pozwala na szybkie i precyzyjne cięcie materiałów bez ryzyka uszkodzeń i z minimalną szczeliną. Doskonale gładkie i równe krawędzie nie wymagają dalszej obróbki, co oznacza, że korzystanie z urządzenia to również znaczna oszczędność czasu. Z tego względu urządzenie polecane jest zarówno dla zawodowców, jak i amatorów

·         Duże możliwości – maks. grubość przecinanych materiałów 27 mm, prąd cięcia 85 A

·         Uniwersalność – kompatybilność przecinarki z maszynami CNC

·         Komfort pracy – długi przewód do cięcia (5 m) oraz uziemienie (4 m) zapewniają swobodę manewrowania

·         Wydajność – cykl pracy 60%

·         Nowoczesność – zaawansowane funkcje (m.in. łuk pilotujący, wypływ gazu) usprawniają obróbkę materiałów

Model S-PLASMA 85CNC

Nr katalogowy 10020079

Stan artykułu Nowy

Napięcie/częstotliwość 400 V (3 fazy)/50 Hz

Funkcja Cięcie plazmowe

Wejściowy prąd znamionowy 13,2 A

Maksymalny prąd wejściowy 18,6 A

Wejściowa moc znamionowa 13,2 kVA

Maksymalna moc wejściowa 18,6 kVA

Napięcie bez obciążenia 280 V

Prąd cięcia 20–85 A

Cykl pracy 60%

Prąd cięcia w cyklu pracy 60% 85 A

Prąd cięcia w cyklu pracy 100% 65,8 A

Czas końcowego wypływu gazu 5, 10, 60 s

Wentylacja Wiatraki

Chłodzenie uchwytu Gaz

Długość przewodu uziemiającego 4 m

Długość przewodu do cięcia 5 m

Długość węża powietrznego 4 m

Długość przewodu zasilającego 3,8 m

Maksymalna grubość ciętego materiału 27 mm

Szerokość cięcia 1,2 mm

Wymagany przepływ powietrza 175 l/min

Ciśnienie powietrza 5,5 bar

Klasa izolacji F

Stopień ochrony IP IP21s

Zgodność z normami EN 60974–1 EN 60974–10

Deklaracja zgodności CE

Wymiary (DxSxW) 56,00 x 22,00 x 37,00 cm

Waga 20,10 kg

Wymiary wysyłki (DxSxW) 65,50 x 37,50 x 45,00 cm

Waga wysyłki 26,50 kg

Zastosowane technologie

IGBT - tranzystor bipolarny z izolowaną bramką (Insulated Gate Bipolar Transistor) jest elementem półprzewodnikowym, którego coraz częściej używa się w energoelektronice. Łączy zalety dwóch typów tranzystorów: łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Zaletę stanowi również odporność na zwarcia, ponieważ IGBT ogranicza przepływ prądu. IGBT są nowszą kontynuacją technologii MOSFET.

CERTYFIKAT CE - urządzenia STAMOS zostały wykonane według surowych norm europejskich oraz przeszły badania pod kątem zgodności z CE oraz RoHS. Gwarantuje to długą żywotność oraz wysoką jakość urządzenia.

WENTYLATORY - zapewniają optymalne odprowadzenie ciepła podczas pracy urządzenia.

Przyłącza

PRZYŁĄCZE GAZU / POWIETRZA - podczas cięcia łukiem plazmowym stosuje się gaz o wymaganym ciśnieniu

UZIEMIENIE - z tyłu każdego urządzenia znajduje się śruba z oznaczeniem uziemienia. Przed uruchomieniem należy uziemić je za pomocą przewodu, którego przekrój nie może być mniejszy niż 6 mm².

PRZYŁĄCZE ZACISKU MASOWEGO

PRZYŁĄCZE UCHWYTU DO CIĘCIA ŁUKIEM PLAZMOWYM

NAPIĘCIE ZASILANIA - urządzenie zasilane jest z trzech faz (3 x 400 V +/- 10 %).

GNIAZDO CNC - służy do podłączania przecinarki z ploterem CNC. Na zaciskach wyprowadzony jest sygnał, według którego moduł THC określa wysokość palnika.

Funkcje

BEZDOTYKOWE ZAJARZANIE ŁUKU PLAZMOWEGO - następuje bez konieczności styku z materiałem. Funkcja zwiększa wydajność i komfort pracy oraz wpływa korzystnie na zużycie części eksploatacyjnych.

PRĄD SPAWANIA

WYPŁYW GAZU PO SPAWANIU - czas po skończeniu spawania, w którym gaz wypływa z uchwytu, chłodząc go oraz chroniąc spoinę przed utlenieniem.

2T - funkcja oznacza rozpoczęcie pracy po naciśnięciu przycisku na uchwycie i jej zatrzymanie po zwolnieniu przycisku na uchwycie.

4T - naciśnięcie przycisku na uchwycie otwiera elektrozawór, następuje wstępny wypływ gazu i dochodzi do zajarzenia łuku elektrycznego. Po zapłonie prąd ma wartość prądu początkowego. W momencie puszczenia przycisku, wartość prądu wyjściowego rośnie do wartości prądu spawania. Zatrzymanie procesu spawania następuje po ponownym naciśnięciu przycisku na uchwycie.

CIĘCIE ŁUKIEM PLAZMOWYM - gęsty łuk plazmowy topi metal i wyrzuca go ze szczeliny dzięki energii kinetycznej, jaką nadaje mu sprężone powietrze.

Przełączniki

WŁĄCZNIK ZASILANIA

REGULACJA PARAMETRU / FUNKCJI

PRZEŁĄCZNIK 2T / 4T - dzieli proces spawania / cięcia na tryb 2T (bez podtrzymania) i tryb 4T (z podtrzymaniem).

Kontrolki / wskaźniki

WYŚWIETLACZ LED - pokazuje parametry spawania / cięcia.

PRZECIĄŻENIE / AWARIA - lampka zapala się w przypadku wystąpienia dwóch sytuacji:

a) jeżeli maszyna uległa awarii i nie może być eksploatowana,

b) jeżeli urządzenie przekroczyło standardowy cykl pracy i został uruchomiony tryb ochrony przed przegrzaniem. W tym trybie należy pozostawić je z włączonym zasilaniem. Jeżeli czerwona kontrolka zgaśnie, oznacza to, że urządzenie schłodziło się do temperatury eksploatacji i może być ponownie użytkowane.
