Защита BMS PCM Li-Ion 1S 3,7 В 4,2 В сильноточное зарядное устройство 15 А 0069

Moduł zarządzający pracą akumulatora 1S

Model do ogniw Li-Ion 3,7V / 4,2V 18650

Battery Management System - BMS z zabezpieczeniami

Cechy:

• przeznaczony do jednego ogniwa Li-Ion np. 18650
• prąd rozładowania: 13A
• napięcie ładowania: max. 4,25V
• prąd ładowania: max 13A
• zabezpieczenie przed przeładowaniem: 4,25V ±0,05V (ponowne załączenie 4,23 ±0,05V)
• zabezpieczenie przez nadmiernym rozładowaniem: 2,55V ±0,1V
• prąd zabezpieczenia nadprądowego: 15A
• temperatura pracy: -20℃ do 80℃
• rozmiar modułu: 38x17x2mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Moduł posiada pady, przystosowane do zgrzewania specjalnych taśm niklowanych/niklowych. Można również lutować zwykły przewód od spodu PCB.

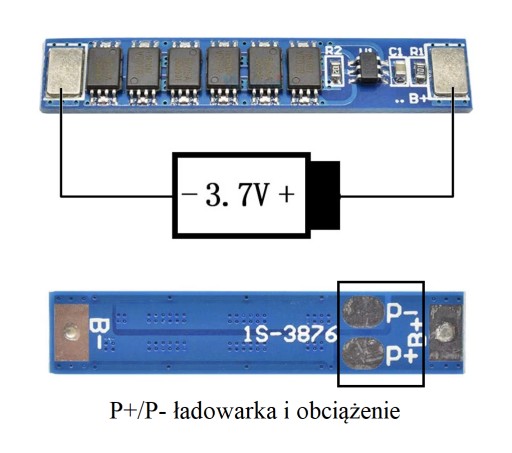

Przykład na zdjęciu poniżej.

Podłączenie do akumulatora:

B+: podłączyć do plusa akumulatora

B-: podłączyć do minusa akumulatora

P+: podłączyć do plusa ładowarki/obciążenia

P-: podłączyć do minusa ładowarki/obciążenia
