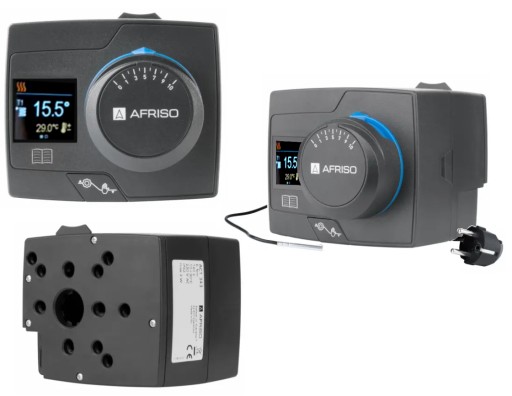

ПРИВОДНОЙ РЕГУЛЯТОР AFRISO ACT 343 PRO CLICK С ДАТЧИКОМ

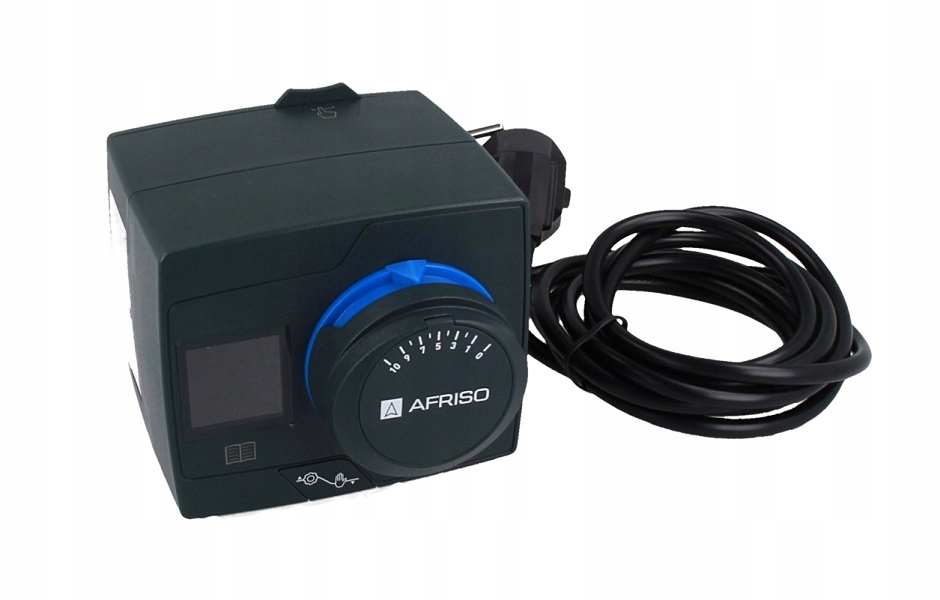

SIŁOWNIK REGULATOR STAŁOTEMPERATUROWY AFRISO ACT 343 PRO CLICK Z CZUJNIKIEM 230V AFRISO 1534310

✔️ Regulator stałotemperaturowy ACT 343 ProClick jest regulatorem stosowanym w instalacjach celem utrzymania stałej temperatury medium za obrotowym zaworem mieszającym.

✔️ Może być stosowany zarówno na zaworach 3- jak i 4-drogowych. Szeroki zakres regulacji temperatury (10÷90°C) w połączeniu z czytelnym kolorowym wyświetlaczem pozwoli zautomatyzować oraz kontrolować pracę instalacji.

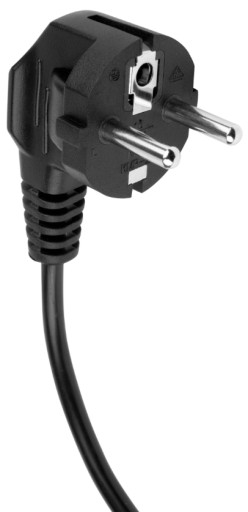

✔️ Na wyposażeniu każdego z regulatorów ACT ProClick znajduje się czujnik temperatury medium za zaworem (1 m) oraz przewód elektryczny zakończony wtyczką (2 m).

✔️ Wszelkie zmiany ustawień wprowadza się za pomocą przycisków zlokalizowanych pod pokrętłem.

Parametry techniczne:

⚙️ napięcie zasilania: 230 V AC

⚙️ czas obrotu o 90°: 120 sekund

⚙️ moment obrotowy: 6 Nm

⚙️ zakres regulacji temperatury: 10 ÷ 90°C

⚙️ Czujnik zaworu: TAK

⚙️ Sterowanie pompą obiegową: NIE

⚙️ Czujnik źródła ciepła/chłodu: NIE

A - Dźwignia mechanizmu ProClick

B - Kolorowy wyświetlacz

C - Przycisk POMOC

D - Przyciski sterujące

E - Pokrętło

F- Dwustronna skala

G - Wgrany konfigurator

H - Przełącznie trybu ręczny/automatyczny

Przykładowy schemat aplikacyjny z zaworem mieszającym zamontowany na zasilaniu w celu utrzymania zadanej temperatury.

Przykładowy schemat aplikacyjny z zaworem mieszającym zamontowany na powrocie do źródła ciepła w celu zabezpieczenia kotła przed korozją niskotemperaturową.

Przykładowy schemat aplikacyjny z zaworem mieszającym 4-drogowym w celu ochrony kotła przed korozją niskotemperaturową
