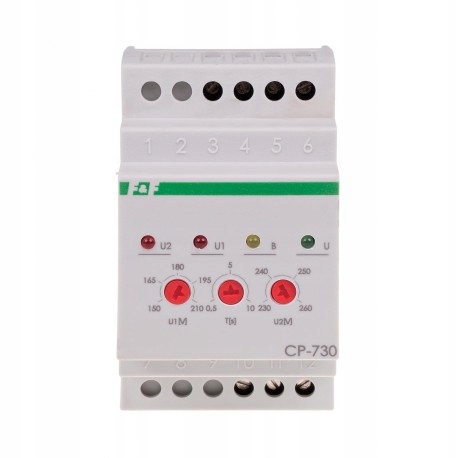

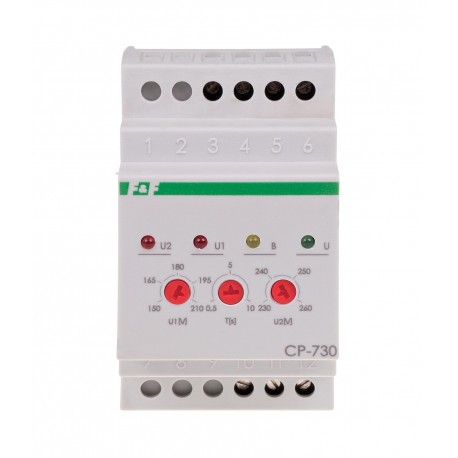

Реле напряжения 3-фазное CP-730

Opis produktu

Przekaźnik napięciowy trójfazowy.

Z blokadą czasową.

Przekaźnik napięciowy CP-730 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiornika trójfazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Działanie

Potencjometrami ustawiane są dolny (U1) i górny (U2) prógi napięciowe dla wszystkich trzech faz. Jest to tzw. okno napięciowe, w granicach którego mogą występować zmiany napięć fazowych nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane  jest świeceniem LED żółtej (styk pozostaje zamknięty, poz. 11-12). Zmiana napięcia fazowego na jednej z faz powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (otwarcie styku, poz. 11-10).  Spadek napięcia na jednej fazie  poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia na jednej fazie powyżej ustalonej wartości U2 sygnalizowany jest świeceniem LED czerwonej (U2). Powrotne zamknięcie styku nastąpi automatycznie po powrocie właściwego napięcia. Potencjometrem T ustawiany jest czas zadziałania dla progu dolnego U1, to znaczy, że po przekroczeniu wartości napięcia poniżej nastawy U1 otwarcie styku nastąpi z nastawionym opóźnieniem.

Uwaga!

Przekaźnik napięciowy trójfazowy CP-730 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 11-10). Zapobiega to zbyt częstemu, cyklicznemu  włączaniu i wyłączaniu podłączonego odbiornika.  Stan blokady sygnalizowany jest świeceniem LED żółtej.

• Typ: trójfazowy
• Napięcie zasilania: 3×(50÷450 V)+N
• Blokada czasowa: TAK
• Współpraca z agregatami prądotwórczymi: TAK
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Kontrola zasilania: 4 × LED
• Próg napięciowy zadziałania - dolny U1: 150÷210 V
• Próg napięciowy zadziałania - górny U2: 230÷260 V
• Histereza napięciowa powrotu - dla progu U1: 5 V
• Histereza napięciowa powrotu - dla progu U2: 5 V
• Czas zadziałania - dla progu U1: 0,5÷10 s
• Czas zadziałania - dla progu U2: 0,1 s
• Czas powrotu - dla progu U1: 1,5 s
• Czas powrotu - dla progu U2: 1,5 s
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 0,4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
