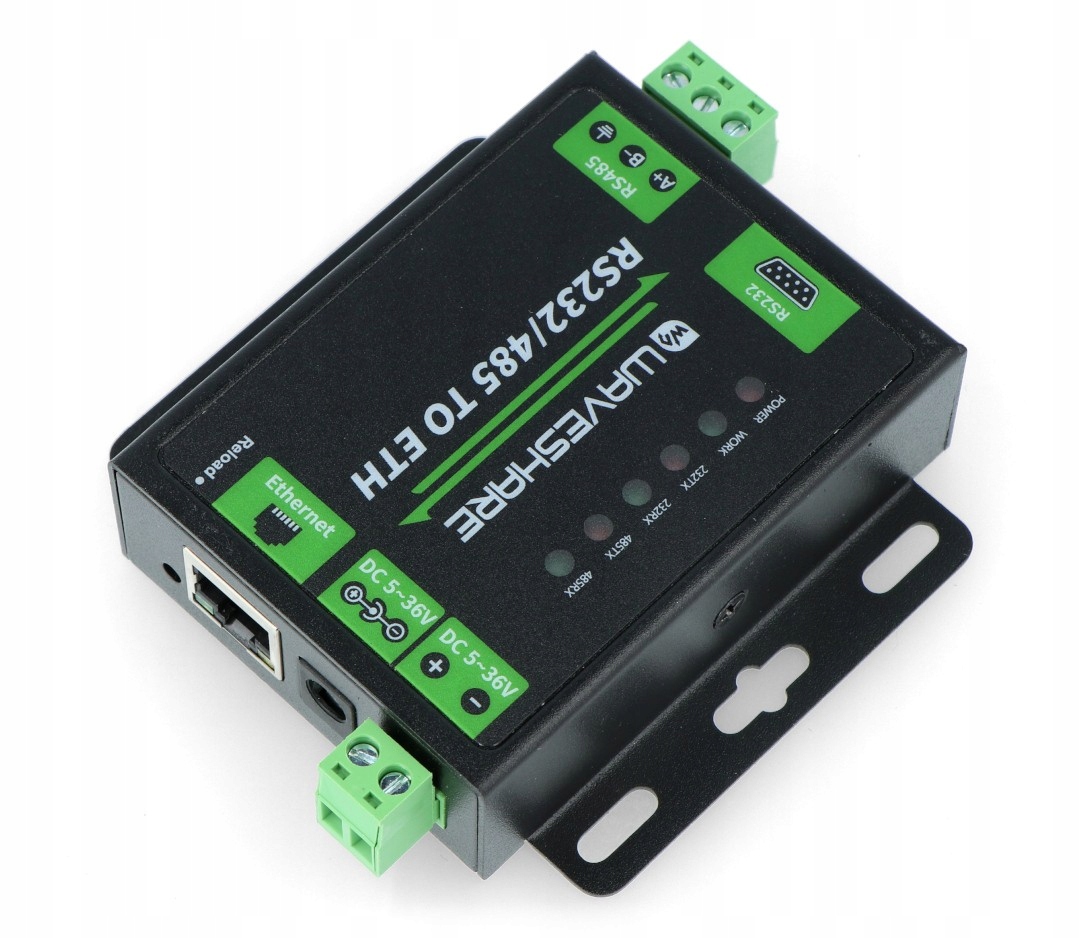

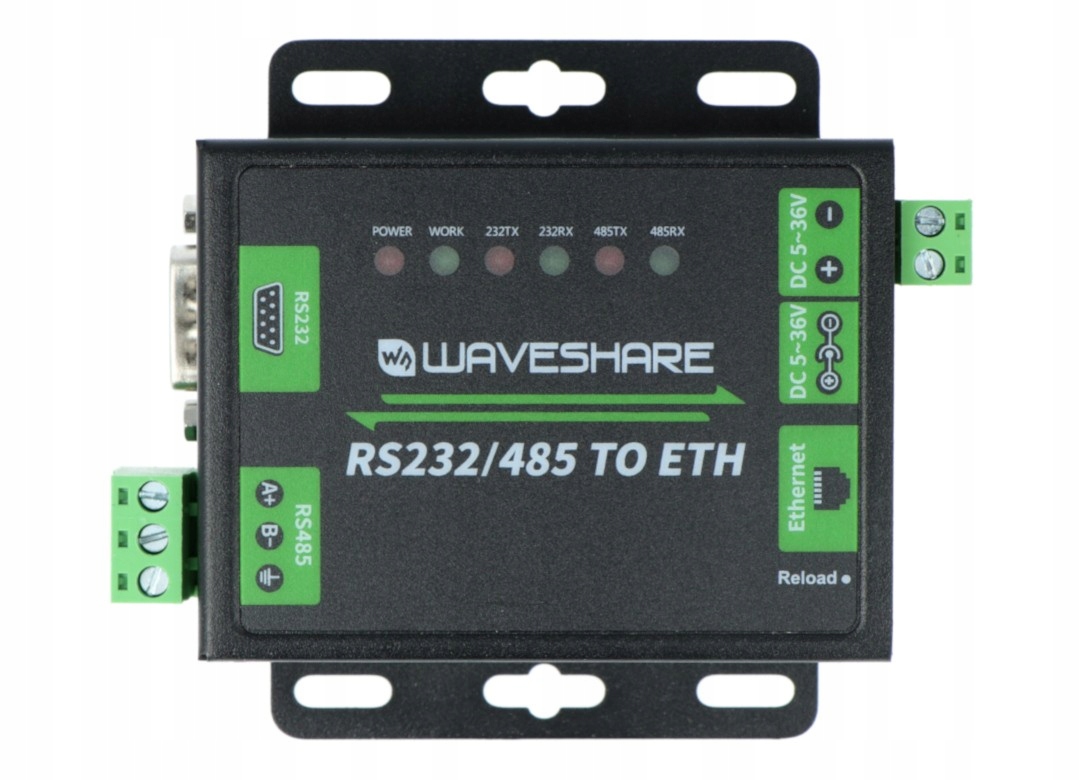

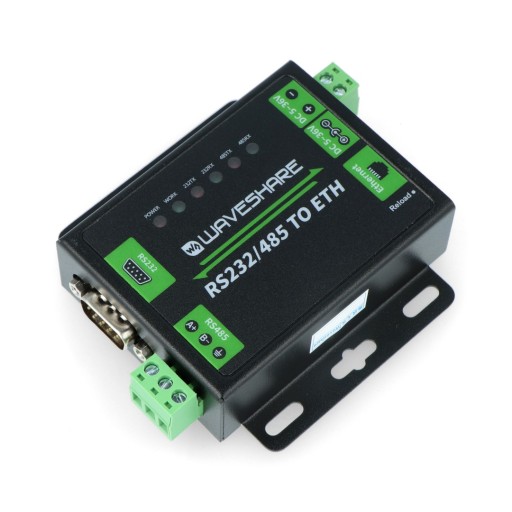

Konwerter RS232/RS485 - Ethernet - Cortex M4 - Waveshare 16530

Urządzenie pozwalające na komunikację między interfejsem RS232 lub RS485 i Ethernet RJ45. Moduł konfigurowany przez stronę internetową, komendy AT, protokół szeregowy oraz protokół sieciowy. Oparty został o procesor ARM Cortex M4 32-bit. Obsługuje takie tryby pracy jak: TCP serwer, TCP klient, UDP serwer, UDP klient, HTTPD klient. Wspiera Modbus dla zastosowań przemysłowych.

Indeks: WSR-15134

Specyfikacja konwertera

• Ethernet:
• złącze: 4-pin RJ45
• prędkość: 10 / 100 Mb/s
• ochrona interfejsu: izolacja elektromagnetyczna 1,5 KV
• protokoły: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, klient HTTPD
• TX cache: 6 Kb
• RX cache: 4 Kb
• RS485 / RS232:
• złącze:RS485: śrubowe (A+, B-, GND) RS232: DB9 męskie
• bity danych: 5 bit, 7 bit, 8 bit
• stop bit: 1, 2
• bit parzystości: None, Odd, Even, Mark, Space
• szybkość transmisji: od 600 b/s do 230,4 Kb/s
• TX cache: 2 Kb
• RX cache: 2 Kb
• sprzętowa kontrola przepływu: RTS / CTS
• ochrona interfejsu:RS485:
• 2KV ESD
• rezystor 2,2 KΩ

• Zasilanie:
• napięcie zasilania: od 5 V do 36 V (rekomendowane 5 V)
• prąd znamionowy: 85,5 mA przy 5 V
• pobór mocy: < 1 W
• ochrona interfejsu: przeciw przepięciowe, ESD,
• Środowisko:
• temperatura pracy: od -40°C do 85°C
• temperatura przechowywania: od -40°C do 105°C

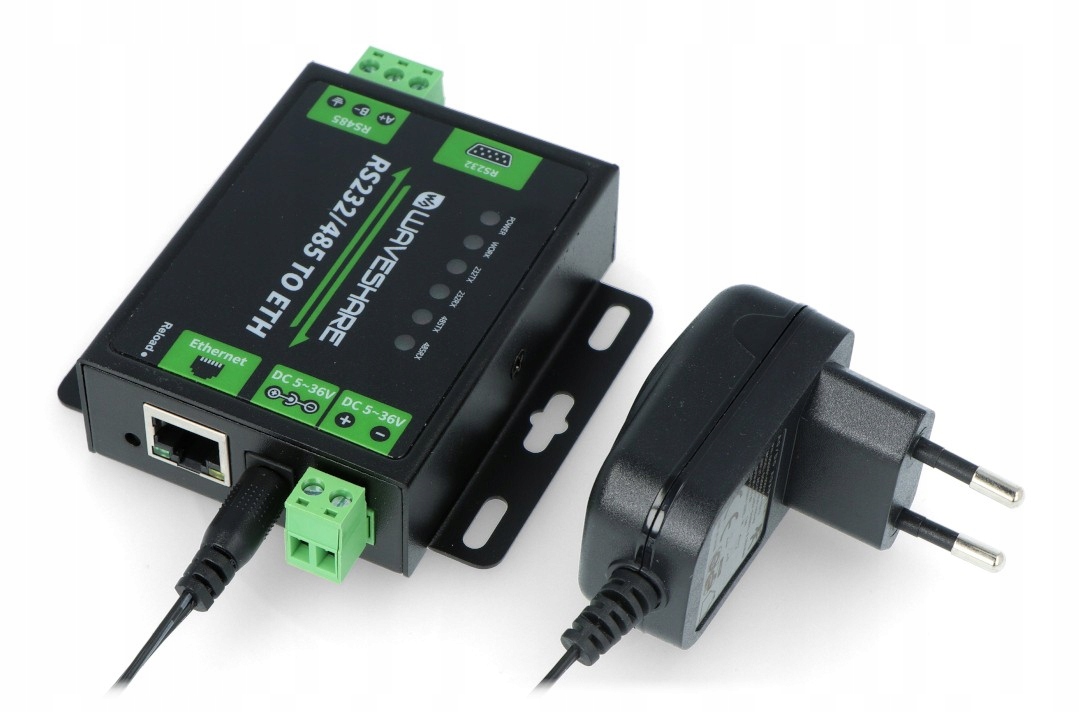

W zestawie również zasilacz 5 V / 1 A do zasilania konwertera oraz przewód RS232 męsko - żeński, żeńsko - żeński, a także przewód RJ45.
