BERKER W.1 Однополюсная кнопка-контактор, IP55

BERKER W.1 Przycisk zwierny jednobiegunowy IP55

• Materiał: Tworzywo sztuczne
• Gatunek materiału: Tworzywo termoplastyczne
• Wysokość osprzętu: 71 mm
• Głębokość osprzętu: 43 mm
• Prąd znamionowy: 10 A
• Konfiguracja elementów: Element podstawowy z kompletną obudową
• Sposób/zasada działania: Elektromechaniczny
• Liczba dźwigni: 1
• Liczba modułów (dla systemów modułowych): 0
• Liczba biegunów: 1
• Z lampką sygnalizacyjną: nie
• Styki sygnału zwrotnego: nie
• Typ połączenia: Wtykowe samozaciskowe
• Sposób montażu: Montaż natynkowy
• Sposób mocowania: Mocowanie śrubowe
• Bezhalogenowe: tak
• Model antybakteryjny: nie
• Zabezpieczenie powierzchni: Stan surowy
• Wykończenie powierzchni: Matowy
• Kolor: Szary
• Przezroczysty: nie
• Miejsce na etykietę/oznaczenie: nie
• Nadruk : Brak
• Stopień ochrony (IP): IP55
• Szerokość osprzętu: 76 mm

http://www.hager.pl/files/download/0/2793164/0/hager_50453525_karta_katalogowa.pdf

O SERII W.1:

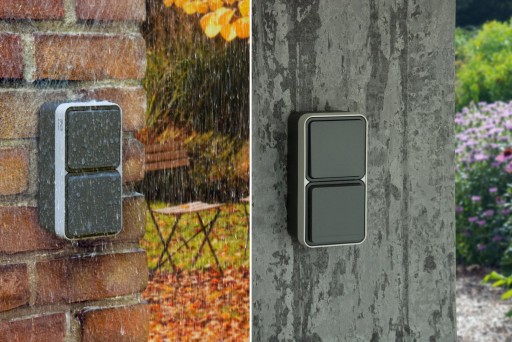

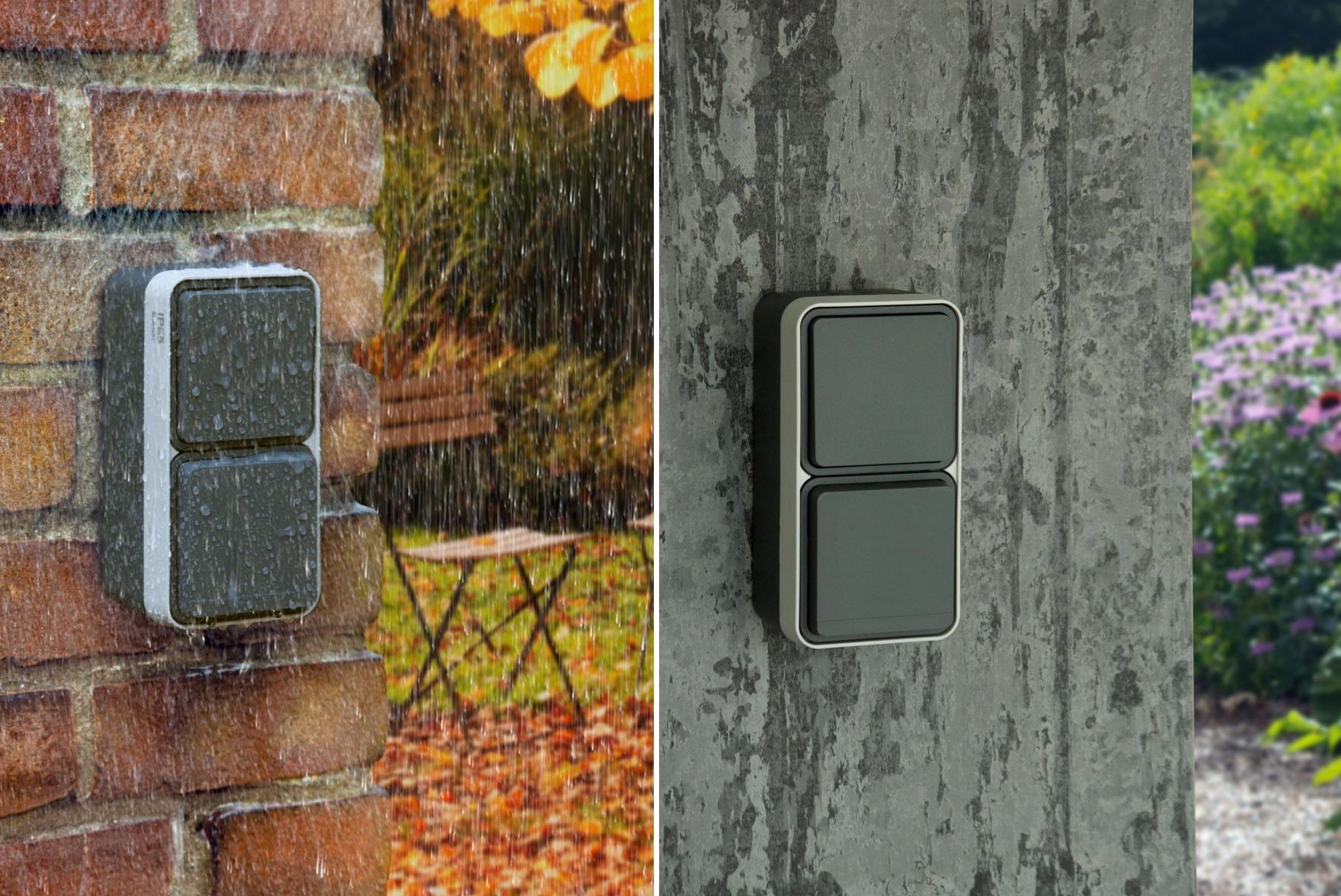

Seria natynkowa bryzgoszczelna IP55

Seria Berker W.1 jest niezwykle wytrzymała, a stopień ochronyIP55 chroni ją przed przedostawaniem się wilgoci. W obudowie znajduje się dużo miejsca na okablowanie, a instalacja jest szybka i prosta.

Zalety:

• Klasa szczelności IP55
• Możliwość montażu natynkowego oraz podtynkowego
• Prosta instalacja
• Obudowy, klawisze i pokrywy wykonane są z termoplastu odpornego na uderzenia
• Wysoka odporność na chemikalia
• Śruby obudowy, pióra i osie pokryw wykonane są ze stali nierdzewnej oraz stopu Zn i Al
• Duży obszar przyłączenia
• Duża powierzchnia elementów służących do obsługi
• Funkcjonalne wzornictwo
• Dostępne kolory: biały mat oraz szary/jasno szary mat

⏺ GNIAZDA NATYNKOWE- GŁÓWNE CECHY

• uszczelka na całej powierzchni pod dnem obudowy w celu uszczelnienia tylnej części obudowy, wprowadzenia kabla od tylnej strony oraz wyrównania nierówności tynku
• opadająca pokrywa z możliwością ręcznego zatrzaskiwania w celu zapewnienia stopnia ochrony IP 55
• łatwo dostępne otwory montażowe w kształcie lejka w obudowie
• z dołączoną 2-przewodową złączką instalacyjną Wago do okablowania
• dwa punkty montażu złączki instalacyjnej Wago na dnie obudowy
• dużo miejsca do okablowania pod cokołami mechanizmów (puste dno)
• prosty montaż wkładki w obudowie poprzez zatrzaskiwanie
• stabilne mocowanie ramy na obudowie za pomocą 2 zatrzasków
• gniazdka wtykowe z przysłonami torów prądowych są zgodne z normą VDE 0620-1
• złączki instalacyjne wg VDE 0620-1, typ DIN 49440

Gniazda z uziemieniem wersja natynkowa, kompletne -->

• z jednym wejściem dla dwóch przewodów i jednym wejściem dla przewodu lub rurki
• z samozaciskami

Występują:

1. Gniazdo z uziemieniem z pokrywą

2a. Gniazdo z uziemieniem 2-krotne z pokrywą (2 dodatkowe boczne wejścia kablowe)

2b. Gniazdo z uziemieniem 2-krotne z pokrywą

3. Gniazdo z uziemieniem 3-krotne z pokrywą

Występują również w wersji SCHUKO.

do wyboru: 1-krotne, 2-krotne, 3-krotne.

WYMIARY

1. Gniazdo zasilające z pokrywą

2. Gniazdo zasilające 2-krotne z pokrywą

3. Gniazdo zasilające 3-krotne z pokrywą

4. Kombinacja łącznik klawiszowy/gniazdo zasilające z pokrywą

⚪️ ADAPTERY NATYNKOWE

• uszczelka na całej powierzchni pod dnem adaptera w celu uszczelnienia tylnej części obudowy, wprowadzenia kabla od tyłu oraz wyrównania nierówności tynku
• z dołączoną 2-przewodową złączką instalacyjną Wago do okablowania
• dwa punkty montażu złączki instalacyjnej 2-przewodowej Wago na spodzie obudowy
• stopień ochrony IP 55 gwarantowany tylko w przypadku montażu z modułem serii Berker W.1

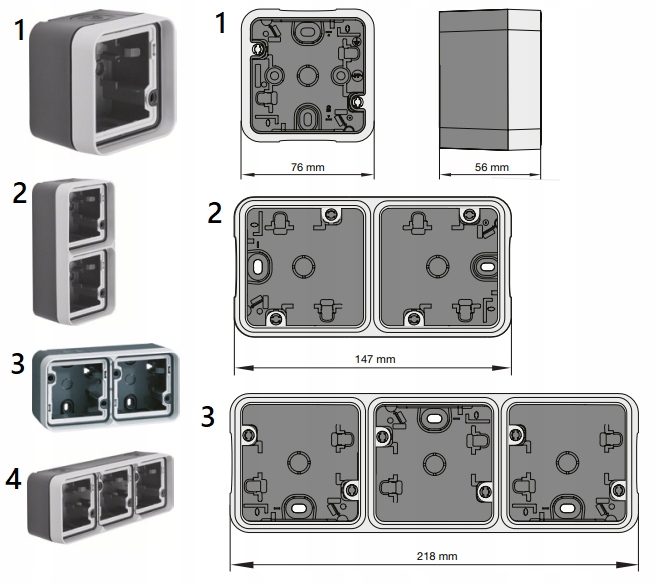

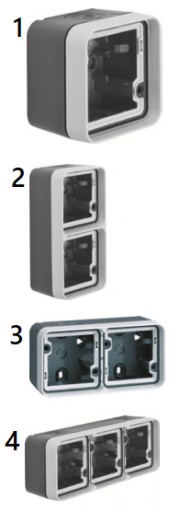

1. Adapter natynkowy 1-krotny

2. Adapter natynkowy 2-krotny pionowy

3. Adapter natynkowy 2-krotny poziomy

4. Adapter natynkowy 3-krotny poziomy

Wymiary:

1. Adapter natynkowy 1-krotny

2. Adapter natynkowy 2-krotny

3. Adapter natynkowy 3-krotny

 Adapter natynkowy - montaż

1. Otwory spustowe do odprowadzania skondensowanej wody (w razie potrzeby z możliwością wyłamania z prawej strony od dołu)

2. Owalne otwory montażowe

3. Wprowadzenie przewodu od tyłu

4. Punkty montażu złączki instalacyjnej 2-przewodowej Wago

5. Okrągłe otwory montażowe

ŁĄCZNIKI KLAWISZOWE WERSJA NATYNKOWA-GŁÓWNE CECHY

• uszczelka na całej powierzchni pod dnem obudowy w celu uszczelnienia tylnej części obudowy, wprowadzenia kabla od tylnej strony oraz wyrównania nierówności tynku
• łatwo dostępne otwory montażowe w kształcie lejka w obudowie
• z dołączoną 2-przewodową złączką instalacyjną Wago do okablowania
• dwa punkty montażu złączki instalacyjnej Wago na dnie obudowy- dużo miejsca do okablowania pod cokołami wkładek (puste dno)
• prosty montaż wkładki w obudowie poprzez zatrzaskiwanie
• stabilne mocowanie ramy na obudowie za pomocą 2 zatrzasków

Łączniki jednoklawiszowe

1. Łącznik 1-klawiszowy

2. Łącznik 1-klawiszowy z podświetleniem

Łączniki wieloklawiszowe

3. Łącznik 2-klawiszowy

Kombinacje wielokrotne

4. Kombinacja łącznik uniwersalny / Gniazdo z uziemieniem z pokrywą

5. Kombinacja łącznik seryjny / Gniazdo z uziemieniem z pokrywą

6. Kombinacja łącznik uniwersalny/ Gniazdo SCHUKO z pokrywą

7. Kombinacja łącznik seryjny/ Gniazdo SCHUKO z pokrywą

⏺ ŁĄCZNIKI KLAWISZOWE ORAZ MODUŁY GNIAZD- WERSJA PODNATYNKOWA

1. Moduł gniazda z uziemieniem z pokrywą z przysłonami styków

2. Moduł łącznika 1-klawiszowy

• uniwersalny (schodowy)
• krzyżowy

3. Moduł łącznika 1-klawiszowy z podświetleniem

• uniwersalny (schodowy)

4. Moduł łącznika 2-klawiszowy

• świecznikowy (podwójny)

Do wyboru również:

• przycisk (zwierny) pojedynczy, przycisk (zwierny) podwójny

⚪️ ADAPTERY PODTYNKOWE

Ramki do montażu podtynkowego

• Z adapterem montażowym do przykręcania na puszce podtynkowej lub osprzętowej
• Stopień ochrony IP 55 gwarantowany tylko w przypadku montażu z modułem serii Berker W.1

1. Ramka 1-krotna do montażu podtynkowego

2. Ramka 2-krotna pionowa do montażu podtynkowego

3. Ramka 2-krotna pozioma do montażu podtynkowego

4. Ramka 3-krotna pozioma do montażu podtynkowego

WYMIARY

1. Ramka 1-krotna do montażu podtynkowego

2. Ramka 2-krotna do montażu podtynkowego

3.  Ramka 3-krotna do montażu podtynkowego
