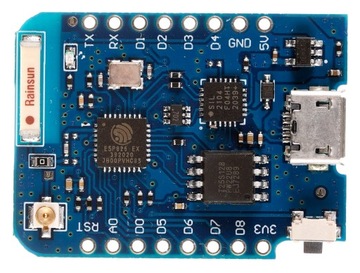

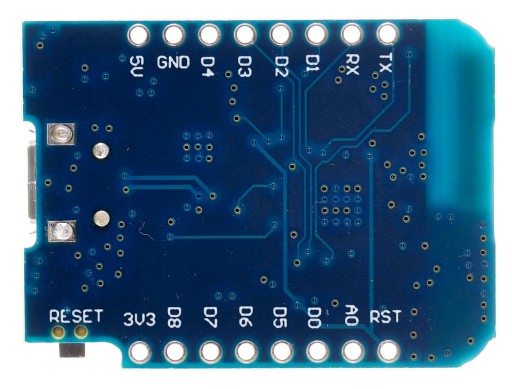

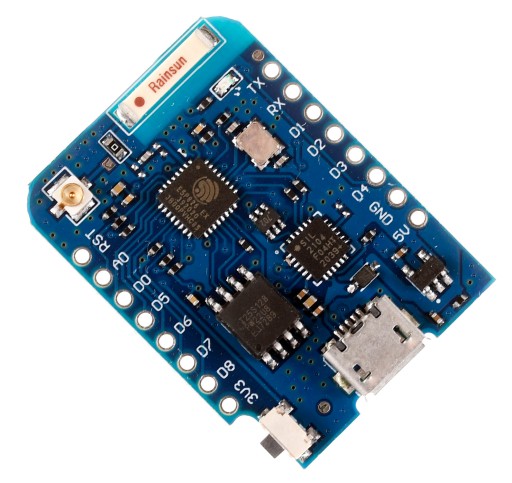

Moduł WiFi D1 mini Pro ESP8266EX

Moduł D1 mini pro

Płytka deweloperska D1 Mini PRO w oparciu o chip ESP8266 doskonale integruje piny GPIO, PWM, interfejsy I2C, SPI, 1-Wire oraz przetworniki analogowe- cyfrowe ADC na jednej płytce. Jest to najszybsza droga to programowania ze środowiskiem NodeMCU Lua i Arduino. Płytka stanowi doskonały początek dla projektów IoT czy inteligentnego domu i z pewnością znajdzie zastosowanie wszędzie tam gdzie potrzebna jest komunikacja ze światem przez sieć WiFi.

Płytka D1 Mini Pro została skonstruowana aby umożliwić podłączenie różnego rodzaju modułów (shieldów), które możemy zamocować na wierzchu (oczywiście piny modułów są zgodne z pinami na D1 Mini pro). Dla wygody użytkowników, zestaw sprzedawany przez nas zawiera komplet pinów męskich jak i żeńskich. W razie potrzeby można piny łatwo wylutować i dostosować są do nowych projektów!

Jako nowość na tej płytce występuje układ CP2104, który powoli wypiera starsze układy umożliwiające komunikację szeregową (UART) z komputerem (port Micro USB).

D1 Mini Pro jest kompatybilne z innymi wersjami płytek z serii D1 Mini. Co oznacza, że na płytce znajdziemy m. in. 11 pinów cyfrowych, jeden pin analogowy wyposażony w dzielnik napięcia (max. 3,2V), 16 MB pamięci FLASH oraz wbudowaną antenę ceramiczną, która będzie o pozwoli na o wiele stabilniejszą komunikację bezprzewodową. Jeśli nasz projekt wymaga transmisji radiowej na naprawdę spore odległości to mamy również do dyspozycji gniazdo u.fl, przez które możemy podłączyć zewnętrzną antenę 2.4 GHz.

• Moduł zbudowany w oparciu o układ ESP8266EX
• Antena ceramiczna 3dB
• Złącze anteny U.FL (IPX)
• Wbudowana pamięć flash: 16 MB
• Łączność Wi-Fi w standardzie 802.11 b/g/n
• Działa w trybach AP (Access Point), STA (Standalone), AP+STA
• Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Napięcie zasilania: 5V (USB), oraz do 24V przy zastosowaniu zewnętrznego zasilania (przez LDO)
• Napięcie pracy układu:  3,3V
• Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)
• 11 portów GPIO - PWM / I2C / SPI / 1-Wire / UART
• Liczba pinów analogowych: 1 (napięcie do 3,2V)
• Maksymalne natężenie na pinach I/O: 12mA
• Zalecane natężenie na pinach I/O: 6mA
• Konwerter USB-UART - CP2104
• Konwerter ADC - 10-bitowy -1 pin (napięcie do 3,2V)
• 16 pinów w rastrze 2,54mm
• Złącze micro USB
• Dioda LED podłączona do GPIO2 (D4)
• Wbudowany regulator napięcia
• Kompatybilność z D1 Mini
• Wymiary: 34 mm x 25,6 mm
• Waga: 2,5g
