КОНТРОЛЛЕР ЗАРЯДА 12V 24V СОЛНЕЧНЫЙ КОНТРОЛЛЕР 30A

Solarny regulator ładowania 12/24V 30A PWM

Regulator ładowania do paneli fotowoltaicznych 12/24V z wyświetlaczem LCD i portami USB oraz funkcją zabezpieczenia akumulatora przed nadmiernym rozładowaniem.

Regulator spełnia dwa podstawowe zadania.

1. Kontroluje proces ładowania akumulatora nie dopuszczając do przekroczenia jego napięcia.
2. Kontroluje proces rozładowania akumulatorów nie dopuszczając do nadmiernego jego rozładowania.

Dodatkowo urządzenie wyposażone jest w timer dzięki, któremu możemy włączyć nocne oświetlenie na określony czas !.

Zasada jest następująca w menu ustawiamy czas pracy odbiornika w przedziale 1-24h (24h odbiorniki działają w sposób ciągły). Jeśli nadejdzie zmierzch (napięcie z paneli fotowoltaicznych spadanie poniżej progu ładowania) następuje załączenie odbiorników na określony czas 1,2, 5 itd. godzin. Po tym czasie odbiorniki zostają odłączone.

Należy pamiętać, że dla systemu:

• 12V napięcie paneli nie powinno przekraczać 23V
• 24V napięcie paneli nie powinno przekraczać 46V

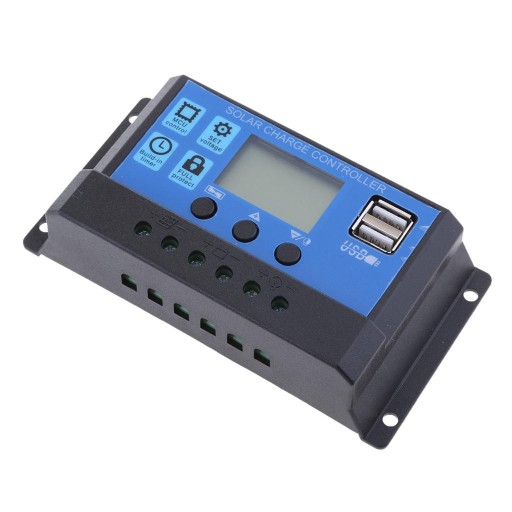

Opis przedniego panela

• A Wyświetlacz napięcia
• B Sygnalizacja ładowania z panela
• C Obsługa akumulatorów 12, 24, 36 V
• D Wskaźnik napięcia
• E wskaźnik prądu
• F wskaźnik czasu
• G Sygnalizacja włączenia odbiorników
• H sygnalizacja odbiorników
• I symbol akumulatora

Funkcje wyświetlacza

W menu regulatora możemy ustawić następujące parametry :

• Napięcie ładowania w zakresie 12,7-15V
• Napięcie odłączenia odbiorników 9-11,3V
• Napięcie ponownego włączenia odbiorników 11,5-13V)
• Typ akumulatora AGM, ołowiowe itd.
• Programator czasowy dla wyjść (oświetlenie zmierzchowe)

Dla systemu 24V napięcia są dwukrotnie większe.

Parametry techniczne:

• Napięcie paneli 12V (15-23V) 24V (30-46V)
• Maksymalny prąd ładowania 30A
• Maksymalny prąd odbiorników 10A
• Wbudowany timer dla wyjścia
• Pobór prądu w stanie czuwania 10mA
• Porty usb 5V 2x1A
• Wymiary 133/70/35 (szer/wys/głęb)
