РУЧКА ДАТЧИКА ТЕМПЕРАТУРЫ ТЕРМОПАРА ДЛЯ BGA СТАНЦИИ

AK00385

UCHWYT (OSŁONA) DO TERMOPAR tzw. GĘSIA SZYJA + TEFLONOWA TERMOPARA TYPU K 0,127mm

Uchwyt typu gęsia szyja służy do ochrony m.in izolacji przewodu termopary przed działaniem wysokich temperatur.

Bardzo dobrze współpracuje z termoparami o dia 0,127mm dostępnymi na naszych pozostałych aukcjach.

Przewód wprowadza się końcówką z otworem 3mm a wychodzi drugą o szerokości 1mm.

Obie końcówki na etapie wprowadzania przewodu mogą być zdemontowane - połączenia gwintowane obu końcówek.

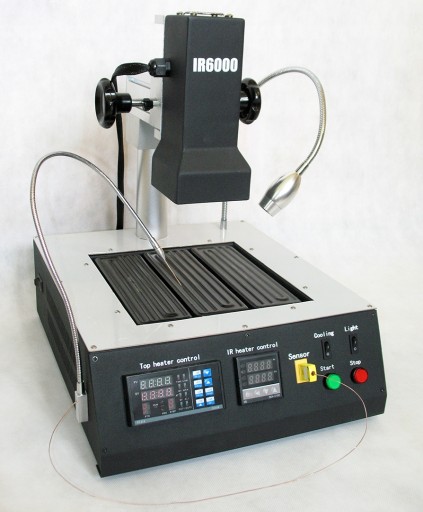

Mocowanie uchwytu do stacji lutowniczej zapewniają dwa mocne magnesy neodymowe zamontowane w aluminiowej końcówce w która wprowadza się przewód. Poniżej na zdjęciu uchwyt z zamontowaną termoparą.

Parametry techniczne uchwytu:

• średnica osłony 5mm
• długość osłony 48,5cm
• średnica otworu wejściowego 3mm
• średnica otworu wejściowego 1mm

Parametry techniczne termopary:

• typ termopary: K
• średnica przewodu (dia): 0,127mm (idealna do uchwytu i układów BGA, współpracuje ze stacjami JOVY)
• średnica końcówki pomiarowej: <=0,5mm
• materiał przewodów: NiGr/NiAl
• długość całkowita: 100cm
• zakończenie/polaryzacja: wtyk (przewód czerwony +, złoty -)
• zakres pomiarowy: -40 - 450°C
• dokładność: +/-2,5°C lub 0,75%
• typ izolacji: PFA tworzywo fluoroorganiczne (teflon)
• odporność izolacji na temperaturę: -40 - 300°C
