ПРИЛОЖЕНИЕ ДЛЯ УСТАНОВКИ БЕСПРОВОДНОЙ СИГНАЛИЗАЦИИ PERFECTA GSM

Oferta dotyczy zakupu bezprzewodowego systemu alarmowego Satel Perfecta wraz z usługą montażu na terenie Warszawy i bliskich okolicach (szczegóły poniżej).

Oferowany system wymaga jedynie zasilenia z 230V w miejscu zamontowana centrali (obudowy). Centrala Satel Perfecta posiada wbudowany moduł GSM, umożliwia szczegółowe powiadomienia użytkownika o zdarzeniach, możliwe jest także zdalne sterowanie systemem.

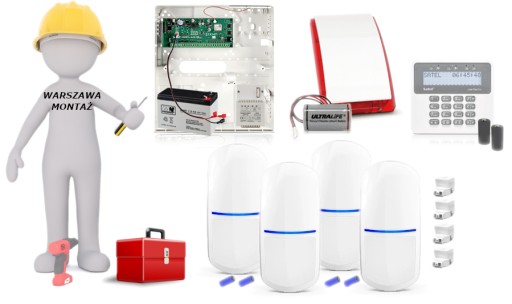

W skład zestawu wchodzi:

• centrala Satel Perfecta 16-WRL - 1 szt;
• antena Satel ANT-GSM-I – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe, rezystory);
• klawiatura bezprzewodowa Satel PRF-LCD-WRL - 1 szt;
• bateria 3V CR123A (do klawiatury) - 2 szt;
• bezprzewodowa, wewnętrzna czujka ruchu Satel MPD-310 - 4 szt;
• uchwyt ścienno - sufitowy Satel BRACKET D - 4 szt;
• bateria CR123A do czujek - 4 szt;
• zewnętrzny, bezprzewodowy optyczno-akustyczny sygnalizator Satel MSP-300 R – 1 szt;
• bateria Satel BAT-ER-3,6 (do sygnalizatora) - 1 szt.

Szczegóły usługi montażu:

• po zakupie następuje kontakt ze strony instalatora w celu umówienia daty montażu,
• usługa realizowana jest na obszarze oznaczonym na mapie - jest to obszar o średnicy 10km licząc od ul. Elektoralnej 9,
• termin realizacji wynosi do 14 dni roboczych,
• usługa montażu polega na zamontowaniu wszystkich elementów tj. obudowy (a w niej akumulatora, transformatora, centrali, anteny), 4 czujników ruchu, sygnalizatora, manipulatora. Następnie instalator programuje centralę zgodnie z wytycznymi Klienta,
• użytkownik musi zaopatrzyć się w kartę SIM, którą należy wcześniej zarejestrować na swoje dane i ją zasilić,
• obudowa pod centralę alarmową ma wymiar 266 x 286 x 100 mm - proszę o zarezerwowanie miejsca na ścianie,
• po stronie Klienta jest wyprowadzenie przewodu zasilającego w miejscu centrali i podłączenie go do rozdzielni,
• instalator po wykonaniu usługi montażu instaluje i konfiguruje aplikację na smartfonie użytkownika, przeprowadzi także szkolenie w zakresie obsługi systemu alarmowego.

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne, jak między innymi funkcjonalną i intuicyjną aplikację na urządzenia mobilne PERFECTA CONTROL.

Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS. Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Centrala umożliwia stworzenie instalacji bezprzewodowej i hybrydowej (połączenie z tradycyjnym systemem przewodowym). Dwukierunkowa komunikacja z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R odbywa się w paśmie 433 MHz. W instalacji bezprzewodowej wykorzystywane są również czujki MPD-310 oraz piloty MPT-350 (brak w zestawie). Daje to możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

Centrala alarmowa Satel Perfecta 16-WRL umożliwia stworzenie instalacji bezprzewodowej i hybrydowej (połączenie z tradycyjnym systemem przewodowym). Dwukierunkowa komunikacja z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R odbywa się w paśmie 433 MHz. W instalacji bezprzewodowej wykorzystywane są również czujki z serii MICRA oraz piloty MPT-350. Daje to możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych. Wbudowany moduł GSM/GPRS umożliwia:

• współpracę z aplikacją PERFECTA CONTROL (system Android i iOS), z obsługą wiadomości PUSH,
• zdalną konfigurację z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 16 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Cechy produktu (Perfecta 16-WRL):

• od 8 do 16 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300
• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH); głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego); akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową: dwukierunkową (z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R), jednokierunkową (z czujkami z serii MICRA i pilotami MPT-350)
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; możliwość przypisania wejścia do dwóch stref; sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD) i modułów rozszerzeń (INT-E, INT-O, INT-ORS)
• sterowanie systemem za pomocą: manipulatorów (do 4) - przewodowych PRF-LCD; lub bezprzewodowych PRF-LCD-WRL; aplikacji mobilnej PERFECTA CONTROL; pilotów zdalnego sterowania MPT-350 (do 15)
• możliwość aktualizacji oprogramowania (firmware)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery: 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS)

Specyfikacja techniczna (Perfecta 16-WRL):

• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 16
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 16
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 220 mA (w stanie gotowości), 240 mA (max.)
• pobór prądu z akumulatora: 120 mA (w stanie gotowości z akumulatora); 180 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 110 mm
• waga: 115 g

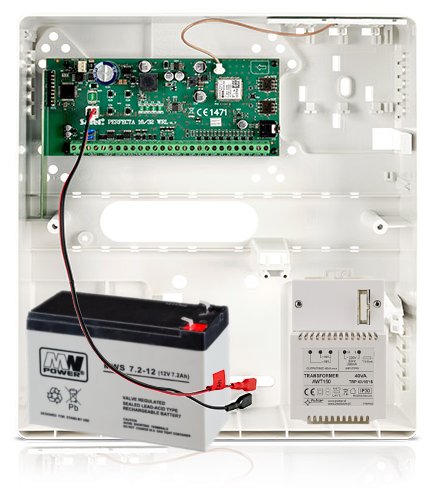

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.

Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):

• podwójna ochrona sabotażowa
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie: centrale alarmowe, moduły rozszerzające i moduły komunikacyjne GSM - produkowane przez firmę SATEL; kontrolery przejścia ACCO z zasilaczem i bez; centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:

• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• modułem alarmowym MICRA.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4 P, OPU-3 P, OPU-2 B.

Akumulator bezobsługowy 12V 7Ah:

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0kg

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

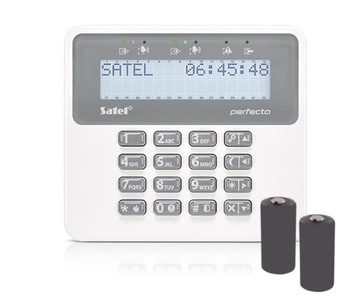

Manipulator bezprzewodowy Satel PRF-LCD-WRL służy do codziennej obsługi central serii PERFECTA 16-WRL i PERFECTA 32-WRL. Szyfrowana komunikacja z centralą odbywa się dwukierunkowo - w paśmie 433 MHz. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

* Jeśli w systemie alarmowym występuje tylko manipulator bezprzewodowy - należy go dodać do systemu przy pomocy komputera z zainstalowanym programem PERFECTA Soft (wymagany przewód Satel USB-RS - brak w zestawie) lub manipulatora przewodowego.

Cechy produktu (PRF-LCD-WRL):

• współpraca z centralami z serii PERFECTA 16--WRL i PERFECTA 32-WRL
• dwukierunkowa kodowana komunikacja radiowa w paśmie częstotliwości 433 MHz
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (PRF-LCD-WRL):

• pasmo częstotliwości pracy: 433,05 - 434,79 MHz
• zasięg komunikacji radiowej (​w terenie otwartym) - do 200 m
• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• bateria 2x CR123A 3V (w zestawie)
• pobór prądu: 0,005mA (w stanie gotowości z baterii BT1), 50 mA (max. z baterii BT1)
• pobór prądu: 1 uA (w stanie gotowości z baterii BT2), 45 mA (max. z baterii BT2)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 280 g

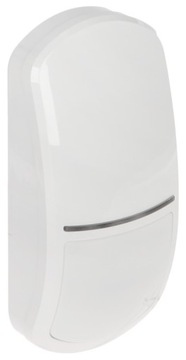

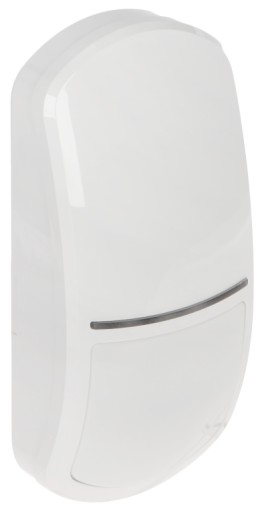

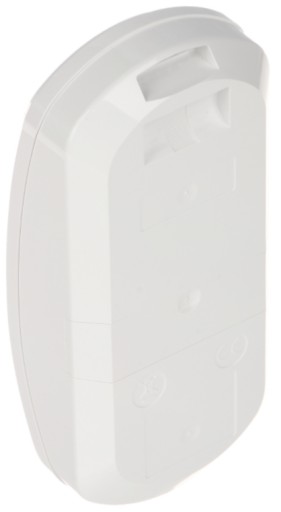

Bezprzewodowa czujka ruchu Satel MPD-310 służy do wykrywania ruchu intruza wewnątrz chronionej systemem przestrzeni. Posiada cyfrowy algorytm detekcji ruchu oraz cyfrową kompensację temperatury, dzięki czemu posiada wysoką odporność na fałszywe alarmy. Dobrym rozwiązaniem jest kontrola stanu baterii, dzięki czemu unikniesz problemu z nie działającym urządzeniem.

Cechy produktu (MPD-310):

• detekcja ruchu przy pomocy czujnika PIR

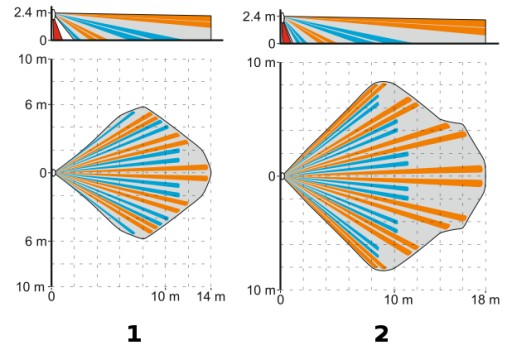

• soczewka szerokokątna o max. obszarze detekcji 18x16,5 m (możliwość zastosowania soczewki kurtynowej lub dalekiego zasięgu)
• współpraca z modułem MICRA (wersja oprogramowania 2.02 lub nowsza), centralami PERFECTA (modele -WRL), kontrolerem VERSA-MCU oraz kontrolerem MTX-300,
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• możliwość włączenia / wyłączenia kontroli strefy podejścia
• szyfrowane transmisje radiowe w paśmie częstotliwości 433 MHz
• nadzór układu detekcji ruchu
• kontrola stanu baterii
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża

2 tryby pracy (ustawiane za pomocą zworki):

• normalny – każdy alarm skutkuje transmisją radiową,
• oszczędzania energii – informacja o alarmie wywołanym wykryciem ruchu wysyłana jest nie częściej niż raz na 3 min (kolejne alarmy wywołane w ciągu 3 minut od wysłania informacji o alarmie nie skutkują transmisją radiową). Informacja o alarmie sabotażowym wysyłana jest zawsze.

1. Zworka zdjęta - normalna czułość
2. Zworka założona - wysoka czułość

Diody LED:

migają przez ok. 15 sek od włożenia baterii sygnalizując rozruch czujki, ale działają też w trybie testowym, w którym sygnalizują:

• transmisję okresową – krótki błysk (80 milisekund),
• alarm – świecą przez 2 sek.,
• awarię układu detekcji ruchu – 2 błyski co 40 sek.

Specyfikacja techniczna (MPD-310):

• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 250 m (MRU-300), do 500 m (MICRA / VERSA-MCU / MTX-300), do 600 m (PERFECTA)
• obszar detekcji: 14 m x 11,5 m, 82° (normalna czułość), 18 m x 16,5 m, 92° (wysoka czułość)
• wykrywalna prędkość ruchu: 0,3...3 m/s
• czas rozruchu: 15 sek
• spełniane normy: EN 50131-1, EN 50130-4, EN 50130-5
• stopień zabezpieczenia wg EN 50131-2-2 (montaż bezpośrednio do ściany): Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C ...+55°C
• max. wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 m
• bateria CR123A 3 V
• czas pracy na baterii (w trybie oszczędzania energii): do 3 lat
• pobór prądu: 45 µA (w stanie gotowości), 48 mA (max.)
• wymiary obudowy: 62 x 137 x 42 mm
• waga: 147 g

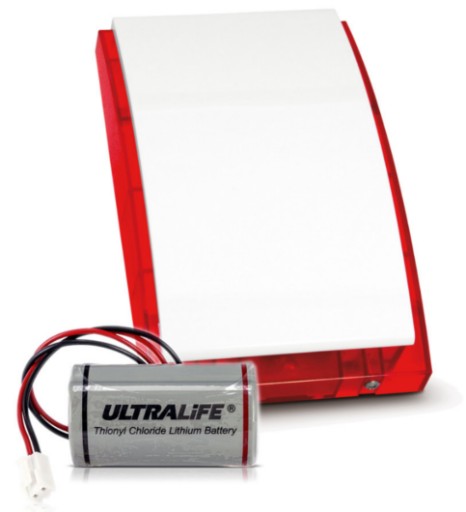

Bezprzewodowy sygnalizator zewnętrzny Satel MSP-300 R przeznaczony jest do współpracy z kontrolerem Satel MTX-300 (działającym na częstotliwości 433 MHz) oraz centralami PERFECTA 16-WRL i 32-WRL. W sygnalizatorze zastosowany został nowoczesny układ radiowy SPIRIT1 o zoptymalizowanym zarządzaniu energią, który zapewnia długą pracę urządzenia w trudnych warunkach. Bezproblemowe działanie MSP-300 zapewnia także bardzo wydajna bateria BAT-ER-3,6, która wykorzystywana jest w zastosowaniach specjalistycznych (m.in. wojskowych i medycznych).

Cechy produktu (MSP-300 R):

• współpraca z kontrolerem MTX-300 oraz centralami PERFECTA 16-WRL i PERFECTA 32-WRL
• sygnalizacja optyczna i akustyczna wyzwalana niezależnie drogą radiową
• sygnalizacja optyczna: super jasne diody LED
• sygnalizacja akustyczna: przetwornik piezoelektryczny
• możliwość wyzwolenia jednego z kilku sygnałów akustycznych
• zaawansowany układ radiowy zapewniający zoptymalizowaną komunikację przy niskim poborze prądu
• zdalna konfiguracja
• zasilanie wydajną baterią BAT-ER-3,6 o pojemności 13 Ah i o dużym zakresie temperatur pracy
• ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża

Specyfikacja techniczna (MSP-300 R):

• pasmo częstotliwości pracy: 433,05 ÷ 434,79 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 400 m
• poziom natężenia dźwięku (z odległości 1 m): do 105 dB
• klasa środowiskowa wg EN50130-5: IIIA
• temperatura pracy: -40°C ...+55 °C
• max. wilgotność: 93% (±3%)
• zasilanie: bateria ER34615 3.6V 12Ah
• czas pracy na baterii: do 3 lat
• pobór prądu: 0,6 mA (stan gotowości), 500 mA (max.)
• wymiary obudowy: 148 x 254 x 64 mm
• waga: 820 g
