Moduł Audio Bluetooth 4.1 i MP3 z gniazdem Jack

Moduł Audio Bluetooth 4.1 i MP3 z gniazdem Jack

Moduł Audio Bluetooth 4.1 z odtwarzaczem mp3 i gniazdem karty SD

Dwufunkcyjny moduł Audio Bluetooth:

1️⃣ Odbiornik Audio Bluetooth

2️⃣ Odtwarzacz MP3 z karty microSD lub USB

Dźwięk odtwarzany jest przez wyjście słuchawkowe AUX. Obsługuje standard Bluetooth 4.1.

Bardzo dobra jakość dźwięku przy niskim poborze prądu.

Wybór trybu pracy

Moduł posiada 2 tryby pracy:

1️⃣ Bluetooth - odtwarza dźwięk sparowanego urządzenia Bluetooth (Smartfon, Laptop itp.).

2️⃣ Music - automatycznie odtwarza pliki dźwiękowe znajdujące się na karcie pamięci microSD lub Pendrive USB.

Po włączeniu zasilania tryb pracy ustawia automatycznie się w zależności od aktualnej konfiguracji modułu.

Jeśli w slocie na kartę microSD znajduje się karta, lub podłączony jest Pendrive USB, to moduł uruchomi się w trybie MUSIC.

Jeśli slot microSD jest pusty, oraz nie ma podłączonego dysku USB, to moduł uruchomi się w trybie Bluetooth.

Tryb pracy można zmienić podczas działania modułu. Służy do tego przycisk MODE.

Wbudowana dioda LED syngalizuje tryb pracy:

✅ Światło ciągłe - Tryb Bluetooth

✅ Miganie - Tryb Music

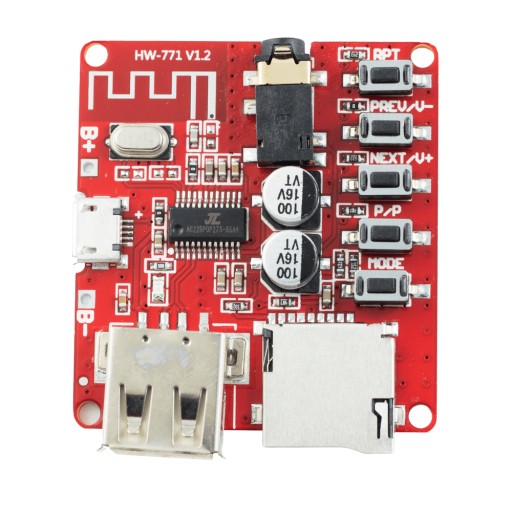

Przyciski do obsługi modułu

Moduł posiada 5 przycisków funkcyjnych do obsługi modułu.

✅ MODE - krótkie wciśnięcie - wybór trybu pracy

✅ P/P - krótkie wciśnięcie - Play / Pause

✅ NEXT/V+ - krótkie wciśnięcie - następny utwór (z SD/USB), długie wciśnięcie - zwiększenie głośności

✅ PREV/V- - krótkie wciśnięcie - poprzedni utwór (z SD/USB), długie wciśnięcie - zmniejszenie głośności

✅ RPT - krótkie wciśnięcie - Repeat

Zasilanie bateryjne

Oprócz zasilania przez gniazdo microUSB, moduł można zasilić z baterii w zakresie napięcia 3,7 - 5V. Można zasilić z pojedynczego ogniwa Li-Ion 3,7V. Ma to jednak ograniczenie. Z uwagi na to, że USB potrzebuje napięcia 5V, odtwarzanie z Pendrive nie będzie działało przy zasilaniu Li-Ion 3,7V.

Jak podłączyć się np. telefonem do tego modułu z głośnikami?

1. Podłącz do gniazda Jack 3,5mm na module wzmacniacz AUX lub słuchawki.
2. Podłącz zasilanie na 1 z 2 sposobów poprzez
3. Złącze micro USB 5V. Może być ładowarka do telefonu.
4. Zewnętrzny zasilacz lub baterię / akumulator o napięciu w zakresie 3,7 - 5 V
5. Upewnij się, że jesteś w trybie Bluetooth (LED świeci ciągłym światłem)
6. Wyszukaj na telefonie urządzenie Bluetooth o nazwie XY-BT lub XFW-BT i podłącz się do niego. Migająca niebieska dioda oznacza gotowość do parowania. Światło ciągłe przez oznacza udane połączenie z telefonem.
7. Słuchaj swojej ulubionej muzyki przez Bluetooth!

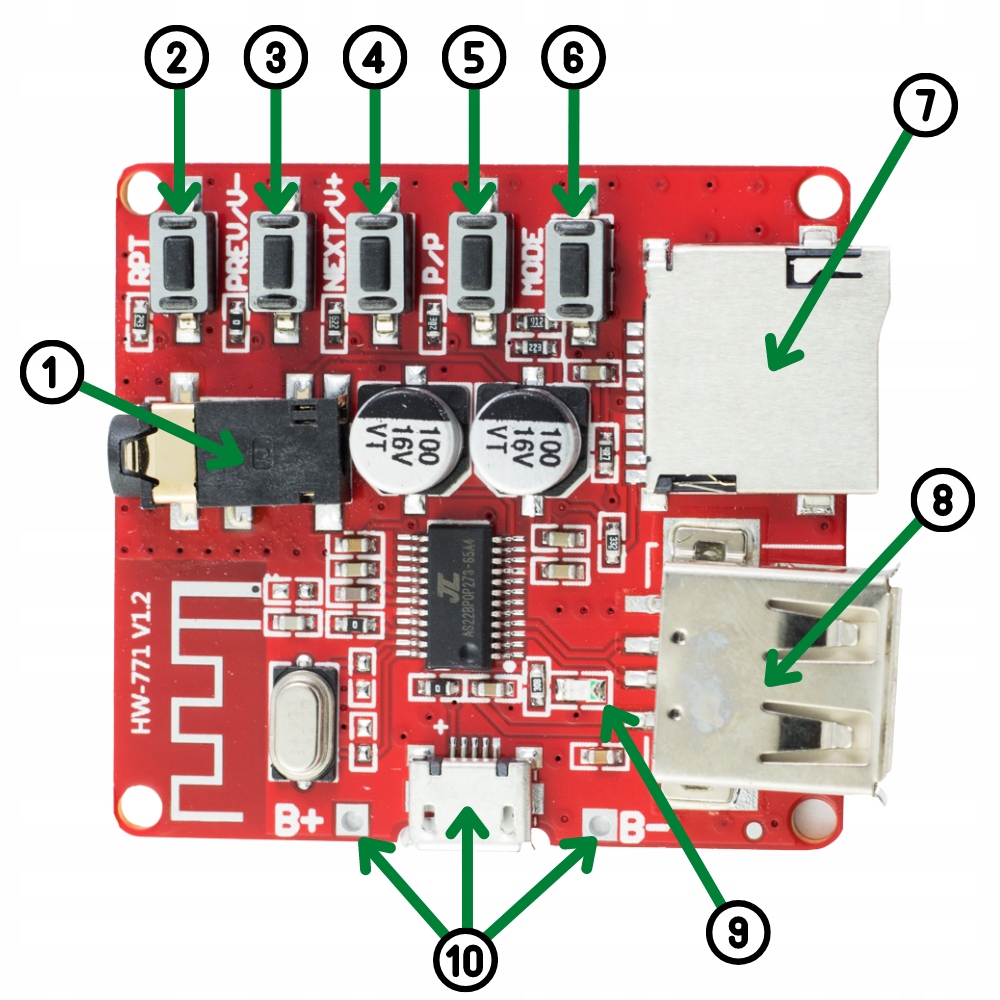

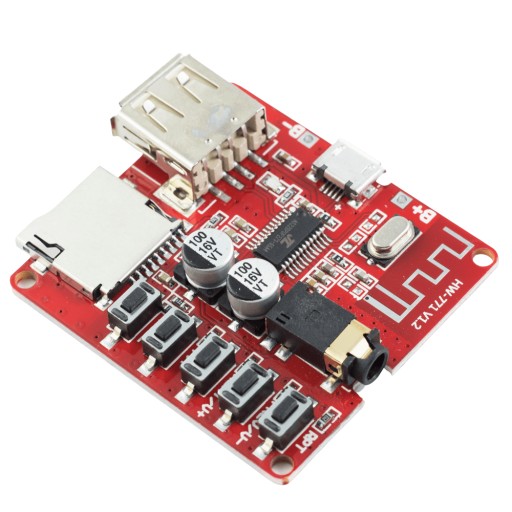

Elementy modułu

1️⃣ Wyjście Audio Stereo mini Jack 3,5mm

2️⃣ Przycisk Repeat

3️⃣ Przycisk Previous / Volume -

4️⃣ Przycisk Next / Volume +

5️⃣ Przycisk Play / Pause

6️⃣ Przycisk Mode (tryb pracy)

7️⃣ Złącze karty microSD

8️⃣ Złącze USB na Pendrive

9️⃣ Dioda LED (wznaźnik trybu)

1️⃣0️⃣ Zasilanie microUSB lub bateryjne (+/-)

Parametry modułu Audio Bluetooth 4.1 z ODTWARZACZEM MP3 I GNIAZDEM KARTY SD:

• Bluetooth 4.1
• Złącze mini Jack 3,5 mm, stereo
• Zasilanie bateryjne: 3,7 - 5V
• Zasilanie micro USB: 5V
• SNR: 90 dB
• THD+N: -70 dB
• Crosstalk: -86 dB
• DNR: 91 dB
• Zasięg Bluetooth około 5 metrów
• Wspierane profile Bluetooth: A2DP/AVCTP/AVDTP/AVRCP/HFP
• Obsługiwany system plików SD/USB: FAT16, FAT32 (NTFS nie jest obsługiwany)
• Obsługiwane formaty Audio: MP3, WAV, APE, FLAC
• Wymiary:
