ESP8266 5 В постоянного тока WIFI РЕЛЕ МОДУЛЬ

MODUŁ PRZEKAŹNIKA WIFI ESP8266 5VDC

Numer katalogowy: 31-474

Moduł przekaźnika WIFI. Jest on oparty na module WIFI ESP8266. Za pomocą tego modułu można w prosty sposób sterować dowolnym urządzeniem zdalnie po przez sieć internet za pomocą telefonu, komputera itp. Urządzenie może obsługiwać 5 użytkowników naraz. Urządzenie może działać w dwóch trybach: STA (klient) oraz AP (access point). W trybie AP moduł jest łączony za pomocą sieci WIFI bezpośrednio z telefonem lub komputerem. W takim przypadku zasięg działania na otwartym terenie może wynieść do 400m. W trybie STA moduł przekaźnika jest podłączony do Access Pointa (routera) który dostarcza sieć WIFI w pomieszczeniu gdzie przekaźniki się znajduje. W tym przypadku zasięg głównie zależy od mocy anten Access Pointa (routera).

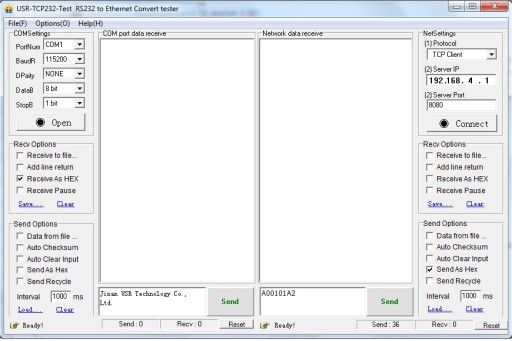

Przekaźnikiem WIFI możemy sterować za pomocą wielu różnych darmowych klientów TCP działających zarówno na telefonach komórkowych (TCP/UDP TEST TOOL)  jak i na komputerach PC (USR-TCT232) wysyłając do przekaźnika odpowiednie komendy. Programy te muszą mieć możliwość wysyłania danych jako HEX. W bardziej profesjonalnych zastosowaniach można zrobić sterownie przez stronę www wysyłając zapytania metodą GET.

W zestawie znajduje się moduł przekaźnika wraz z instrukcją przykładowego podłączenia przekaźnika do sieci WIFI oraz przykład sterowania nim z poziomu aplikacji na komputerze PC.

Schemat modułu znajduje się TUTAJ

Prosta aplikacja sterująca przekaźnikiem - WiFi Relay 1.0

Dane techniczne:

- zasilanie modułu - 5V

- prąd maksymalny wyjścia przekaźnikowego - 10A

- maksymalne napięcie wyjścia przekaźnikowego - 250 VAC
