Угловой РЧ-адаптер FME/gn-TNC/gn 50 Ом

Adapter antenowy RF gniazdo FME - gniazdo TNC kątowy 50Ω

nr katalogowy: 62745

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62745.htm

FME jest złączem stosowanym najczęściej w urządzeniach i antenach GSM. Złącza FME mają impedancję 50Ω i przenoszą sygnał w paśmie do 2GHz. TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω.

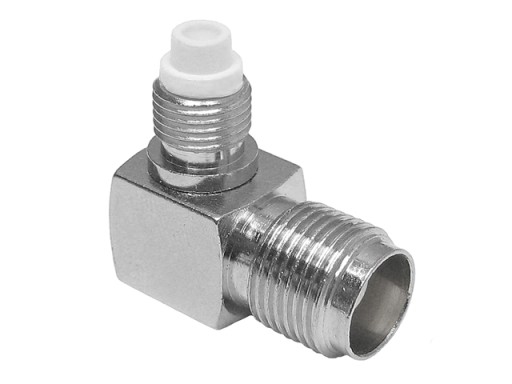

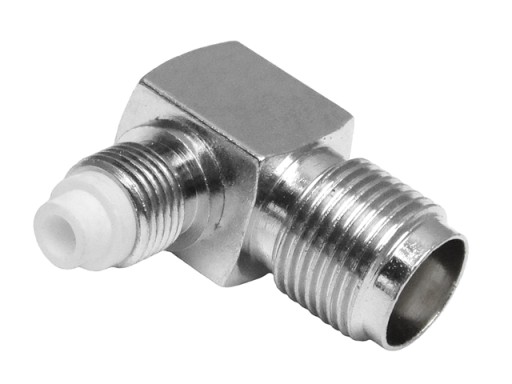

Oferowany adapter jest przejściówką do zamiany wtyku FME na gniazdo TNC, zamiany wtyku TNC na gniazdo FME lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza TNC oraz FME. Adapter posiada z jednej strony złącze żeńskie FME zaś z drugiej strony złącze żeńskie TNC. Złącza ustawione są względem siebie pod kątem 90° dzięki czemu można uzyskać zagięcie bez konieczności nadmiernego wyginania kabla (co może skutkować złamaniem lub pogorszeniem własności transmisyjnych).

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: gniazdo FME żeńskie, gniazdo TNC żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <2GHz
• Wymiary: 25.5/23.5/11.0mm
• Masa: 14g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
