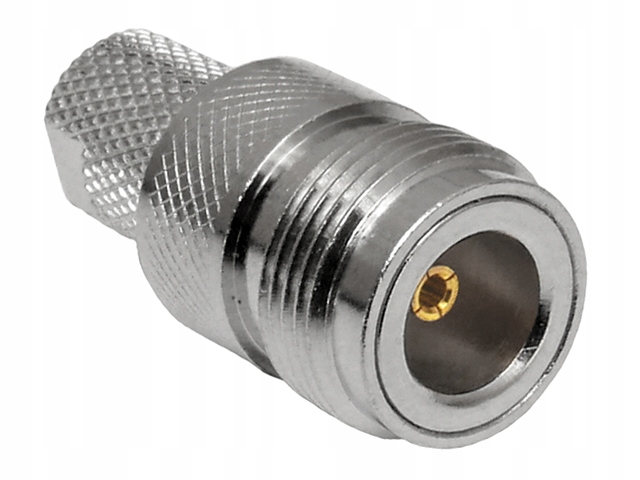

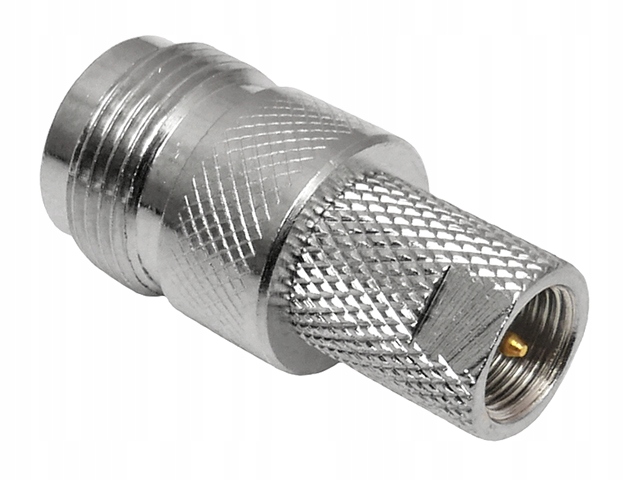

РЧ-адаптер FME/wt-N/gn 50 Ом

Adapter antenowy RF wtyk FME - gniazdo N 50Ω

nr katalogowy: 62686

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62686.htm

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). FME jest złączem stosowanym najczęściej w urządzeniach i antenach GSM. Złącza FME mają impedancję 50Ω i przenoszą sygnał w paśmie do 2GHz.

Oferowany adapter ma impedancję 50Ω i jest przejściówką do zamiany gniazda FME na gniazdo N, zamiany wtyku N na wtyk FME lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz FME. Adapter posiada z jednej strony wtyk FME zaś z drugiej strony złącze żeńskie N.

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: wtyk FME męski, gniazdo N żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <2GHz
• Długość: 32.0mm
• Średnica (w najszerszym miejscu): 15.5mm
• Masa: 23g
