Aukcja dotyczy:

Komplet [ 6H ] :

- PERFECTA 32-WRL LTE centrala alarmowa ; antena ANT-LTE-O ; złącze IPX-SMA

- PRF-LCD manipulator

- MPT-350 pilot - x2 sztuki

- Bosch WP12 czujka - x7 sztuk

- SP-4001 R sygnalizator zewnętrzny akustyczno-optyczny

- AWT150 transformator

- OPU-3 P obudowa

- Akumulator 12V/18Ah

W opisie przy wystawianiu FV będzie powyższy zapis.

1. Bezprzewodowa / Przewodowa centrala alarmowa (płyta główna) Perfecta 32-WRL LTE + antena ANT-LTE-O + złącze IPX-SMA

+ akcesoria do montażu centrali: instrukcja / kołki / rezystory / przewód do podłączenia akumulatora

Centrala alarmowa umożliwia dalszą rozbudowę systemu alarmowego o urządzenia BEZPRZEWODOWE i PRZEWODOWE, np.:

• różnego rodzaju czujki bezprzewodowa i przewodowe: PIR ; PIR+MW ; magnetyczne ; zalania wodą ; dymu ; czadu ; gazów ; i inne
• manipulatory PRF-LCD-WRL i PRF-LCD (łącznie - max.4)
• ekspandery wejść INT-E (max.1)
• ekspandery wyjść (max.1) INT-O albo INT-ORS
• sygnalizatory zewnętrzne / wewnętrzne

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131. Centrale cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa z użyciem manipulatorów. Funkcjami systemu alarmowego można również sterować zdalnie przy użyciu aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów działających w paśmie częstotliwości 433 MHz, np. MPT-350

W modelu PERFECTA 32-WRL LTE zastosowano telefon komórkowy, obsługujący transmisję danych w technologii LTE*. Umożliwia on współpracę z aplikacją mobilną z obsługą wiadomości PUSH, zdalną konfigurację systemu z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługuje dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy braku łączności z siecią pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział systemu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - z wykorzystaniem transmisji danych w sieci komórkowej*) oraz przy pomocy manipulatora, przy wykorzystaniu sekwencji klawiszowych w menu serwisowym.

• zgodność z EN 50131 Grade 2
• od 8 do 32 wejść programowalnych przewodowych:

  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  - możliwość obsługi czujek roletowych i wibracyjnych

• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły:

  - telefon komórkowy* z 2 gniazdami nano-SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  - głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

  - akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)

• podział systemu na 2 strefy:

  - 3 tryby dozoru w każdej strefie

  - możliwość przypisania wejścia do dwóch stref

  - sterowanie przez użytkownika lub za pomocą timerów

• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS)
• sterowanie systemem za pomocą:

  - manipulatorów PRF-LCD-WRL i PRF-LCD (łącznie - do 4 szt.)

  - aplikacji mobilnej PERFECTA CONTROL

  - pilotów (opcjonalnie) zdalnego sterowania działających w paśmie 433 MHz, np. MPT-350 - do 15 szt.

• możliwość aktualizacji oprogramowania (firmware)
• hasła:

  - 15 haseł użytkowników

  - 1 hasło serwisowe

• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:

  - zabezpieczenie przeciwprzeciążeniowe

  - zabezpieczenie przez całkowitym rozładowaniem akumulatora

  - regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  - lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  - zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w sieci komórkowej*

* obsługa transmisji danych w technologii LTE/HSPA+/EDGE/GPRS - w zależności od możliwości sieci komórkowej

2. PRF-LCD - manipulator przewodowy do central alarmowych z serii PERFECTA.

Manipulator PRF-LCD służy do codziennej obsługi central serii PERFECTA.

Urządzenie spełnia wymogi bezpieczeństwa Grade 2 określone normą EN 50131.

Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają,

że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników.

Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru

(dziennego, nocnego, pełnego) i wywoływanie trzech alarmów: napad, pożar, pomoc.

Atrakcyjny wygląd manipulatora PRF-LCD sprawia, że może się on wpisać w wystrój chronionych przez system wnętrz.

• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Dane Techniczne:

• Napięcie zasilania (±15%) 12 V DC
• Wymiary obudowy 139 x 124 x 22 mm
• Zakres temperatur pracy -10…+55 °C
• Pobór prądu w stanie gotowości 30 mA
• Maksymalny pobór prądu 50 mA
• Masa 246 g
• Maksymalna wilgotność 93±3%
• Klasa środowiskowa wg EN50130-5 II

3. Antena ANT-LTE-O + złącze IPX-SMA

4. MPT-350

Pilot zdalnego sterowania dla systemu PERFECTA - seria WRL.

Jest obsługiwany także przez kontrolery: INT-RX-S, MTX-300 i VERSA-MCU.

Działa jednokierunkowo na częstotliwości 433 MHz i charakteryzuje się zasięgiem transmisji do 400 m (w terenie otwartym).

Posiada 5 przycisków, którym można przypisać wywoływanie do 6 funkcji sterujących.

Dzięki temu może służyć nie tylko do załączania i wyłączania czuwania systemu, ale umożliwia także obsługę dodatkowych funkcjonalności np. sterowania urządzeniami podłączonymi do systemu (np. bramą garażową, roletami), przywołania pomocy (alarm napadowy) itp.

Przyciski sterujące umieszczone zostały w specjalnym wgłębieniu, co zapobiega przypadkowemu ich wciśnięciu.

Urządzenie posiada estetyczną i wytrzymałą obudowę, chroniącą przed wpływem zmian warunków środowiskowych.

• współpraca z:
• centralami: PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA IP 32-WRL
• kontrolerami: INT-RX-S (w wersji 1.04 lub wyższej), MTX-300 (w wersji 1.01.002 lub wyższej), VERSA-MCU (w wersji 1.04 lub wyższej)
• 5 przycisków z możliwością przypisania do 6 funkcji (szósta funkcja jest możliwa po jednoczesnym naciśnięciu dwóch przycisków)
• ergonomiczna obudowa zapobiegająca przypadkowemu wciśnięciu klawiszy

Zawartość zestawu:

Pilot, 2 baterie CR2016, karabińczyk, instrukcja obsługi

Dane Techniczne:

Wymiary obudowy 38 x 78 x 16 mm

Zakres temperatur pracy -10 °C...+55 °C

Masa 30 g

Maksymalna wilgotność 93±3%

Pasmo częstotliwości pracy 433,05 ÷ 434,79 MHz

Zasięg komunikacji radiowej (w terenie otwartym) do 400 m

Bateria CR2032 3V

Klasa środowiskowa wg EN50130-5 II

5. SP-4001 R - sygnalizator zewnętrzny akustyczno - optyczny

SP-4001 R to optyczno-akustyczny sygnalizator przeznaczony do montażu na zewnątrz budynków, wyposażony w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest jeden z trzech rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia, który pozostaje bez zmian mimo upływu lat. Prosty, acz atrakcyjny wzór obudowy idealnie sprawdzi się nawet na nowoczesnej elewacji. Urządzenie wyposażone jest w zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed:
• oderwaniem od podłoża
• otwarciem

Dane Techniczne:

• Klasa środowiskowa III
• Wymiary obudowy 148 x 254 x 64 mm
• Zakres temperatur pracy -35…+55 °C
• Znamionowe napięcie zasilania (±15%) 12 V DC
• Maksymalny pobór prądu 270 mA
• Masa 805 g
• Natężenie dźwięku 120 dB

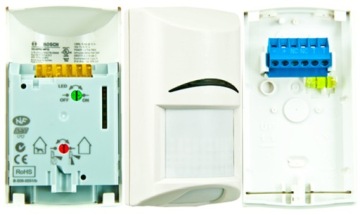

6. Czujka PIR BOSCH - Blue Line Gen2 ISC-BPR2-WP12

Odporność na zwierzęta do 20 kg

Nowa seria cyfrowych czujek ruchu Blue Line Gen 2  wykorzystują dwie soczewki Fresnela zapewniając ostry obraz

w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów.

Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym,

a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie trzech dodatkowych stref kontrolowanych.

Dzięki zastosowaniu samoblokującej, dwuczęściowej obudowy, zintegrowanej, dwuosiowej poziomicy pęcherzykowej oraz wymiennej listwy zaciskowej udało się uzyskać niezwykle krótki czas montażu. Wymienna listwa zaciskowa została zaprojektowana tak, aby uniemożliwić nieprawidłowe połączenie przewodów, zmniejszając tym samym liczbę zgłoszeń serwisowych. Elementy optyczne i elektroniczne zostały umieszczone w przedniej części obudowy i zabezpieczone osłoną eliminującą ryzyko ich uszkodzenia podczas montażu. Czujki można umieścić na dowolnej wysokości od 2,3 do 2,7 metra bez konieczności regulacji zasięgu, uzyskując pełne pokrycie na dystansie 12 metrów.

Podstawowe funkcje :

Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka, bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu.

Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.

Rozsuwana, samoblokująca obudowa zawiera zintegrowaną poziomnicę pęcherzykową oraz specjalną,

dopasowaną i wyjmowaną listwę zaciskową, co ułatwia montaż.

Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej.

Dzięki hermetycznie zamkniętej komorze optycznej na działanie czujki nie mają wpływu również : kurz, cyrkulacja powietrza i mikro owady.

Montaż :

Zalecana wysokość montażu wynosi 2,2–2,75 m - bez konieczności regulacji.

Czujka może zostać zamontowana:

• na płaskiej ścianie (powierzchniowo, natynkowo) ; przy użyciu opcjonalnego uchwytu uchylnego B335, o ile jest taka konieczność ;

• w rogu (u zbiegu dwóch prostopadłych ścian);

• na suficie na opcjonalnym uchwycie sufitowym B338 ;

Wymiary: 105 mm x 61 mm x 44 mm

Parametry elektryczne :

Pobór prądu (tryb czuwania/alarm): 10 mA przy napięciu 12 VDC

Napięcie robocze: 9 VDC – 15 VDC

Parametry środowiskowe:

Otoczenie Zgodność z normą EN50130-5, klasa II

Wilgotność względna: 0 – 95%, bez kondensacji w instalacjach zgodnych z wymaganiami UL, 0 – 85%, bez kondensacji

Temperatura pracy: -30°C ÷ +55°C

Producent BOSCH - Niemcy

7. Transformator AWT150 / 40VA / 230VAC/16/18VAC

8. DUŻA obudowa plastikowa OPU-3 P + akcesoria do montażu

Obudowa posiada miejsce na transformator TR40VA i akumulator max. 18Ah

9. Akumulator 12V/18Ah

Uwaga!!! - dostarczony akumulator może być inny, niż prezentowany za zdjęciu.

Najczęściej jednak są to akumulatory marki MW Power - serii: MWS ; MW ; MWL ; MWP lub marki IPS

Powodem w/w jest bardzo duża rotacja modeli akumulatorów - dot. ich produkcji i nowych dostaw.
