[8D] PERFECTA-IP 32-WRL Домашняя сигнализация

Aukcja dotyczy:

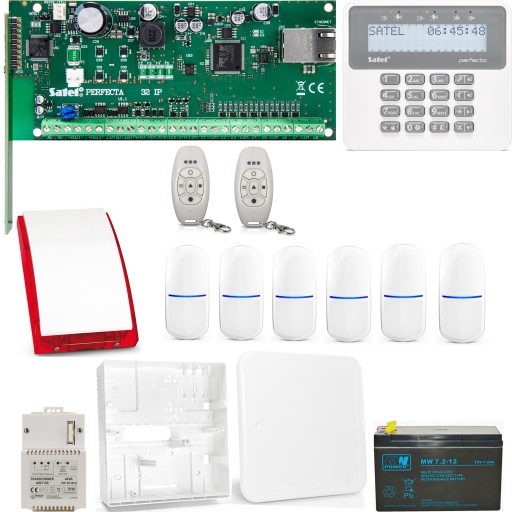

Komplet [8D] :

- PERFECTA-IP 32-WRL centrala alarmowa / płyta główna - SATEL.

- PRF-LCD manipulator

- MPT-350 pilot x 2 sztuki

- SLIM-PIR czujka - SATEL x 6 sztuk

- SP-4001 R - sygnalizator zewnętrzny akustyczno-optyczny

- OPU-4 P obudowa

- AWT150 - transformator

- Akumulator 12V/7,2Ah

W opisie przy wystawianiu FV będzie powyższy zapis.

1. Centrala HYBRYDOWA - bezprzewodowa / przewodowa.

Centrale alarmowe PERFECTA-IP przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131. Centrale cechuje proste konfigurowanie oraz łatwa i intuicyjna obsługa z użyciem manipulatorów. Systemem alarmowym można również sterować zdalnie przy użyciu aplikacji mobilnej PERFECTA CONTROL oraz pilotów MPT-350.

Centrala umożliwia stworzenie instalacji przewodowej i bezprzewodowej (pasmo częstotliwości 433 MHz). Łączność radiowa odbywa się dwukierunkowo (z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R) lub jednokierunkowo (z czujkami z serii MICRA oraz pilotami MPT-350). Komunikacja bezprzewodowa daje możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowego okablowania.

W modelu PERFECTA-IP 32-WRL zastosowano komunikator ethernetowy. Umożliwia on korzystanie z aplikacji mobilnej, zdalną konfigurację systemu z użyciem programu PERFECTA Soft oraz monitoring zdarzeń (np. do stacji monitorującej agencji ochrony).

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów czy urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział systemu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - przez Ethernet) oraz przy pomocy manipulatora.

• zgodność z EN 50131 Grade 2
• od 8 do 32 wejść programowalnych przewodowych:

  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  - możliwość obsługi czujek roletowych i wibracyjnych

• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300
• wbudowane moduły:

  ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  obsługi urządzeń bezprzewodowych działających w paśmie częstotliwości 433 MHz

• szyfrowana komunikacja bezprzewodowa:

  dwukierunkowa z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R

  jednokierunkowa z czujkami z serii MICRA i pilotami MPT-350

• podział systemu na 2 strefy:

  - 3 tryby dozoru w każdej strefie

  - możliwość przypisania wejścia do dwóch stref

  - sterowanie m.in. przez użytkownika lub za pomocą timerów

• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS)
• sterowanie systemem za pomocą:

  - manipulatorów PRF-LCD lub PRF-LCD-WRL (do 4)

  - aplikacji mobilnej PERFECTA CONTROL

  - pilotów MPT-350 (do 15)

• możliwość aktualizacji oprogramowania (firmware)
• hasła:

  - 15 haseł użytkowników

  - 1 hasło serwisowe

• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:

  - zabezpieczenie przeciwprzeciążeniowe

  - zabezpieczenie przez całkowitym rozładowaniem akumulatora

  - regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  - lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  - zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet

Dane techniczne:

• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Maksymalna liczba wyjść programowalnych: 12
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Zalecany transformator: 40 VA
• Użytkownicy: 15
• Wyjście KPD: 500 mA / 12 V DC
• Wyjścia przewodowe programowalne: 4
• Prąd ładowania akumulatora: 500 [mA]
• Napięcie wyjściowe zasilacza: 12 [V DC ±15%]
• Prąd wyjściowy zasilacza: 2 [A]
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Wyjście AUX: 500 mA / 12 V DC
• Pobór prądu w stanie gotowości z akumulatora: 110 [mA]
• Pamięć zdarzeń: 3584
• Maksymalna liczba wejść programowalnych: 32
• Wejścia przewodowe programowalne: 8
• Maksymalny pobór prądu z akumulatora: 110 [mA]
• Klasa środowiskowa wg EN50130-5: II
• Napięcie odcięcia akumulatora (±10%): 10,5 [V]
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 [V]
• Maksymalna wilgotność: 93±3%
• Masa: 108 [g]
• Maksymalny pobór prądu: 200 [mA]
• Pobór prądu w stanie gotowości: 100 [mA]
• Napięcie zasilania (±15%): 18 [V AC, 50-60 Hz]
• Zakres temperatur pracy: 10…+55°C
• Wymiary płytki elektroniki: 160 x 68 [mm]
• Timery: 8
• Strefy: 2

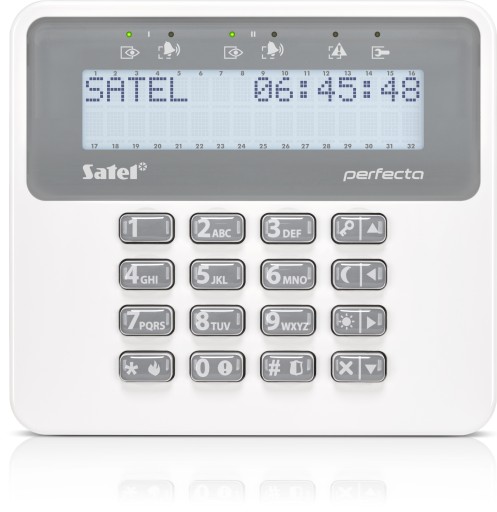

2. PRF-LCD - manipulator przewodowy do central alarmowych z serii PERFECTA.

Manipulator PRF-LCD służy do codziennej obsługi central serii PERFECTA.

Urządzenie spełnia wymogi bezpieczeństwa Grade 2 określone normą EN 50131.

Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają,

że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników.

Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru

(dziennego, nocnego, pełnego) i wywoływanie trzech alarmów: napad, pożar, pomoc.

Atrakcyjny wygląd manipulatora PRF-LCD sprawia, że może się on wpisać w wystrój chronionych przez system wnętrz.

• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Dane Techniczne:

• Napięcie zasilania (±15%) 12 V DC
• Wymiary obudowy 139 x 124 x 22 mm
• Zakres temperatur pracy -10…+55 °C
• Pobór prądu w stanie gotowości 30 mA
• Maksymalny pobór prądu 50 mA
• Masa 246 g
• Maksymalna wilgotność 93±3%
• Klasa środowiskowa wg EN50130-5 II

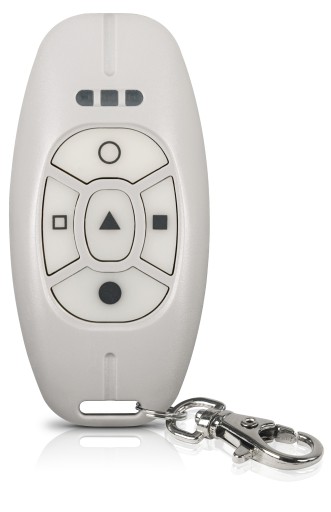

3. MPT-350 pillot zdalnego sterowania dla systemu PERFECTA - seria WRL.

Jest obsługiwany także przez kontrolery: INT-RX-S, MTX-300 i VERSA-MCU.

Działa jednokierunkowo na częstotliwości 433 MHz i charakteryzuje się zasięgiem transmisji do 400 m (w terenie otwartym).

Posiada 5 przycisków, którym można przypisać wywoływanie do 6 funkcji sterujących.

Dzięki temu może służyć nie tylko do załączania i wyłączania czuwania systemu, ale umożliwia także obsługę dodatkowych funkcjonalności np. sterowania urządzeniami podłączonymi do systemu (np. bramą garażową, roletami), przywołania pomocy (alarm napadowy) itp.

Przyciski sterujące umieszczone zostały w specjalnym wgłębieniu, co zapobiega przypadkowemu ich wciśnięciu.

Urządzenie posiada estetyczną i wytrzymałą obudowę, chroniącą przed wpływem zmian warunków środowiskowych.

• współpraca z:
• centralami: PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA IP 32-WRL
• kontrolerami: INT-RX-S (w wersji 1.04 lub wyższej), MTX-300 (w wersji 1.01.002 lub wyższej), VERSA-MCU (w wersji 1.04 lub wyższej)
• 5 przycisków z możliwością przypisania do 6 funkcji (szósta funkcja jest możliwa po jednoczesnym naciśnięciu dwóch przycisków)
• ergonomiczna obudowa zapobiegająca przypadkowemu wciśnięciu klawiszy

Zawartość zestawu:

Pilot, 2 baterie CR2016, karabińczyk, instrukcja obsługi

Dane Techniczne:

Wymiary obudowy 38 x 78 x 16 mm

Zakres temperatur pracy -10 °C...+55 °C

Masa 30 g

Maksymalna wilgotność 93±3%

Pasmo częstotliwości pracy 433,05 ÷ 434,79 MHz

Zasięg komunikacji radiowej (w terenie otwartym) do 400 m

Bateria CR2032 3V

Klasa środowiskowa wg EN50130-5 II

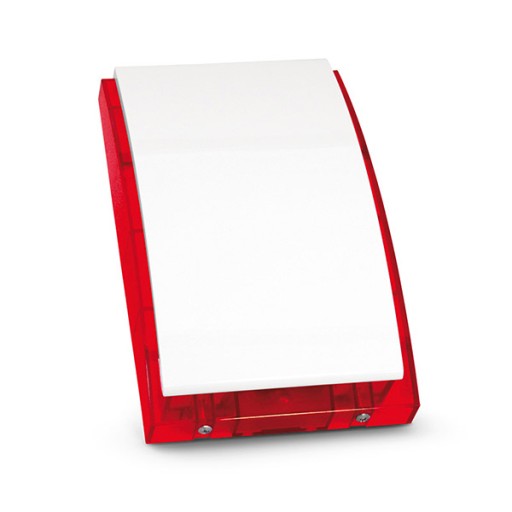

4. SP-4001 R - sygnalizator zewnętrzny akustyczno - optyczny

SP-4001 R to optyczno-akustyczny sygnalizator przeznaczony do montażu na zewnątrz budynków, wyposażony w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest jeden z trzech rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia, który pozostaje bez zmian mimo upływu lat. Prosty, acz atrakcyjny wzór obudowy idealnie sprawdzi się nawet na nowoczesnej elewacji. Urządzenie wyposażone jest w zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed:
• oderwaniem od podłoża
• otwarciem

Dane Techniczne:

• Klasa środowiskowa III
• Wymiary obudowy 148 x 254 x 64 mm
• Zakres temperatur pracy -35…+55 °C
• Znamionowe napięcie zasilania (±15%) 12 V DC
• Maksymalny pobór prądu 270 mA
• Masa 805 g
• Natężenie dźwięku 120 dB

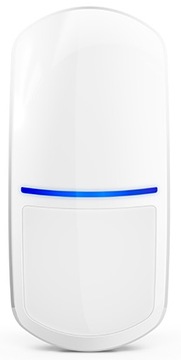

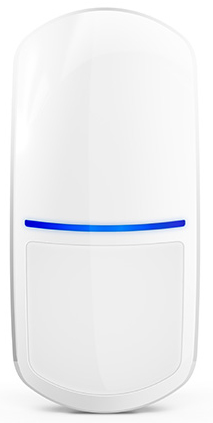

5. SLIM-PIR - czujka SATEL - bez uchwytu Bracket D.

CYFROWA wewnętrzna czujka ruchu PIR.

Elegancka, smukła obudowa wykonana jest z tworzywa wysokiej jakości.Jednolity wygląd wszystkich czujek utrudnia intruzowi zidentyfikowanie konkretnego modelu działającego w systemie oraz unifikuje wygląd wszystkich czujek zamontowanych w obiekcie.

Urządzenie może być montowane na regulowanym uchwycie sufitowo-ściennym BRACKET D, który jest dostępny w sąsiedniej aukcji.

Niezawodna detekcja ruchu - UNIKALNA soczewka.

Każda czujka posiada nowoczesną soczewkę zaprojektowaną i wyprodukowaną w Japonii - specjalnie dla firmy SATEL.

Nowoczesny algorytm detekcji - wiele lat doświadczenia w produkcji czujek ruchu oraz wykorzystanie najnowszych technologii umożliwiły opracowanie zaawansowanego algorytmu detekcji ruchu nowej generacji. Dzięki niemu czujki SLIM LINE zapewniają niezawodne wykrywanie intruzów w obrębie całego nadzorowanego obszaru, bez wywoływania niepożądanych alarmów.

Cyfrowa kompensacja temperatury - czujki SLIM LINE dynamicznie dopasowują algorytm detekcji ruchu do zmian temperatury otoczenia, dzięki czemu zmiany te nie wpływają na skuteczność pracy czujek.

Szybka wymiana soczewki - możliwość łatwej wymiany kompletnego frontu z soczewką sprawia, że czujki SLIM LINE* można szybko i wygodnie przystosować do wymagań obiektu, np. kształtu chronionego obszaru. Standardowo montowane są soczewki szerokokątne (WD) - oprócz nich dostępne są także kurtynowe (CT) i dalekiego zasięgu (LR).  --- * z wyjątkiem czujek PET

Charakterystyka :

• zgodność z wymaganiami normy EN 50131 dla Grade 2
• detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)
• regulowana czułość detekcji
• cyfrowy algorytm detekcji ruchu
• cyfrowa kompensacja temperatury
• soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM LINE
• możliwość wymiany soczewki na kurtynową (CT-CL2) lub dalekiego zasięgu (LR-CL2)
• wbudowane rezystory parametryczne (2EOL: 2 x 1,1 kΩ)
• wskaźnik LED do sygnalizacji
• wybór koloru świecenia wskaźnika LED (dostępne 4 kolory)
• zdalne włączanie/wyłączanie wskaźnika LED
• nadzór układu detekcji ruchu i napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy

DANE TECHNICZNE

• Napięcie zasilania (±15%) 12 V DC
• Wykrywalna prędkość ruchu 0,3...3 m/s
• Zakres temperatur pracy -10°C...+55°C
• Zalecana wysokość montażu 2,4 m
• Pobór prądu w stanie gotowości 8 mA
• Maksymalny pobór prądu 23 mA
• Masa 100 g
• Maksymalna wilgotność 93±3%
• Wymiary 62 x 137 x 42 mm
• Klasa środowiskowa wg EN50130-5 II
• Czas sygnalizacji alarmu 2 s
• Spełniane normy EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• Rezystory parametryczne 2 x 1,1 kΩ
• Czas rozruchu 30 s
• Stopień zabezpieczenia wg EN50131-2-2 Grade 2
• Obszar detekcji 15 m x 20 m, 90°
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne) 40 mA / 24 V DC
• Wyjścia sabotażowe (NC) 100 mA / 30 V DC

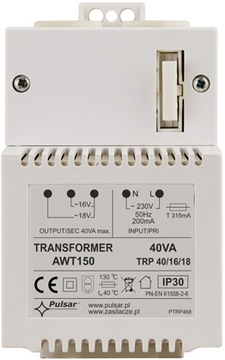

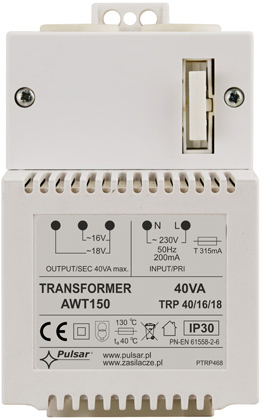

6. AWT150 transformator 230/16/18VAC

7. OPU-4 P + akcesoria do montażu

Obudowa posiada miejsce na transformator TR40VA i akumulator max. 7,2Ah

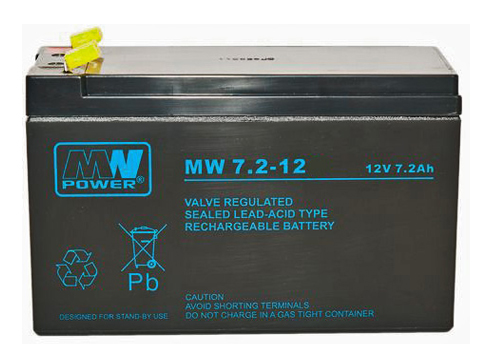

8. Akumulator 12V/7,2Ah

Uwaga!!! - dostarczony akumulator może być inny, niż prezentowany za zdjęciu.

Najczęściej jednak są to akumulatory marki MW Power - serii: MWS ; MW ; MWL ; MWP lub marki IPS

Powodem w/w jest bardzo duża rotacja modeli akumulatorów - dot. ich produkcji i nowych dostaw.

WSZYSTKIE modele central alarmowych oraz produkty marki SATEL, znajdują się w sąsiednich aukcjach.
