РОТАЦИОННЫЕ ТИСКИ FQM100/100мм ДЛЯ ФРЕЗЕРНЫХ СТАНКОВ

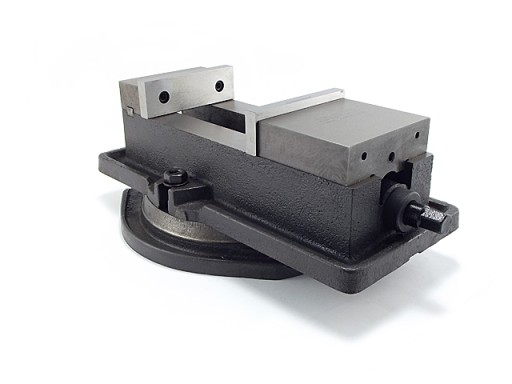

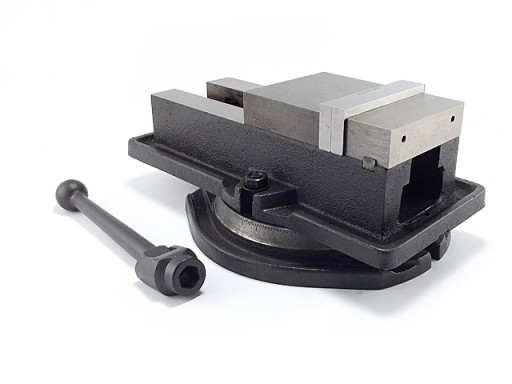

Imadło maszynowe obrotowe z ujściem chłodziwa do frezarki cnc 100x100 mm - FQM DARMET

▶️ Producent: DARMET

• Model: FQM
• Szerokość szczęki: 100 mm
• Typ: maszynowe

▶️ Właściwości:

• Zaciskowy przyrząd wykonany z żeliwa wysokiej trwałości oraz hartowanej stali dobrej jakości.
• Żeliwny korpus oraz podstawa obrotowa zostały pokryte specjalną farbą, która zabezpiecza powierzchnię przed korozją od ciągłego stosowania cieczy i zwyczajnymi czynnikami mechanicznymi, takimi jak uderzenia, czy zarysowania.
• Obrotnica demontowalna, co umożliwia stabilne mocowanie samego imadła na stole obróbczym.
• Kanałki przepływowe po całym obwodzie korpusu i podstawy obrotowej zapewniają znacząco prawidłowy cykl przepływu chłodziwa oraz jego zredukowane zużycie, a także co bardzo ważne wpływa na higienę pracy.
• W przypadku tego imadła ustalony kierunek drogi jaką pokonuje ciecz ma kluczowe znaczenie dla utrzymywania czystości maszyny, łatwiej nam zebrać odpady po obróbce półwyrobu.

• Specjalistyczne rozwiązanie konstrukcji stalowej szczęki ruchomej umożliwia dodatkowe przyciśnięcie półwyrobu do podstawy.
• Frezarki, roztaczarki, obrabiarki ze sterowaniem numerycznym CNC, to przykładowe maszyny, na których przeznaczone jest stosowanie tego imadła, jednak w zależności od użytkownika przyrząd może być stosowany również w maszynach konwencjonalnych i prostych stołach roboczych.
• Podczas zwykłego mocowania półwyrobów mogą okazać się przydatne podkładki równoległe, dzięki którym prawidłowo i stabilnie umocujemy przedmiot powyżej korpusu imadła.
• W zestawie znajdują się wpusty konieczne do precyzyjnej instalacji urządzenia na stole z rowkami teowymi, bez tego podczas pracy maszyny sama stabilizacja elementami mocującymi może okazać się niewystarczająca i powstałe drgania, czy też siły posuwu mogą zmienić pozycję imadła, czy też poluzowanie śrub mocujących i finalne zagrożenie dla operatora.

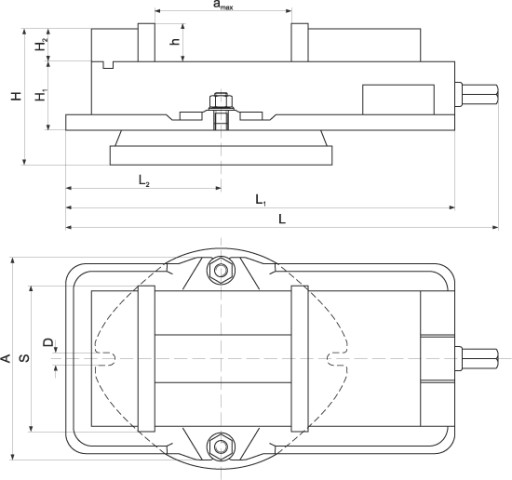

▶️ Dane techniczne:

• S: 100 mm
• amax: 100 mm
• h: 32 mm
• H1: 60 mm
• H2: 26 mm
• H: 117 mm
• A: 200 mm
• L1: 311 mm
• L2: 125 mm
• L: 330 mm
• D: 14 mm
• Waga: 16 kg

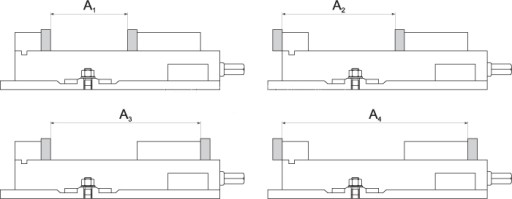

▶️ Możliwe sposoby montażu wkładek szczękowych:

Wymienne wkładki szczękowe można przykręcać z obu stron szczęk, co oznacza bardzo duży zakres mocowanych elementów. Standardowy układ umożliwia zwykłe osadzanie. Natomiast przestawienie wkładek na drugą stronę szczęki stałej i ruchomej lub z osobna zwiększa zakres ścisku o ich długość, jednak w takim układzie kłaść można jedynie płaskie przedmioty, jak proste blachy, czy inne wąskie materiały.
