STM32F407G-DISC1 - комплект для разработки

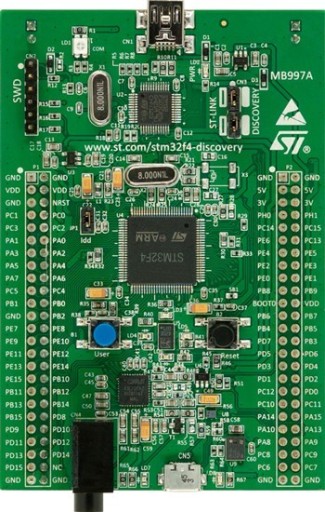

STM32F407G-DISC1 - zestaw uruchomieniowy z mikrokontrolerem STM32F407VG

Opis

STM32F407G-DISC1 to zestaw uruchomieniowy z serii STM32 Discovery z mikrokontrolerem z rodziny STM32F407 (rdzeń ARM Cortex-M4). Płytka ma wbudowany programator ST-Link v.2-A, akcelerometr MEMS, cyfrowy mikrofon, przetwornik cyfrowo-analogowy audio ze wzmacniaczem pracującym w klasie D, diody LED oraz przyciski.

Właściwości

• Mikrokontroler STM32F407VGT6 (32-bitowy, rdzeń ARM Cortex-M4 ze zintegrowanym FPU), 1 MB pamięci Flash, 192 kB pamięci RAM, obudowa LQFP100
• Wbudowany programator/debugger ST-Llink v2-A pracujący jako:
• Wirtualny port COM
• Urządzenie Mass Storage
• Interfejs debugowania
• Współpraca ze środowiskiem ARM mbed
• Zasilanie przez gniazdo USB lub z zewnętrznego zasilacza 5 V
• 3-osiowy akcelerometr LIS302DL/LIS3DSH
• Mikrofon MP45DT02
• Przetwornik audio C/A ze wzmacniaczem CS43L22
• 8 diod LED:
• LD1 (czerwona/zielona) - komunikacja USB
• LD2 (czerwona) - zasilanie
• 4 diody użytkownika LED
• 2 diody USB OTG - zasilanie (zielona), przeciążenie prądowe (czerwona)
• 2 przyciski: użytkownika i reset
• Interfejs USB OTG FS na złączu micro-USB
• Wszystkie linie mikrokontrolera wyprowadzone na złącza szpilkowe
