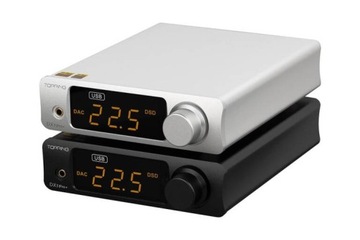

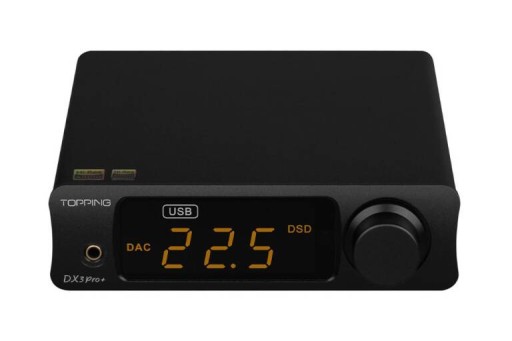

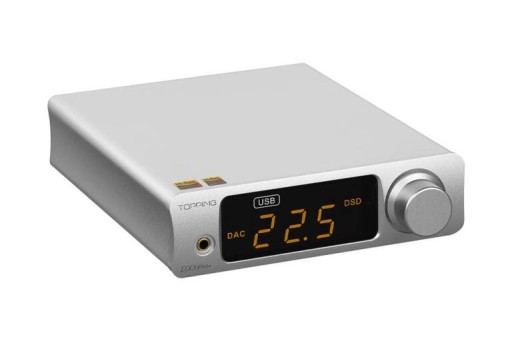

TOPPING DX3 PRO+ (2022) ЦАП-конвертер с усилителем.

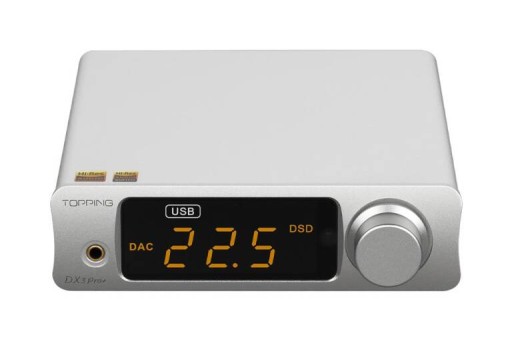

Topping DX3 Pro+

Przetwornik cyfrowo-analogowy DAC USB

Topping DX3 PRO+ (DX3PRO+) Przetwornik cyfrowo-analogowy ze wzmacniaczem słuchawkowym DAC USB, Bluetooth 5.0, aptX-HD

Topping  DX3Pro+, to udoskonalona wersja poprzedniego modelu DX3Pro - kompaktowy przetwornik cyfrowo-analogowym, wzmacniacz słuchawkowy i przedwzmacniacz w jednym. Za konwersję sygnału cyfrowego do analogowego odpowiada ES9038Q2M i interfejs USB XMOS XU208. Na wyposażeniu jest również odbiornik Bluetooth 5.0, wspierający kodeki AAC, SBC, aptX, aptX LL, aptX HD, LDAC.

ESS ES9038Q2M DAC

Stopień konwersji cyfrowo-analogowej DX3Pro+ oparty jest na układzie DAC ES9038Q2M firmy ESS. To rozwiązanie oferuje doskonałe osiągi oraz korzyści z zaawansowanej optymalizacji stworzonej przez markę w celu zwiększenia wydajności urządzenia. DAC jest zatem w stanie zwiększyć THD+N o 0,00015%.

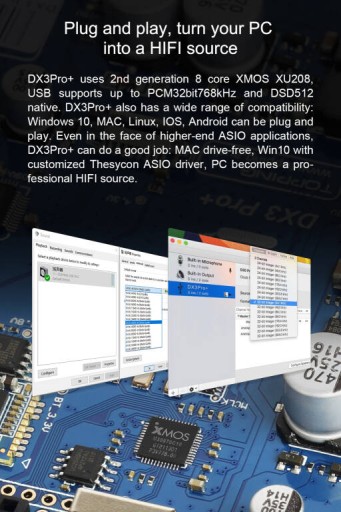

Interfejs USB XMOS XU208 USB

8-rdzeniowy interfejs USB XMOS XU208 drugiej generacji, odpowiedzialny jest za przetwarzanie danych przesyłanych przez wejście USB. Chip umożliwia obsługę cyfrowego sygnału audio o wysokiej rozdzielczości, PCM do 32bit 768kHz i DSD do DSD512 oraz zapewnia współpracę z większością systemów: Windows 10, Mac OS, Linux, iOS czy Android.

QCC5125 i Bluetooth 5.0

Dzięki układowi QCC5125 zaprojektowanemu przez Qualcomm, który zapewnia Bluetooth 5.0, DX3Pro+ posiada certyfikat Hi-Res Wireless. Aby osiągnąć jeszcze lepszą wydajność, wejście Bluetooth jest bezpośrednio połączone z przetwornikiem cyfrowo-analogowym ES9038Q2M w celu dekodowania strumienia audio.

Obwód NFCA

DX3Pro+ korzysta z nowego obwodu Topping NFCA, zoptymalizowanego specjalnie dla tego modelu. Pozwala to na bardzo niski poziom szumów i zniekształceń oraz na używanie DX3Pro+ ze słuchawkami o wysokiej skuteczności, jak również o wysokiej impedancji.

Tryby funkcji i wyjścia przedwzmacniacza

DX3Pro+ oferuje funkcję przedwzmacniacza i nie mniej niż cztery tryby wyjścia do różnych zastosowań:

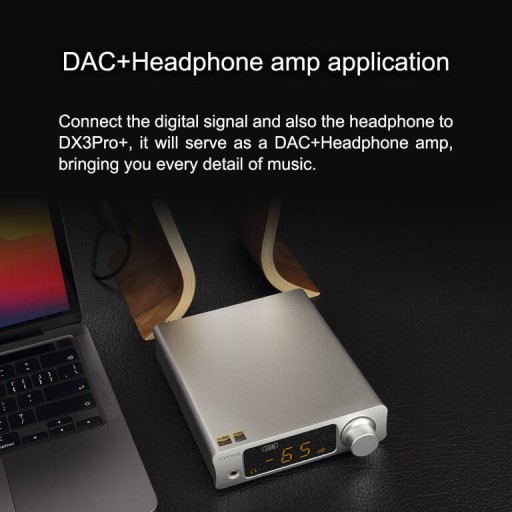

• Wyjście wzmacniacza słuchawkowego
• Wyjście wzmacniacza słuchawkowego + wyjście liniowe
• DAC
• Przedwzmacniacz

Regulowane wzmocnienie

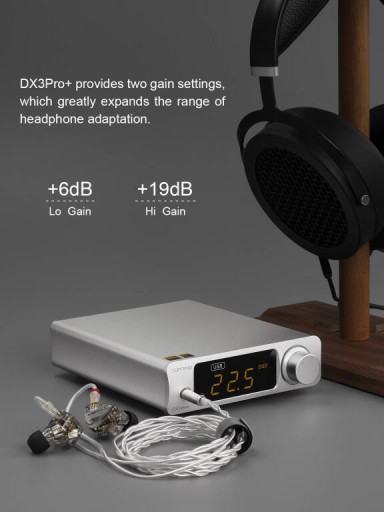

Aby zapewnić kompatybilność z najszerszą gamą słuchawek na rynku, DX3Pro+ posiada dwupoziomową kontrolę wzmocnienia: niski poziom wzmocnienia +6dB i wysoki poziom wzmocnienia +19dB.

• DAC

  THD+N: 0.00015%

  SNR @ A: >122 dB przy 1 kHz

  Pasmo przenoszenia: 20 Hz-20 kHz (+/-0.3dB)

  Poziom wyjściowy: 2.1Vrms @ 0dBFS

  Szum: < 1,8 µVrms

  Przesłuch międzykanałowy: -137dB

  Równowaga kanałów: 0,3 dB

  Impedancja wyjściowa 20 Ohm

  USB : PCM do 32bit 768kHz, Natywny DSD do DSD512, DSD DoP do DSD256, wejście coaxial / optyczne : PCM do 24bit 192kHz, DSD DoP do DSD64

• Wzmacniacz słuchawkowy:

  Moc wyjściowa: 2x 1800mW @ 32Ω, THD+N < 0,1%, 2x 900mW @ 64Ω, THD+N < 0,1%, 2x 250mW @ 300Ω, THD+N < 0,1%

  SNR: 120dB

  Zakres dynamiczny @ 1 kHz: 120dB

  Pasmo przenoszenia: 20Hz-20kHz (±0,3dB), 20Hz-40kHz (±0,7d)

• Ogólne:

  Wejścia: USB / Optyczne / Koncentryczne / Bluetooth

  Wyjście liniowe: RCA

  Wyjście wzmacniacza słuchawkowego: 3,5 mm

  Zasilanie: DC15V/1A

Produkt jest nowy, oryginalnie zapakowany.

Funkcjonalność

Przetwornik DAC to samodzielna jednostka zdolna do przetwarzania sygnału cyfrowego na analogowy, który następnie zostaje wysłany do wzmacniacza. Stąd też posiada komplet wejść cyfrowych np. koaksjalnych, optycznych oraz wyjść analogowych np.: 2xRCA, 2xXLR etc.

Standardem staje się także wejście USB dla PC-Audio, które pozwala na użycie komputera/laptopa/tableta jako zewnętrznego źródła – wtedy DAC zostaje zainstalowany jak zewnętrzna karta dźwiękowa i zazwyczaj nie wymaga dedykowanych sterowników.

Główną rolą przetwornika wolnostojącego DAC jest poprawa parametrów dźwiękowych w stosunku do oryginalnego źródła np. odtwarzacza CD/DVD/Bluray/sieciowego/strumieniowego. Źródło pozostaje tzw transportem, który przejmuje na siebie rolę odkodowywania sygnału cyfrowego, który następnie zostaje przesłany do przetwornika DAC – ten zaś przetwarza je na sygnał analogowy i przesyła je do wzmacniacza.

Zakup przetwornika DAC polecany jest wszystkim tym osobom, które planują wymienić odtwarzacz CD na nowy lub dokupić dedykowany odtwarzacz CD w miejsce wielofunkcyjnego źródła dźwięku np. odtwarzacza Blu-ray lub sieciowego.

Specyfikacja techniczna

Moc ciągła (RMS):

2x 1800mW @ 32Ω

Typ:

Tranzystorowy

Kontrola tonów:

NIE

SEKCJA AUDIO:

------

Przetwornik DAC:

ESS ES9038Q2M

Stosunek sygnał/szum:

122dB

Zniekształcenia THD:

THD+N < 0.1%

Pasmo przenoszenia:

20Hz-40kHz

Impedancja wyjściowa:

20Ω

FUNKCJONALNOŚĆ MULTIMEDIALNA:

------

Wi-Fi:

NIE

AirPlay:

NIE

Bluetooth:

• TAK
• 5.0

USB DAC:

TAK

WEJŚCIA/WYJŚCIA:

• ------
• USB Audio

Wejście optyczne:

1

Wejścia koaksjalne:

2

Wyjścia 2xRCA liniowe:

1

Złącze słuchawkowe:

3.5mm mini jack

Wejście Ethernet/LAN:

NIE

Trigger:

NIE

Inne złącza:

USB

Zakres dynamiki:

122dB

Wyjście pre-out:

1

Regulacja głośności:

TAK

aptX:

• TAK
• aptX HD

Obsługiwane słuchawki:

Do 600 Ohm

INNE:

Bluetooth 5.0

::

AAC, SBC, aptX, aptX LL, aptX HD, LDAC

::

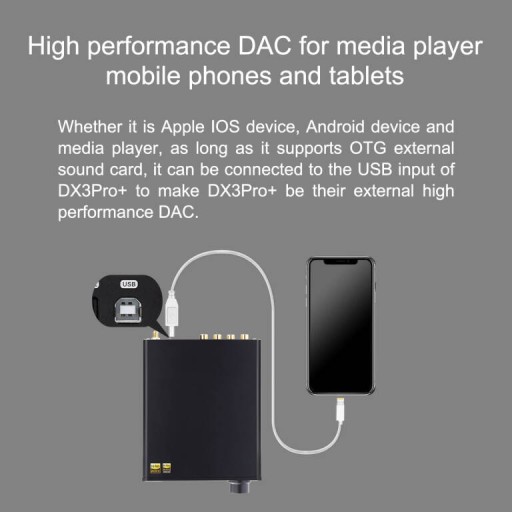

Możliwość podłączenia urządzeń mobilnych przez Bluetooth i USB (wymagana przejściówka OTG)

Pilot:

TAK

Zasilacz:

15V DC 1A

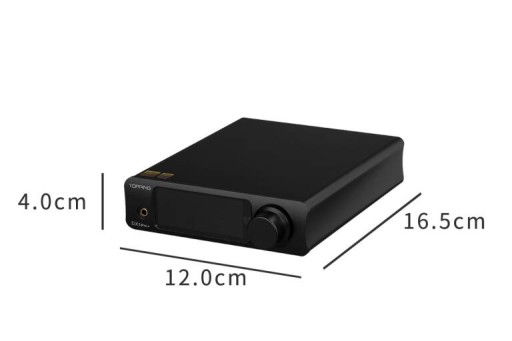

Wysokość:

4cm

Szerokość:

12cm

Głębokość:

16.5cm

Waga:

400g

Gwarancja:

24 miesiące

Przenośny:

NIE

Przetwornik DAC:

ES9038Q2M

USB OTG:

TAK
