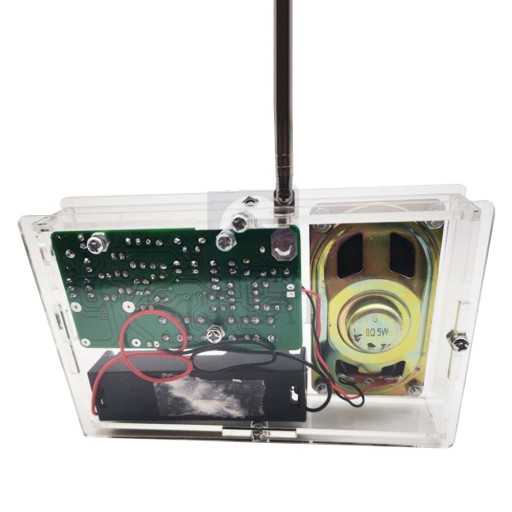

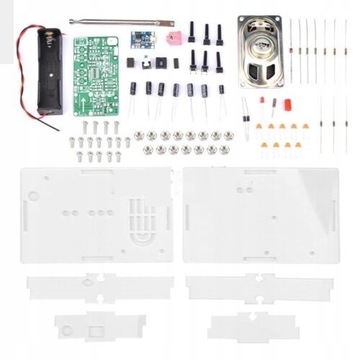

Цифровая магнитола для самостоятельной сборки с корпусом

Cyfrowe Radio FM

z obudową pleksi

Układ do samodzielnego montażu, wymaga lutowania.

Trudność układu Zawansowany , czas montażu 150 minut.

Napięcie wejściowe ładowania: 4.5V-5.5V DC;

Zakres modulacji częstotliwości: 87MHZ-108MHZ;

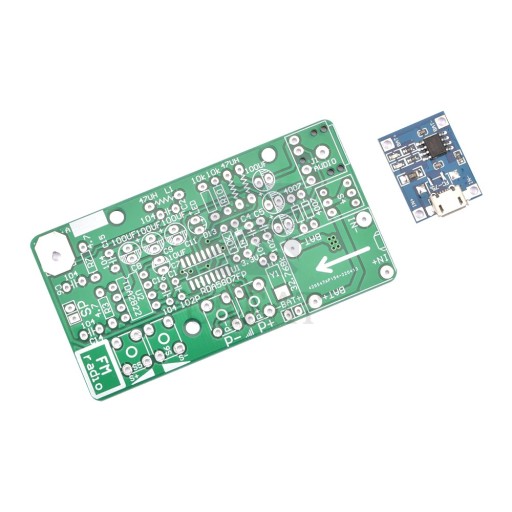

Rozmiar płytki: 7.6CM x 4.2CM;

Rozmiar obudowy : 13.2cm x 8.3CM x 2.6CM

Mini Jack: 3.5 podwójny kanał

Głośnik : 8 Ohm 5W.

Funkcja:

Lewe dwa przyciski służą do regulacji głośności.

Prawe dwa przyciski służą do przełączania stacji FM.

Przełącznik z boku to wyłącznik zasilania. Góra jest włączona, a dół jest wyłączony.

Gniazdo zasilania służy do ładowania akumulatora 18650.( brak w zestawie)

Naciśnij włącznik zasilania, wskaźnik świetlny się zaświeci, naciśnij P-/P +, aby przełączyć radio, po przełączeniu radia, jeśli jest bezgłośny, poczekaj maksymalnie 10 sekund przed wyszukiwaniem kolejnej stacji radiowej , jeśli sygnał  jest słaby ,  można zmienić kierunek anteny.

Naciśnij S +/S-, aby kontrolować głośność. Można go słuchać  jako dwukanałowy przez  słuchawki. Jeśli używasz głośnika do słuchania radia, jest to mono. Głośnik jest wyciszony, gdy słuchawki są podłączone.

Czerwone światło świeci się, gdy bateria jest ładowana, a niebieskie światło świeci się, gdy jest w pełni naładowana. Staraj się nie słuchać podczas ładowania. Akumulator nie ma wskazania napięcia. Jeśli słuchasz przez długi czas lub czujesz, że głośność spadła lub sygnał się pogorszył, powinieneś ładować go na czas i często ładować. Bateria 1000MAH może być używana przez około 7-8 godzin po pełnym naładowaniu.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja w wersji Elektronicznej do pobrania pod kodem QR

lub pod linkiem poniżej     https://drive.google.com/file/d/1Ycfbbs1dQu_9R5v510a-dkE-UpTD1v6i/view?usp=share_link
