SIMPSON AH16050 анкерный соединитель

SIMPSON ZŁĄCZE KOTWIĄCE

AH16050 - 1 szt

Złącza AH to najprostsze rozwiązanie pozwalające poprawnie zakotwić drewnianą ścianę szkieletową do fundamentu. Warto zwrócić uwagę na dwie cechy tego złącza sprawiające że mimo swojej prostoty bardzo dobrze spełnia swoją funkcję.

Po pierwsze, wysokie ramię pionowe pozwala wbić dużą ilość gwoździ w słupek montowanej ściany i uzyskać odpowiednią nośność zakotwienia.

Po drugie, niezbędnym elementem połączenia jest gruba podkładka US40/50/10 (do kupienia w oddzielnej aukcji), która zapewnia równomierne rozłożenie siły kotwiącej na całą powierzchnie ramienia poziomego.

Zalety

• Prosty montaż
• Obliczone statycznie
• Mocne i trwałe połączenia
• Gwoździowanie pełne lub częściowe

Połączenie

• Element główny: beton
• Element drugorzędny: drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Obszar zastosowań

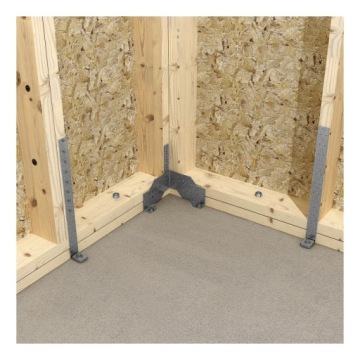

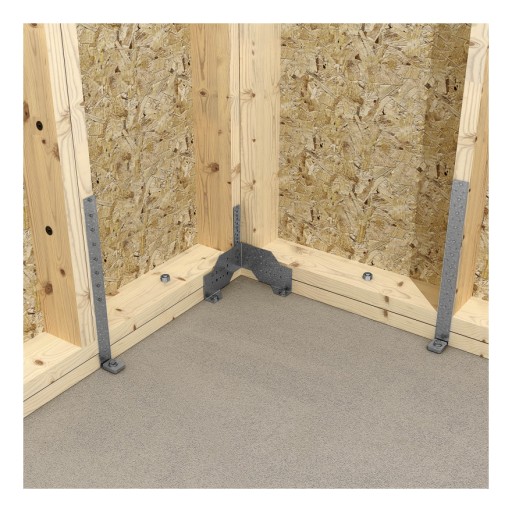

• Do łączenia drewnianych konstrukcji z betonowym fundamentem. Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.

Mocowanie

• Mocowanie kątowników do drewna - przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
• Mocowanie kątowników do beton - należy zastosować kotwy mechaniczne (WA) lub chemiczne (AT-HP) Simpson Strong-Tie.
• Niezbędnym elementem połączenia jest gruba podkładka US40/50/10 która zapewnia równomierne rozłożenie siły kotwiącej na całą powierzchnie ramienia poziomego.

Wszystkie zdjęcia są poglądowe.

Należy zwrócić uwagę na wymiary złącza, którego dotyczy aukcja.
