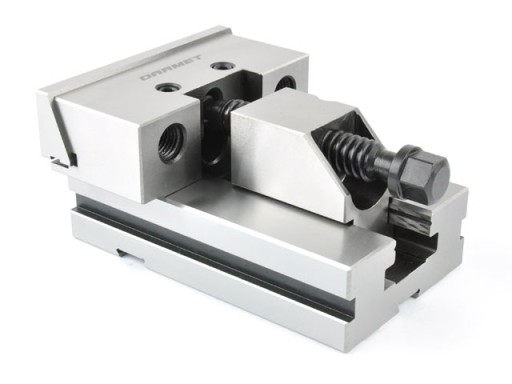

IMADŁO PRECYZYJNE ROZDZIELNE MODUŁ I 100 mm FPZ

Imadło precyzyjne modułowe rozdzielne 100 mm FPZ moduł I DARMET

Producent: DARMET

• Model: FPZ
• Szerokość szczęki: 100 mm
• Typ: modułowe

📑 Właściwości :

• Imadło maszynowe modułowe z numerem 1 wyposażone w pojedynczą szczękę ruchomą.
• Wysoka dokładność wykonania pozwala stosować imadła w zespole, aby ustawiać duże, nieforemne elementy. Maksymalna odchyłka podstawy ±0,01 mm.
• Po obu stronach korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.
• Ruch szczęki po łożu jest idealnie wyważony, swobodny posuw przy nieodczuwalnym luzie.
• Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).
• Na spodzie łoża znajdują się rowki pod kamienie ustalające do ustawienia narzędzia w stołach z rowkami teowymi.

• Obsada szczęki odpowiada za jej blokadę pozycji oraz jako system szybkozaciskowy pozwala na natychmiastową zmianę pozycji szczęki bez czasochłonnego pokręcania korbą.
• Precyzyjne urządzenie rozdzielne ze stali stopowej do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.
• Specjalna konstrukcja gniazd od wkładek dociska detale do korpusu w dół.
• W zestawie znajdują się niezbędne akcesoria do umocowania i prawidłowej pracy imadła.
• Cała rodzina modeli imadeł maszynowych FPZ (FPZ, FPZB, FPZV, FPZD) pozwala razem pracować w zespole, aby ustawiać duże, nieforemne elementy.
• Kolejne moduły również dostępne w naszej ofercie:

1. FPZ 100 - moduł II
2. FPZ 100 - moduł III

📑 Dane techniczne:

• S: 100 mm
• h: 30 mm
• L: 140 mm
• H: 63 mm
• A: 75 mm
• H1: 35±0,01 mm
• d: 16 mm
• Waga: 10,75 kg

📑 Przykłady montażu zespołu imadeł:

Imadła modułowe DARMET pozwalają na idealne mocowanie nawet dużych przedmiotów obrabianych, wymagających najcięższego sprzętu korzystającego ze stołu obróbczego jako powierzchni. Imadła modułowe to idealne rozwiązanie dla różnorodnego zastosowania i doskonałe uzupełnienie lub alternatywa dla pojedynczych lub podwójnych imadeł. Konstrukcja wykonana z hartowanej i szlifowanej stali. Pozwala na maksymalną wydajność maszyny dzięki:

• zwiększonej mocy zacisku elementu obrabianego,
• całkowitej eliminacji wibracji,
• wyższej dokładności pracy.

Elementy modułowe są standardowymi częściami imadła: częścią ruchomą i częścią stałą, w rezultacie zapewniając, całkowicie niezależnie, zwiększoną wszechstronność użytkowania. Konstrukcja modułowa zapewnia szeroki zakres kombinacji ustawień i rozwiązań.
