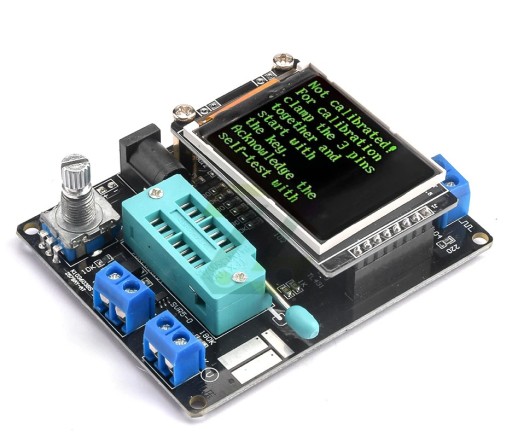

GM328A Tester próbnik miernik napięcia częstotliwości

Tester próbnik elektroniczny

GM328A LCD (HW-849A)

Test : diody, pojemnościowy ,miernik częstotliwości, napięcia PWM, Generator sygnału prostokątnego

Cyfrowy wyświetlacz LCD, czytelny, może wyświetlać dane pomiarowe i grafikę.

Obrotowy przełącznik sterujący, pomiar jednym klawiszem, łatwy w użyciu.

Głównym chipem jest DIP, który jest wygodny dla entuzjastów elektroniki do majsterkowania lub aktualizacji głównego układu.

Użyj baterii 9V (brak w zestawie), możesz również użyć zasilacza DC (DC 6.8-12V).

Automatyczne wyłączanie, prąd wyłączenia wynosi tylko około 20nA.

Automatyczne wykrywanie tranzystorów NPN i PNP, efekt pola, diody, podwójne diody, tyrystory, tyrystory i automatyczna identyfikacja tranzystorowe przewody przyłączeniowe.

Przetestuj tranzystor NPN i PNP wspólny współczynnik wzmocnienia prądu emitera, napięcie progowe emitera podstawowego i prąd upływowy poza kolektorem.

Obsługuje 2 pomiary rezystancji, wyświetla napięcie dodatnie i ujemne, stan włączenia.

Maksymalna rozdzielczość pomiaru rezystancji wynosi 0,01ohm, a maksymalna może być mierzona to 50Mohm.

Piny komponentu są automatycznie testowane i wyświetlane na wyświetlaczu.

Zmierz napięcie progowe bramy i pojemność bramki FET.

Dla następującej rezystancji 2100Ω zmierzyć jego indukcyjność w tym samym czasie, a zakres pomiarowy wynosi od 0.01mH-20H.

Może być używany jako generator sygnału i miernik częstotliwości: zakres częstotliwości wynosi od 1Hz do 2MHz i może generować sygnały 1%-99% PWM (modulacja szerokości impulsu).

Uwaga:

Przed pomiarem pojemności kondensator musi zostać rozładowany, w przeciwnym razie miernik może zostać uszkodzony.

Specyfikacja:

Wyświetlacz: 160*128 LCD

Zasilanie: bateria 1*9V (brak w zestawie); DC 6.8-12V

Prąd: ok. 30mA

Pomiar rezystancji: maksymalny. 50 megaomów

Odporność na rozdzielczość: 0.01ohm

Pomiar pojemności: 25pF ~ 100mF

Rozdzielczość pojemności: 1pF

Napięcie prądu stałego pomiar: do 50V

Rozmiar ekranu: 3.7*3cm / 1.45*1, 18in

Rozmiar PCB: 7.8*6.2cm / 3.1*2, 44in

Wielofunkcyjny tester próbnik elektroniczny do automatycznego wykrywania tranzystorów NPN i PNP, FET, diod, podwójnej diody, tyrystora, SCR, automatycznej identyfikacji pinout tranzystora. Może być również używany jako sygnał kwadratowy i sygnał PWM generator.

Funkcje:

Cyfrowy wyświetlacz LCD do łatwego odczytu, może wyświetlać zmierzone dane i grafikę.

Obrotowy przełącznik sterujący, kluczowy pomiar dla wygodnego użytkowania.

Główny układ to DIP, łatwy dla entuzjastów elektroniki do majsterkowania lub aktualizacji głównego układu.

Użyj baterii 9V (brak w zestawie), można również użyć zasilania prądem stałym (DC 6.8-12V).

Automatyczne wyłączanie, prąd wyłączenia wynosi tylko około 20nA.

Automatycznie wykrywa tranzystory NPN i PNP, FET, diody, podwójną diodę, tyrystor, SCR, automatyczną identyfikację pinout tranzystora.

Przetestuj współczynnik wzmocnienia prądu tranzystora NPN i PNP, napięcie progowe emitera podstawowego, z prądu upływu kolektora.

Wsparcie 2 rezystory pomiaru, pokazać jego pozytywne i negatywne, on-state napięcia.

Pomiar rezystancji maksymalna rozdzielczość 0.01Ω, można zmierzyć do 50MΩ.

Automatycznie przetestuj szpilki komponentu i pokaż na wyświetlaczu.

Zmierz napięcie progowe bramki FET i pojemność bramki.

Dla następującego rezystora 2100Ω podczas pomiaru jego indukcyjności zakres pomiarowy od 0.01mH - 20H.

Może być używany jako generator sygnału i miernik częstotliwości: zakres częstotliwości od 1Hz-2MHz i może generować sygnały 1%-99% PWM (modulacja szerokości impulsu).

Uwaga:

Przed pomiarem pojemności kondensator musi zostać rozładowany, w przeciwnym razie bardzo prawdopodobne jest uszkodzenie miernika.

Dane techniczne:

Wyświetlacz: 160*128 LCD

Zasilanie: bateria 1*9V (brak w zestawie); DC 6.8-12V

Natężenie prądu: około. 30mA

Pomiar rezystancji: Max. 50MΩ

Rozdzielczość rezystancji: 0,01 Ω

Pomiar pojemności: 25pF ~ 100mF

Rozdzielczość pojemności: 1pF

Napięcie prądu stałego pomiar: do 50V

Rozmiar ekranu: 3.7*3cm / 1.45*1, 18in

Rozmiar PCB: 7.8*6.2cm / 3.1*2, 44in

Waga produktu: 66g / 2.3 uncji

Waga opakowania: 69g / 2.45oz

Lista pakietów:

1 * Tester próbnik elektroniczny

Angielska instrukcja obsługi:
