НАЗЕМНАЯ АНТЕННА TELEVES V+ MIX + БЛОК ПИТАНИЯ TELEVES

ANTENA KIERUNKOWA ZEWNĘTRZNA TELEVES V MIX UHF +VHF + WZMACNIACZ 20dB + ZASILACZ TELEVES 12V 2 WYJŚCIWY

DVB-T/T2

ANTENA NAZIEMNA, KIERUNKOWA, ZEWNĘTRZNA DVB-T/T2 UHF +VHF Z FILTREM LTE ZE WZMACNIACZEM + ZASILACZ TELEVES 12V 2 WYJŚCIOWY.

Antena V+ MIX łączy w sobie dwie anteny do odbioru UHF i VHF. Część UHF to antena o konstrukcji typu "V", złożona z dwóch Yagi nałożonych w pionie i w fazie, co pozwala na uzyskanie bardzo dobrego zysku. Ponadto, antena zawiera filtr z tłumieniem w pasmach wyższych niż kanał 48, który nie wpływa na płaskość charakterystyki częstotliwościowej pasma przepustowego (kanały 21-48). To sprawia, że antena nadaje się do 2. Dywidendy Cyfrowej (LTE700).

W przypadku odbioru BIII antena zawiera dwa elementy dipolowe, które umożliwiają jej instalację w pionie lub poziomie, ułatwiając dostosowanie polaryzacji odbioru w tym paśmie w zależności od danego scenariusza.

Antena V+ MIX pozwala zapewnić wzrost wzmocnienia sygnału w obu pasmach do 20dB, dzięki wbudowanemu wzmacniaczowi o stałym wzmocnieniu, który jest aktywowany przez zasilanie anteny.

Cechy wyróżniające:

- Wszechstronność: pionowa lub pozioma polaryzacja dipoli BIII

- Wysokie wzmocnienie: zawiera wzmacniacz oparty na technologii MMIC, który zapewnia antenie wzrost wzmocnienia do 20dB przy zasilaniu anteny

- Szybki i bezpieczny system montażu anteny

- Bardzo wytrzymałe mechanicznie, z wyjątkową odpornością na wibracje

- Zaprojektowane i wyprodukowane w Europie oraz poddane surowej kontroli jakości

Ogólna charakterystyka:

- Kompaktowość: dobry stosunek wzmocnienia do długości

- Płaskość w charakterystyce częstotliwościowej pasma UHF

- Wykonane z aluminium (nierdzewne), zapewniającego długą żywotność oraz z tworzywa ABS, zapewniającego doskonałą odporność na niesprzyjające warunki atmosferyczne

- System mocowania do masztu wykonany z odlewu Zamak zapewnia dużą wytrzymałość i stabilność w niesprzyjających warunkach atmosferycznych.

PARAMETRY TECHNICZNE:

- Profesjonalna antena cyfrowa o wysokiej skuteczności: odbiór pasma VHF (174-230) UHF (470-698MHz)

- Kanały VHF (5-12) UHF (21-48)

- Wbudowany filtr LTE

- Do montażu na zewnątrz: odporna na wodę i promieniowanie UV

- Idealna na obszarach o trudnych warunkach odbioru

- Składana wytrzymała konstrukcja

- Impedancja: 75 Ohm Złącze: typu FF

- Zysk energetyczny: 22 dB (VHF), 33dB (UHF)

- Współczynnik przód/tył: >0 VHF, >20dB UHF

- Maksymalny prąd 45mA

- Obciążenie wiatrem 85,5N (@130Km/h), 117,5N (@150Km/h)

- Średnica masztu 20-50mm

ZASILACZ TELEVES PICOKOM 12V 200mA 2 WYJŚCIA

ZASTOSOWANIE W TFORCE DAT BOSS, DAT BOSS MIX, DAT BOSS LR, DINOVA, V+MIX WYKORZYSTUJĄC 1 LUB 2 WYJŚCIA

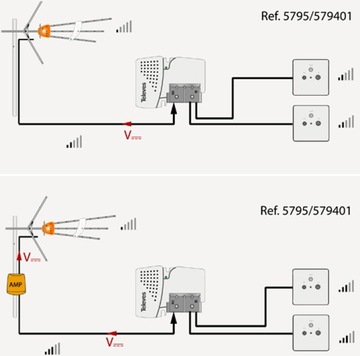

Zasilacz domowy 12V (200mA), przekazujący zasilanie za pośrednictwem wejściowego kabla koncentrycznego, umożliwiając jednocześnie przejście sygnału TV. Stosowany w instalacjach do zasilania wzmacniaczy masztowych lub systemu BOSS. Wyposażony w rozgałęźnik do generowania dwóch wyjść.

Cechy wyróżniające:

- Zasilacz impulsowy o dużej wydajności: mniejszy pobór prądu aż o 40%

- Bardzo niskie zużycie prądu

- Estetyczny design i zredukowane wymiary: montaż w obudowach o wymiarach 100x100 mm

- System połączeniowy EasyF

- W pełni zautomatyzowana produkcja poddana rygorystycznym kontrolom jakości

Ogólna charakterystyka:

- Przykręcane do ściany

- Straty przejściowe różnią się w zależności od liczby używanych wyjść

System połączeniowy EasyF - łatwy i szybki montaż

EasyF jest innowacyjnym systemem połączeniowym przewodu wewnętrznego (żyły) kabli koncentrycznych. Żyła jest wprowadzana bezpośrednio do urządzenia, zwiększając w ten sposób niezawodność połączenia. Ponadto, dzięki braku zastosowania złączy F, możliwa jest redukcja wymiarów urządzenia oraz zabezpieczenie dwóch kabli za pomocą jednej śrubki.

- Oszczędność czasu: szybszy montaż, brak potrzeby nakładania złączy na kable koncentryczne. Ponadto, unika się procesu gwintowania/nakręcania złączy w urządzeniu, co czasem jest wręcz niemożliwe z powodu braku odpowiedniej przestrzeni

- Niezawodne połączenie: kołnierz, który utrzymuje kabel, uniemożliwia poluzowanie kabla

- Oszczędność w kosztach: instalacja nie wymaga dodatkowych złączy typu F lub IEC

- Optymalizacja przestrzeni: wejścia oraz wyjścia znajdują się po tej samej stronie urządzenia, dzięki czemu unika się zaginania kabli oraz ułatwia się prace instalacyjne

- Trzy proste kroki montażowe - połączenie dwóch kabli wymaga jedynie odkręcenia i przykręcenia pokrywy:

1. Odkręć pokrywę rozgałęźnika, aby uzyskać dostęp do połączenia

2. Wprowadź wcześniej przygotowany kabel koncentryczny

3. Zamknij i przykręć pokrywę

Dowiedz się więcej o niezawodności systemu EasyF

Dzięki EasyF, połączenie kabla koncentrycznego z urządzeniem jest wykonywane poprzez zautomatyzowany system wprowadzenia żyły kabla do kontaktu, bez konieczności wykonywania spawu.

-  Dłuższa żywotność urządzenia: eliminacja spoin wydłuża żywotność urządzenia

- Redukcja awaryjności, zazwyczaj spowodowanych przez spawanie na zimno

- Optymalizacja oddziaływania elektromagnetycznego przy wysokich częstotliwościach

- Wzmocnienie naszego zaangażowania w ochronę środowiska: brak zanieczyszczeń spowodowanych procesami spawania oraz mniejsze zużycie prądu w procesach produkcyjnych

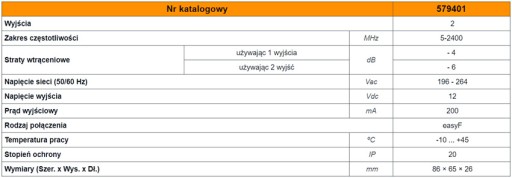

PARAMETRY TECHNICZNE:

- Typ zasilacza: wewnętrzny

- Wyjścia 2 typu EasyF

- Częstotliwość pracy 5-2400MHz

- Straty na wyjściu:

na 1 wyjściu: 1,5dB (5-862MHz), 4dB (862-2400MHz)

na 2 wyjściach 4-10dB (50862MHz), 5dB (862-2400MHz)

- Napięcie wyjściowe 12V

- Prąd wyjściowy 200mA

- Prąd wejściowy 30mA, 3,5W

- Napięcie sieci 196 - 264V (50-60Hz)

- Połączenia typu EasyF

- Wbudowany bezpiecznik bezpiecznik 800mA 250V

- Temperatura pracy -5 - 45 st.C

- Stopień ochrony IP20

- Waga 130g

- Wymiary: 90 x 68 x 28mm

KOMPLET ZAWIERA:

- zasilacz

- kabel zasilający 90cm

- instrukcja
