Moduł BMS Smart Li-Ion 7S 100A CAN/RS485 Programowalny z obsługą Bluetooth i aplikacji

Programowalny moduł BMS do pakietów Li-Ion

Następujące pliki do pobrania znajdują się pod opisem, nad sekcją Opinie o produkcie:

• Instrukcja podłączenia BMS do pakietu ogniw.
• Poradnik doboru BMS.

Moduł BMS do zabezpieczenia przed zwarciem, przeładowaniem, nadmiernym rozładowaniem i funkcją wyrównywania napięć poszczególnych cel.

Przeznaczony wyłącznie do pakietów Li-Ion

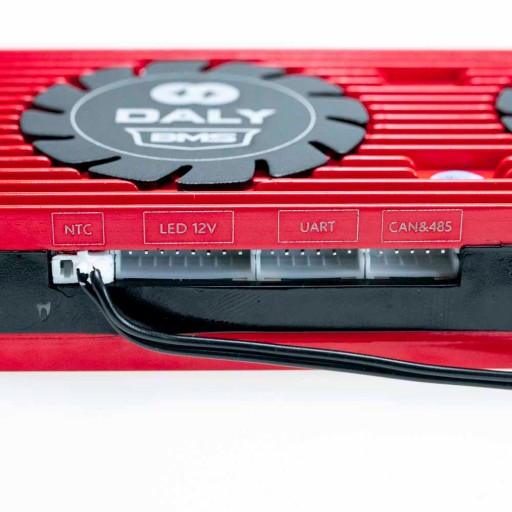

Najnowsza generacja programowalnych BMS Daly. Umożliwia komunikację (podgląd, odczyt danych i zmiana parametrów) za pośrednictwem różnych kanałów komunikacji:

• Moduł Bluetooth – zawarty w zestawie- podgląd i programowanie poprzez aplikację mobilną (Android, IOS)
• UART- wymagany kabel UART 6-PIN>USB
• RS485- wymagany kabel RS485>USB
• CAN- kabel w zestawie, do połączenia z PC wymagany moduł USB->CAN

UWAGA: BMS SMART mogą być wyposażone w jedną lub dwie sondy temperatury. Wysyłamy je zamiennie w zależności od posiadanych zapasów. Jeżeli jest to istotne, prosimy o ustalenie posiadanej wersji przed zakupem.

Układ dostarczany jako gotowy do pracy przy standardowych parametrach, odpowiadających typowym ogniwom dostępnym na rynku.

Korzystając z metod komunikacji opisanych powyżej, parametry te mogą być zmieniane przez projektanta pakietu, tak by dostosować je do specyficznych wymagań, np. można ograniczyć zakres temperatur ładowania lub zwiększyć minimalne napięcie wyłączenia pakietu, tak by zwiększyć jego trwałość.

Nowoczesna konstrukcja układu zapewnia

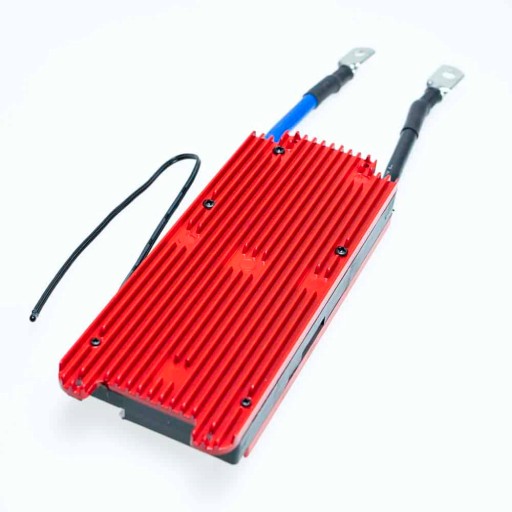

• Odporność na kurz, wibracje, uderzenia -idealny do wymagających zastosowań.
• Wspólny port zasilania- nie wymaga doprowadzenia osobnego kabla od ładowarki
• Mniejsze wydzielanie ciepła przy tym samym obciążeniu, niż układy konkurencyjne
• Możliwość współpracy z ekranem LCD
• Możliwość współpracy z inteligentnym, diodowym wskaźnikiem napięcia

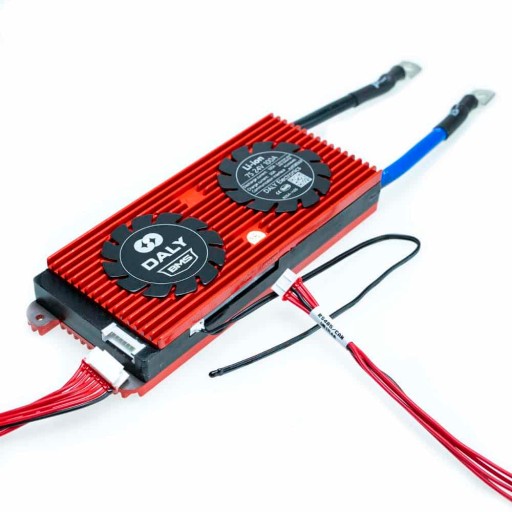

Dostarczany w komplecie z kablem do podłączenia poszczególnych ogniw i modułem BT.

UWAGA: Wszystkie BMS SMART mają większy pobór prądu niż BMS standardowe. Wynika z tego konieczność doładowywania pakietów podczas długiego przechowywania!

Do programowania i monitoringu parametrów, konieczne jest pobranie aplikacji.

• Napięcie akumulatora: 24V 7S
• Maksymalny ciągły prąd rozładowania: 100A
• Marka: DALY
• Typ ogniwa: litowo-jonowe (Li-Ion)
• Maksymalne napięcie ładowania: 29,4V
• Wyprowadzenia: Przewód 2x8mm2
• Maksymalny prąd ładowania: 50A
• Pobór prądu w czasie pracy: 10mA
• Prąd balansowania ogniw: 30mA +/-5
• Wymiary: 165x65x24mm
• Waga: 450g
