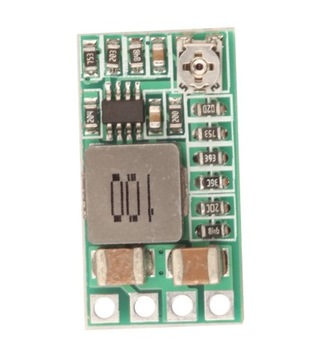

Przetwornica DC-DC Step-Down (Buck)

IN: 4,5-24V

OUT: 1,8V / 2,5V / 3,3V / 5V / 9V / 12V / ADJ

Cechy:

• napięcie wejściowe: 4,5V-24V (musi być wyższe niż napięcie wyjściowe)
• napięcie wyjściowe: 1,8V / 2,5V / 3,3V / 5V / 9V / 12V / ADJ
• napięcie wyjściowe regulowane potencjometrem: ADJ (0-17V)
• prąd wyjściowy: max 3A (dla 12V 1,5A)
• rekomendowany prąd max dla pracy długotrwałej: 2,1A
• konfiguracja zworkami na spodzie PCB
• zabezpieczenie przed zwarciem wyjścia
• częstotliwość przełączania: 500KHz
• tętnienia: 20mV
• wewnętrzny pobór prądu: 0,85mA
• temperatura pracy: -40℃ do 85℃
• wymiary modułu: 20x10,5x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Sprawność do 97,5% zgodnie z charakterystyką zmierzoną przez producenta.

Uwaga, układ nie posiada ochrony przed podłączeniem napięcia wejściowego o odwrotnej polaryzacji!

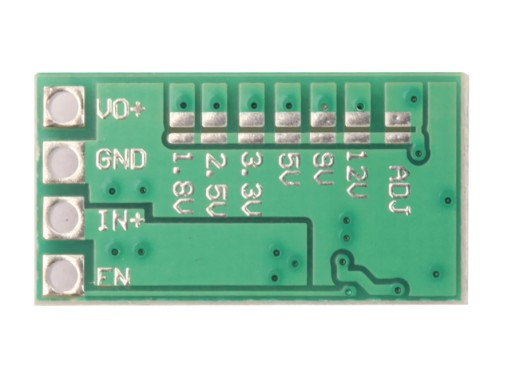

Sposób podłączenia:

• napięcie wejściowe: IN+ (plus) / GND (masa)
• napięcie wyjściowe: VO+ (plus) / GND (masa)

Pin EN służy do dodatkowego sterowania modułem, umożliwia aktywowanie/deaktywowanie wyjścia (domyślnie nie podłączając nic wyjście jest aktywne)

Nastawa napięcia:

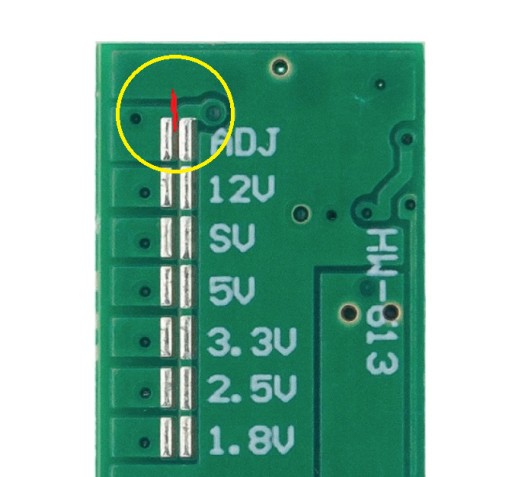

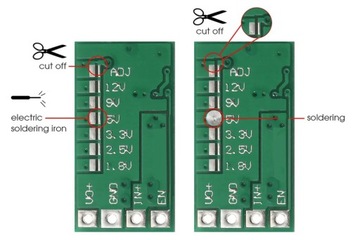

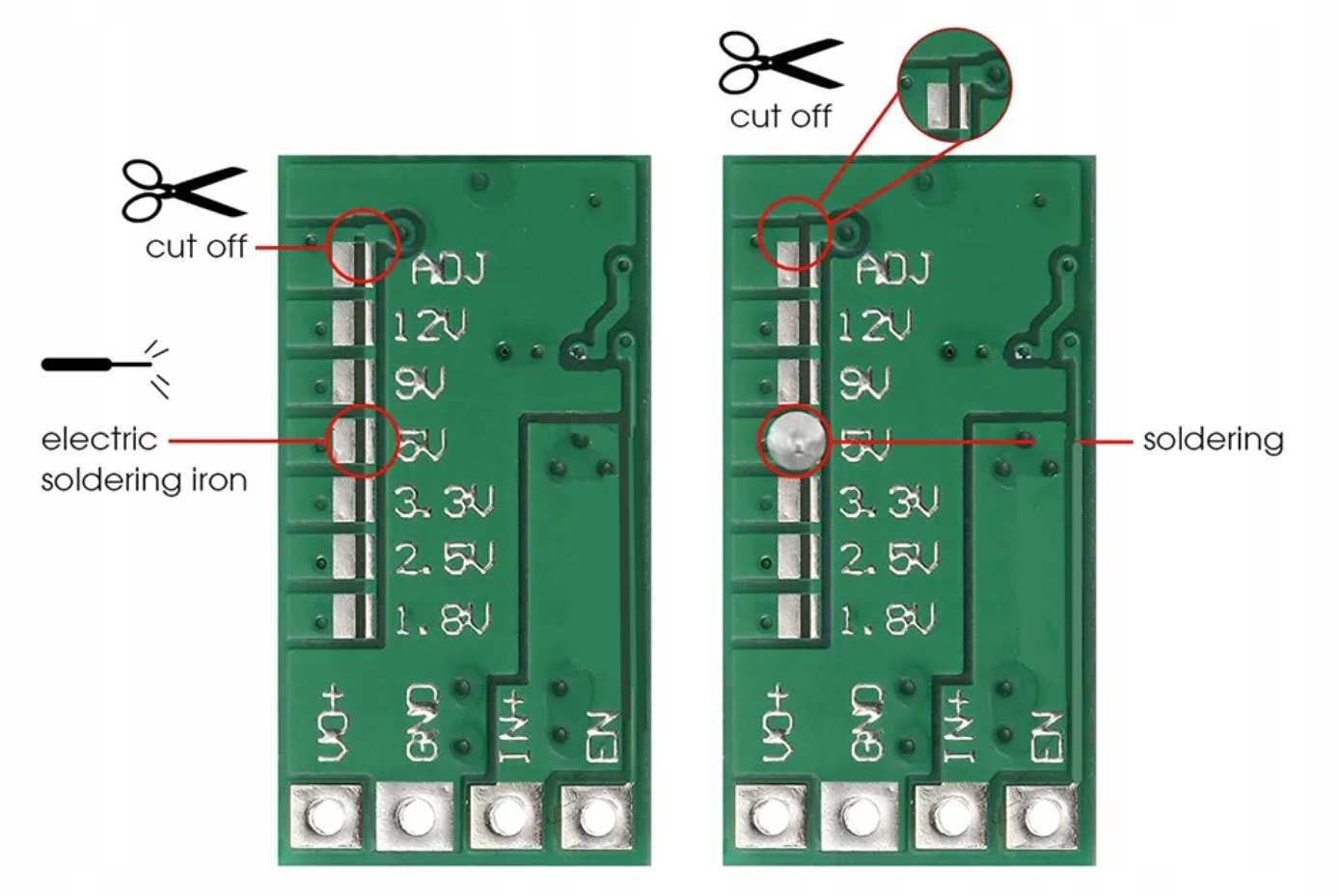

W celu nastawienia sztywnego napięcia, zwieramy cyną jedną ze zworek, a następnie należy przeciąć ścieżkę zaznaczoną na rysunku obok (domyślne zwarcie opcji ADJ z potencjometru).
