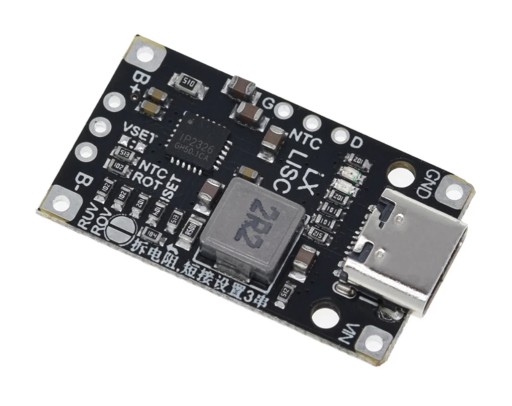

Зарядное устройство и балансир для литий-ионных аккумуляторов 15 Вт BMS 2S (8,4 В) USB-C / 0067

Moduł uniwersalny zarządzający pracą akumulatora 2S (po przeróbce również 3S)

Balancer i ładowarka QC z USB-C

USB-C - 2S 8,4V (3S 12,6V)

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• moduł można zasilić ładowarką QuickCharge w celu szybszego ładowania ogniw
• prąd ładowania max: 1,5A (do ustawienia rezystorami)
• funkcja balansowania napięcia cel 2S (nie działa dla 3S)
• napięcie ładowania: max. 8,4V dla 2S (12,6V dla 3S) (do ustawienia rezystorem)
• sprawność do 94%
• moc: 15W
• wersja: v2
• regulowany limit czasu ładowania
• zabezpieczenie overvoltage wejścia
• zabezpieczenie undervoltage wejścia
• zabezpieczenie naprądowe wyjścia
• zabezpieczenie overvoltage wyjścia
• zabezpieczenie przed zwarciem wyjścia
• masa: 2,80g
• rozmiar modułu: 32x18x4mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Nastawa parametrów pracy:

VSET: nastawa rezystorem maksymalnego napięcia ładowania ogniw

• 1k: 8,1V 2S (12,3V dla 3S)
• 68k: 8,2V 2S (12,4V dla 3S)
• 120k: 8,3V 2S (12,5V dla 3S)
• brak: 8,4V 2S (12,6V dla 3S) - fabrycznie

ISET: nastawa rezystorami prądu ładowania ogniw (dwóch rezystorów równolegle - patrz schemat poniżej)

• 180k: 0,5A
• 90k: 1A
• 75k: 1,2A
• 60k: 1,5A

Prąd wyjściowy to wynik: 90000/rezystancja.

ROT: limit czasu ładowania

• 68k: 4h
• 100k: brak limitu - fabrycznie
• 120k: 12h
• brak: 24h

NTC: można podłączyć dodatkowo termistor NTC o parametrach B=410, Rn=82k

LED:

• czerwona: sygnalizacja pracy
• niebieska: ładowanie
• niebieska gaśnie gdy naładowano ogniwa
• niebieska miga gdy wykryto błąd (brak połączenia, nieprawidłowe podłączenie)

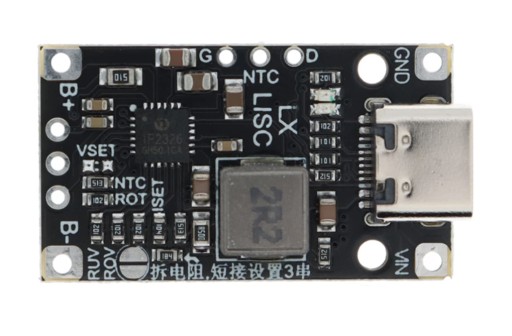

Opis podłączenia:

B+: podłączyć do bieguna dodatniego pakietu

BM: podłączyć do plusa pierwszej celi i minusa drugiej celi - (TYLKO DLA PAKIETU 2S)

B-: podłączyć do bieguna ujemnego pakietu

VIN: wejście ładowarki (USB-C)

GND: minus ładowarki (USB-C)

NTC / GND: opcja do podłączenia termistora NTC

Aby podłączyć obciążenie, należy użyć dodatkowo zabezpieczenia PCM 2S lub 3S odpowiednio do swojego ogniwa gdyż ten moduł nie posiada zabezpieczenia przed nadmiernym rozładowaniem ogniw.

W tym celu pod punkty B+ i B- podłączamy nasz dodatkowy moduł PCM i dopiero z niego odbieramy obciążenie.

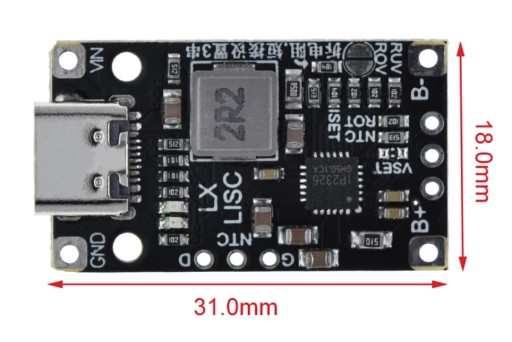

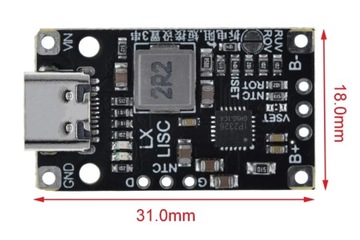

Wymiary PCB:

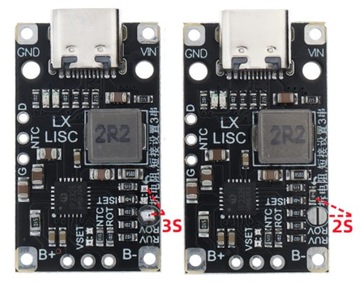

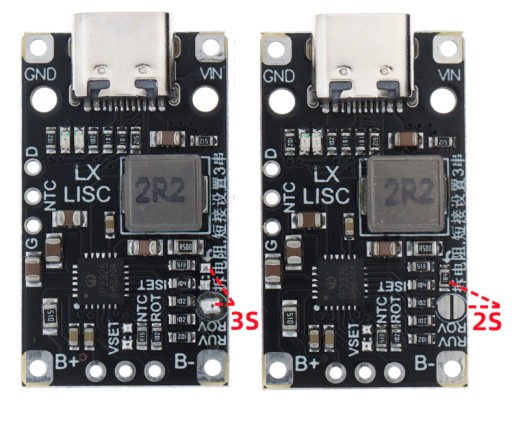

Przeróbka na 3S:

UWAGA: w trybie pracy 3S moduł nie ma funkcji balansu ogniw, należy stosować zewnętrzny moduł!

Do pracy w 3S należy zlutować zworkę i odlutować rezystor zgodnie ze schematem poniżej.
