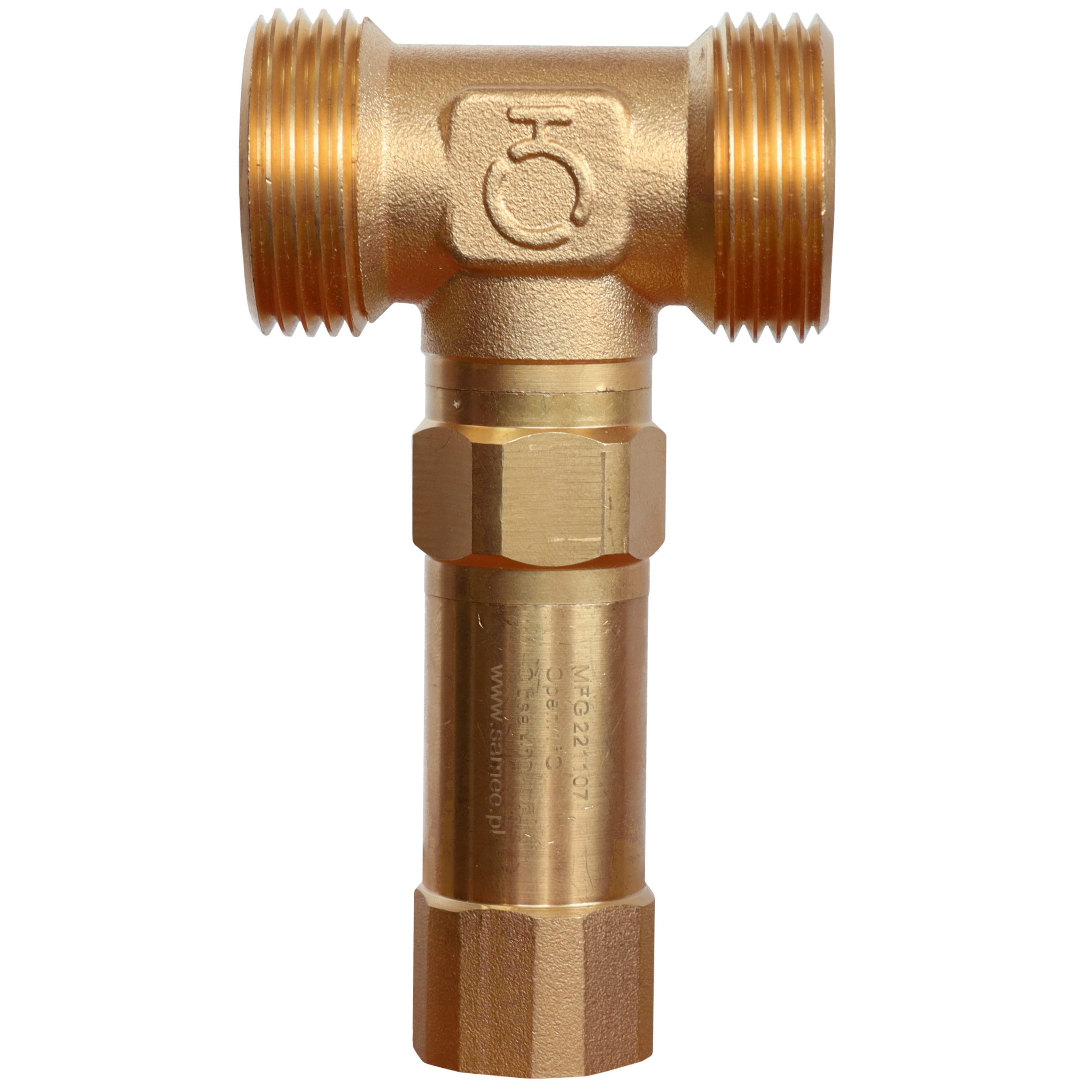

ZAWÓR ZWROTNY ANTYZAMROŻENIOWY DO POMP CIEPŁA MONOBLOK 1''

SAMEE ZAWÓR ANTYZAMARZANIOWY DN25 1"

DO POMP CIEPŁA TYPU MONOBLOK

.

ZAWÓR ANTYZAMARZANIOWY 1"

Zawór serii QS służy do zabezpieczenia instalacji pracujących w układzie zamkniętym z pompą ciepła typu monoblok, napełnionej czynnikiem, jakim jest woda. Jego zadaniem jest zabezpieczenie wymiennika i elementów instalacji przed zamarznięciem, w momencie kiedy dochodzi do zaniku przepływu wody w instalacji na skutek braku zasilania w okresach występowania na zewnątrz ujemnych temperatur.

Temperatura zadziałania zaworu wynosi 3ºC, dzięki czemu następuje wykraplanie czynnika. Maksymalne otwarcie zaworu następuje przy temperaturze 1ºC. Gdy temperatura czynnika osiągnie 4º C - zawór automatycznie się zamknie.

.

Zawór antyzamarzaniowy serii QS podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE.

Zasada działania:

Zawory Samee serii QS stosujemy jako zabezpieczenie przeciwzamarzaniowe dla urządzeń grzewczych – pomp ciepła typu monoblok. Zawory te służą jako dodatkowe zabezpieczenie w wypadku braku zasilania w energię elektryczną.

W przypadku braku prądu w okresie jesienno-zimowym oraz wczesnej wiosny, elementy zewnętrzne instalacji opartej na pompie ciepła typu monoblok narażone są na wychładzanie się czynnika wewnętrznego. W przypadku wody temperatura zamarzania wynosi 0ºC, a woda zmieniając stan skupienia zwiększa swoją objętość około 20%, przez co może powodować uszkodzenia części zewnętrznej instalacji.

Kiedy temperatura czynnika spadnie do 3ºC zawory QS otworzą się, powodując wykraplanie czynnika. Zawór górny zacznie zasysać powietrze (by wyrównać podciśnienie), a dolny cały czas będzie powodował wykraplanie cieczy. Spadek temperatury czynnika jest bezpośrednio związany z otwarciem zaworu wykraplającego. Im niższa temperatura - tym większe jego otwarcie. Maksymalne wykraplanie zaworu następuje przy temperaturze 1°C. Gdy temperatura osiągnie wartość 4°C zawory automatycznie zostaną zamknięte.

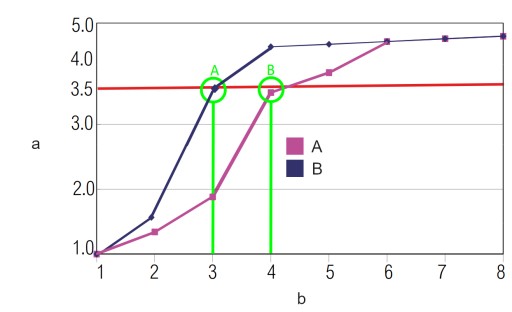

Zasada działania:

A - krzywa podnoszenia

B - krzywa opadania

a - pozycja zaworu (mm) - 1 mm - maksymalne otwarcie

b - temperatura (ºC)

.

Zielone punkty A i B na krzywej to pozycje otwarcia i zamknięcia zaworów.

Zawór otwiera się przy temperaturze 3°C, a pełne zamknięcie następuje przy 4°C. Pełne otwarcie (maksymalny wypływ) następuje przy 1°C.

Montaż:

Zawory antyzamarzaniowe serii QS należy montować zawsze w parach: po jednym na rurze zasilającej oraz powrotnej na odcinku zewnętrznym instalacji - mijankowo, aby wykraplanie z zaworu zamontowanego na górnej rurze nie wypływało na zawór zamontowany poniżej. Montażu należy dokonać w pozycji wertykalnej, spustem skierowanym do dołu. Zawór zamontowany na rurze dolnej nie powinien i nie może stykać się z gruntem czy też fundamentem pompy ciepła, spust powinien być oddalony co najmniej jedną długość zaworu (min. 15 cm).

Zawór powinien być zamontowany z dala od jakiegokolwiek dodatkowego elementu źródła ciepła, by nie zakłócić prawidłowego działania zaworu. W celu właściwej pracy zaworu nie zaleca się jego izolacji.

Budowa:

1. Korpus zaworu
2. Automatyczny zawór stopowy
3. Wkład termostatyczny

Dane techniczne:

• Medium: woda
• Zakres pracy (medium): 0 - 75°C
• Zakres pracy (temperatura zewnętrzna): od -30ºC do 60ºC
• Temperatura zadziałania zaworu: 3ºC
• Temperatura maksymalnego otwarcia (medium): 1ºC
• Temperatura zamknięcia: 4ºC
• Ciśnienie maksymalne: 10 bar
• Natężenie przepływu: 10 m³/h

Wymiary:

• A - 116 mm
• B - 58 mm
• G - 1 cal
