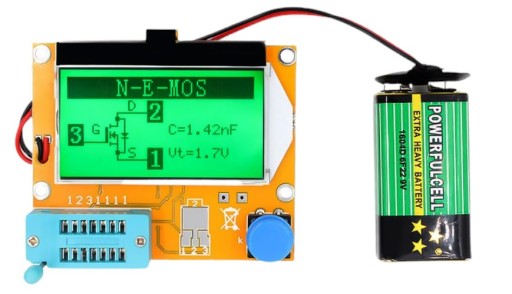

109 тестер электронных компонентов THT – BTE-056

⬇️Opis produktu⬇️ ⭐Polski sprzedawca!⭐

⚡ Mikroprocesorowy tester elementów elektronicznych ⚡

☑️ Zastosowanie:

✔️ Tester automatycznie wykrywa rodzaj i układ wyprowadzeń podłączonego elementu, oraz wyświetla zmierzone parametry badanego elementu.

☑️ Funkcjonalność:

✔️ Tester bada parametry takich elementów jak: rezystory, kondensatory, cewki, dławiki, diody, tyrystory, triaki, tranzystory, tranzystory MOSFET, tranzystory JFET

✔️ Badany element podłączamy dowolnie pod dostępne wyprowadzenia (1-2-3), rozpoznanie, oraz pomiar rozpoczyna się po naciśnięciu przycisku.

☑️ Instrukcja:

✔️ Nieznany element należy umieścić w podstawce tak, by wyprowadzenia elementy były w kolumnach o różnej numeracji. Następnie należy wcisnąć przycisk - tester automatycznie rozpoznaje jaki element został umieszczony oraz jego parametry.

✔️ Wskazane jest przeprowadzenie kalibracji obwodów wewnętrznych, w tym celu należy zewrzeć ze sobą wyprowadzenia 1,2,3 i wcisnąć przycisk - tester przeprowadzi kalibrację i poprosi o umieszczenie kondensatora o dowolnej pojemności, ale nie mniej niż 100nF.

✔️ Kolumna nr "1" jest powielona w celu ułatwienia testowania elementów o większych gabarytach.

☑️ Uwaga!

✔️ Przed pomiarem pojemności, badane kondensatory należy rozładować, poprzez zwarcie wyprowadzeń elementu.

☆ Pomiar pojemności: 25pF - 100 000uF

☆ Pomiar rezystancji: 0,1Ohm do 20MOhm

☆ Indukcyjność: 0.01mH - 20H

☆ Tranzystory: NPN, PNP ( hFE, Uf )

☆ Tranzystory JFET: Vgs, I

☆ Tranzystory MOSFET: napięcie progowe bramki i pojemność

☆ Diody: napięcie przewodzenia, pojemność

☆ Pomiar współczynnika ESR

☆ Tyrystory
