РЕЛЕ ВРЕМЕНИ F&F PCU-507 230В 2х8А

ASYMETRYCZNY PRZEKAŹNIK CZASOWY

• KOD TOWARU: F&F-PCU-507

PRZEZNACZENIE

• Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Nastawa dwóch niezależnych czasów t1 i t2 (czasu pracy i czasu przerwy).

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Tryb pracy: praca cykliczna
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s / 576 godz.
• Sygnalizacja zasilania: LED zielona
• Czas przerwy - regulowany: 0,1s / 576 godz.
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 / 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

FUNKCJE

OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

• Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.

OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

• Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.

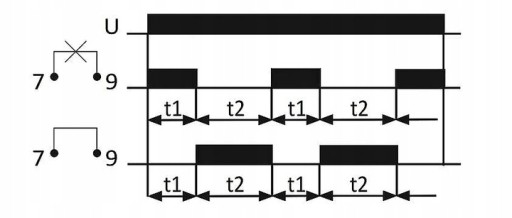

DIAGRAM
