[E5] CBP32S Беспроводная/проводная сигнализация – GSM

Aukcja dotyczy:

Komplet [ E5 ] :

- CBP32S centrala alarmowa ELMES w obudowie z transformatorem

W opisie przy wystawianiu FV będzie powyższy zapis.

AUKCJA - dot. tylko centrali alarmowej w obudowie plastikowej z transformatorem - BEZ akumulatora,

który jest dostępny osobno w innych aukcjach lub kompletach.

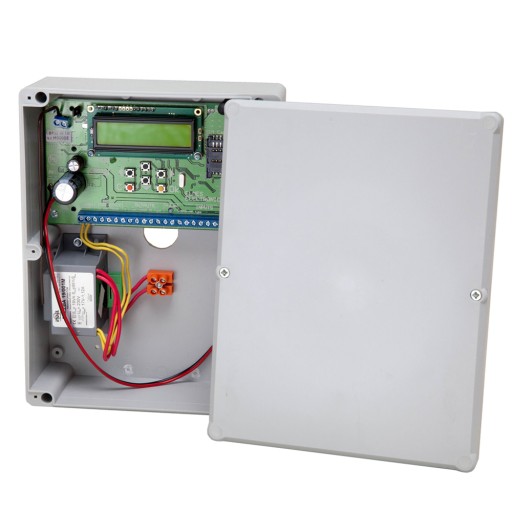

1. CBP32S - Bezprzewodowa/Przewodowa centrala alarmowa z modułem GSM - w obudowie plastikowej z transformatorem.

Centrala alarmowa Elmes Elektronik CBP32S posiada wbudowany moduł telefoniczny GSM i przeznaczona jest do stosowania w instalacjach systemów alarmowych sygnalizacji włamania, napadu, kontroli dostępu i zdalnego sterowania. Współpracuje z bezprzewodowymi detektorami i pilotami produkcji Elmes Elektronik. Centrala obsługuje do 16 użytkowników, do 6 detektorów przewodowych i do 32 detektorów bezprzewodowych.

Posiada 8 WYJŚĆ o programowanym przeznaczeniu, z czego 2 wyjścia są wysokoprądowe do 700mA, a 6 to wyjścia typu OC do 100mA.

Cechy charakterystyczne i użytkowe central alarmowych CBP32 z modułem GSM

• wbudowany moduł GSM do powiadamiania i zdalnego sterowania przez SMS i CLIP
• centrala CBP32 może być sterowana również za pomocą aplikacji Elmes Elektronik - tylko na ANDRIOD

lub uniwersalnych*** programów do pobrania w App Store i Google Play :

• iOS - Remote Alarm Pro , do pobrania w App Store
• Android - GSM Control All, iRemote GSM, Remote Control SMS w Google Play pod hasłem GSM control.

Uwaga!!!*** - firma ELMES nie jest twórcą w/w uniwersalnych*** programów, dlatego nie gwarantuje poprawności ich działania, pomimo iż prowadzone testy sprawdzające były zadawalające.

Współpraca z centrum monitoringu poprzez:

• połączenie internetowe GPRS
• format danych Ademco Contact ID w ramce SIA DC-09
• z szyfrowaniem AES-128 lub nieszyfrowane

Podział systemu alarmowego na 2 strefy, które mogą być uzbrajane/rozbrajane :

* za pomocą (opcja) klawiatury KB1 - dostępna jest w innej aukcji

* zdalnie przy użyciu pilota radiowego DWB100HT + funkcja NAPD

* zdalnie przy użyciu APLIKACJI ; SMS ; CLIP

-  funkcjonalne tryby częściowego uzbrojenia centrali (dzienny, nocny),

• obsługa 32 bezprzewodowych detektorów ELMES - linii alarmowych o dowolnych nazwach,
• 6 wejść parametryczne dla detektorów przewodowych,
• 2 wyjścia przewodowe S1 i S2 (**), podające w stanie załączenia 12V, o wydajności prądowej 700mA, zabezpieczone elektronicznie przed         przeciążeniem i zabezpieczone antysabotażowo przed przecięciem przewodów i zwarciem,
• wyjścia O1÷O6(**), typu OC (otwarty kolektor), o obciążalności maks. 100mA
• wyjścia S2 i O1÷O6 o programowanym przeznaczeniu,

Zasilanie: dobór transformatora i akumulatora

Do zasilania centrali należy zastosować transformator o znamionowym napięciu wyjściowym

17VAC i mocy takiej, aby wystarczyła – z ok. 20% zapasem – do zasilania całego systemu.

Z kolei przy wyborze akumulatora należy przyjąć, że po odcięciu zasilania system powinien pracować na akumulatorze przez minimum 12 godzin

i być zdolnym w tym czasie wywołać alarm lub alarmy o łącznym czasie trwania 15 minut (0,25h). Do obliczeń należy przyjąć, że:

• centrala pobiera 30mA,
• prąd ładowania akumulatora zależy od położenia zworki ISET i wynosi 450mA dla akumulatora 12V/7Ah i większych oraz 130mA dla akumulatora 12V/1,2Ah,
• pobór prądu z wyjścia AUX należy policzyć dodając do siebie prądy średnie wszystkich podłączonych urządzeń (detektory przewodowe, sygnalizatory, itp.).

Rozważmy przykładową konfigurację systemu alarmowego z podłączonymi sześcioma czujkami ruchu o średnim poborze prądu 15mA każda i podłączonym sygnalizatorem przewodowym o maksymalnym poborze prądu 700mA

Pierwszym krokiem jest oszacowanie wymaganej, minimalnej pojemności akumulatora.

W tym celu należy obliczyć ładunek, jaki zostanie pobrany z akumulatora w ciągu 12 godzin po odłączeniu zasilania sieciowego, uwzględniając alarm trwający 0,25h. Jest to minimum przewidziane w Polsce dla systemów alarmowych:

Q = 700mA * 0,25h + (30mA + 6*15mA) * 12h = 1615mAh = 1,615Ah

Do zastosowań w systemach alarmowych popularne są akumulatory 1,2Ah i 7Ah. Ten pierwszy pojemność ma za małą, więc wybieramy 7Ah.

Taki akumulator wymaga większego prądu ładowania - zworkę ISET należy ustawić w pozycję 450mA.

Teraz możemy przejść do obliczeń transformatora. Sumaryczny, średni prąd pobierany z transformatora będzie wynosił:

I = 450mA + 30mA + 6* 15mA = 570mA.

Uwzględniając 20% zapasu, do zasilania takiego systemu wystarczy transformator o prądzie maksymalnym 700mA.

Instalacja detektorów przewodowych.

Instalację dowolnego detektora przewodowego wykonuje się 3-przewodowo.

Do zasilania detektora (+12V) wykorzystuje się zacisk AUX. Jako masy należy użyć jednego z zacisków COM, a sygnalizację alarmu i sabotażu łączymy jednym przewodem do wejścia wybranej linii Z1..Z6. Następnie należy wejść do Funkcji Serwisowych centrali i w menu „Blokowanie linii” odblokować wybraną linię, następnie w menu „Rodzaj linii” wybrać rodzaj linii alarmowej, jeżeli ma ona spełniać funkcję specjalną w czasie uzbrojenia alarmu.

Detektory przewodowe łączy się z centralą zawsze w konfiguracji z rezystorami 1k i 3.3k (dostarczane w zestawie z centralą CBP32) instalowanymi w detektorze. W tak podłączonym detektorze centrala wykrywa alarm włamaniowy i alarm sabotażowy otwarcia obudowy detektora, a także zwarcie lub rozwarcie linii (przecięcie przewodów).

Programowanie centrali z użyciem przycisków na płycie umożliwia wbudowany wyświetlacz LCD. Dodatkowo, centralę można konfigurować, a także uaktualniać oprogramowanie fabryczne (firmware) przy użyciu komputera PC.

Inne dane:

• programowany czas załączenia wyjść w zakresie od 1 do 999s,
• sygnalizacja antysabotażowa zakłócenia pasma radiowego w linii 30,
• wskaźnik poziomu sygnału radiowego w formie linijki znakowej na panelu LCD,
• możliwość konfiguracji i uaktualniania oprogramowania centrali z komputera PC,
• zasilanie centrali napięciem zmiennym 17-18VAC - transformator dostępny jest w innej aukcji
• zasilanie awaryjne akumulatorem żelowym 12V o pojemności 1,2Ah, 7Ah lub 17Ah - dostępne w innych aukcjach
• identyfikacja 16 użytkowników z definiowaniem ich nazw, w tym 4 administratorów,
• szeroki wybór typów linii alarmowych, - funkcjonalne tryby częściowego uzbrojenia centrali (dzienny, nocny),
• alarm napadowy (wezwanie o pomoc) aktywowany pilotem - funkcja „Antynapad”,
• pamięć 256 ostatnich zdarzeń obejmująca rodzaj zdarzenia oraz czas jego wystąpienia,
• sygnalizacja akustyczna naruszenia wejścia w linii typu „gong”
• zwłoka na wejście aktywowana pilotem lub przez naruszenie linii opóźnionej,
• programowany czas zwłoki na „wejście” i „wyjście” w zakresie od 0 do 99 sekund,
• monitoring obecności detektorów i innych urządzeń zewnętrznych,
• współpraca z sygnalizatorem bezprzewodowym Elmes Elektronik WSS,(sygnalizacja alarmu, uzbrojenia systemu, braku zasilania lub innej awarii),
• programowany czas na wyjściach alarmowania (0-999s),
• antysabotażowe zabezpieczenie wyjścia OUT1 dla sygnalizatora zewnętrznego,
• sygnalizację antysabotażową zakłócenia pasma radiowego w linii 30,
• parametryczne (1 kOhm) wejście antysabotażowe ochrony urządzeń zewnętrznych,
• wskaźnik poziomu sygnału radiowego w formie linijki znakowej na panelu LCD
• wymiary zewnętrzne płyty centrali: 165/90/35 mm (długość/szerokość/wysokość)

Pełny opis techniczny i instrukcja obsługi znajduje się na stronie Producenta ELMES.

WSZYSTKIE modele central alarmowych oraz produkty marki ELMES ELEKTRONIK, znajdują się w sąsiednich aukcjach.
