ГИДРАВЛИЧЕСКИЙ ДИСТРИБЬЮТОР. 1С 40Л Д8 БАДЕСТНОСТЬ

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY P40

Z SEKCJĄ Z ZATRZASKIEM DO STEROWANIA SILNIKIEM

Produkcja:

Oryginalny produkt marki Badestnost, symbole producenta: P40 D8 GKZ1; 1.10.00.016

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, pielniki, przetrząsarki, kosiarki, maszyny budowlane, zamiatarki, mieszalniki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie w których jedna sekcja steruje silnikiem hydraulicznym.

Dzięki dźwigni z zatrzaskiem, rozdzielacz idealnie nadaje się do sterowania silnikiem hydraulicznym. Można uruchomić silnik i odejść od rozdzielacza bez potrzeby ciągłego trzymania dźwigni.

Dane techniczne:

Specjalna konstrukcja suwaka niweluje szarpania maszyną przy włączaniu i wyłączaniu napędu silnika. Silnik startuje i hamuje stopniowo bez obciążeń. Dzięki takiej konstrukcji sekcja z zatrzaskiem jest idealna do sterowania silnikiem lecz nie nadaje się do sterowania siłownikiem hydraulicznym.

Zalecany przepływ oleju układzie: 0 - 40L/min. Przykładowe sterowanie: silnikiem hydraulicznym w obu kierunkach.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Dźwignia trzypozycyjna (1 - 0 - 2), z zatrzaskiem, czyli sama trzyma położenie w pozycji roboczej:

Pozycja 0 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w lewo.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w prawo.

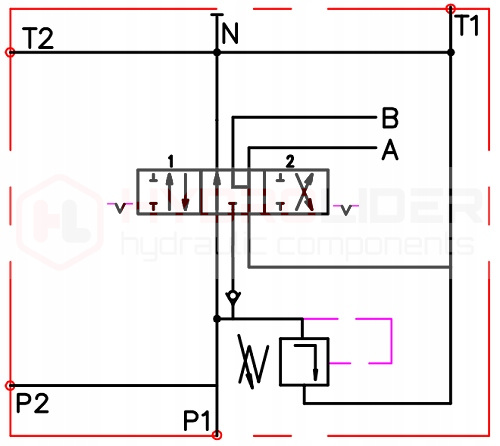

Z prawej strony schematy hydrauliczne rozdzielaczy, kolejno od lewej: do sterowania siłownikiem i do sterowania silnikiem:

Podłączenie:

• Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T): gwint wewnętrzny BSP 1/2''
• Wyjście na sekcje (A, B): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min

190 bar przy 20 l/min

200 bar przy 30 l/min

210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem. Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
