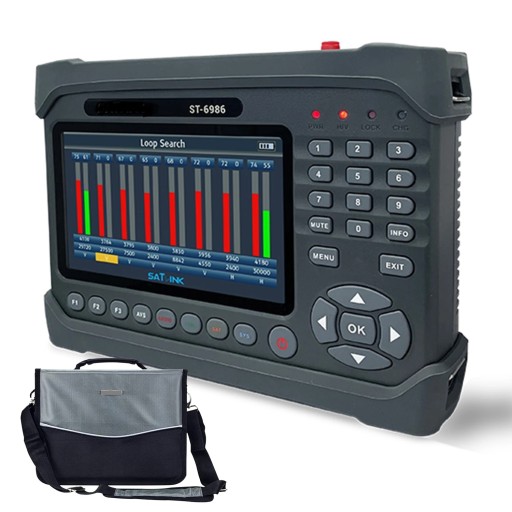

DVB-T/T2/C DVB-S/S2-метр ST-6986 HEVC СИГНАЛ

MIERNIK SYGNAŁU DVB-T/T2(HEVC 10 BIT)/C ORAZ DVB-S/S2 ST-6986 Z WBUDOWANYM TUNEREM, ANALIZATOREM WIDMA ORAZ TESTEREM OPTYCZNYM

Uwaga: okres gwarancji na akumulator wynosi 12 miesięcy.

Miernik typu combo ST-6986 umożliwia pomiar sygnału satelitarnego DVB-S/DVB-S2 (HD), sygnału telewizji naziemnej DVB-T/T2 (HD) w kompresji HEVC 10 Bit oraz kablowej DVB-C.

• Pomiar sygnałów DVB-T/T2/C oraz DVB-S/S2

• Obsługa DVB-T2 z H.265/HEVC 10 bit

• Podgląd odbieranego kanału na wyświetlaczu LCD wielkości 7"

• Wbudowany dekoder wideo: MPEG-2/H.264/H.265

• Obsługa DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband

• Złącze USB (możliwość zrobienia zrzutu ekranu z aktualnego pomiaru)

• Wskazanie siły i jakości sygnału

• Miernik mocy optycznej

• Pomiar wszelkich niezbędnych parametrów sygnału takich jak: Poziom sygnału wyrażany w dBμV, C/N, BER, MER

• Analizator widma sygnału

• Wykres konstelacji

• Sygnał dźwiękowy znalezienia satelity (możliwość wyłączenia)

• Ładowarka samochodowa w komplecie

• Akumulator Li-On 7.4 V/5000 mAh

• Możliwość edycji satelity, transpondera, częstotliwości

• Zabezpieczenie przed zwarciem w torze satelitarnym (LNB)

Miernik sygnału ST-6986 R10210 umożliwia pomiar sygnału satelitarnego DVB-S/DVB-S2 (HD), sygnału telewizji naziemnej DVB-T/T2 (HD) w kompresji HEVC 10 Bit oraz kablowej DVB-C. Posiada kolorowy wyświetlacz LCD wykonany w technologii TFT o wielkości 7". Idealny do uruchamiania każdej instalacji TV/SAT.

Pozwala na ustawienie dowolnej anteny telewizji naziemnej oraz satelitarnej, strojenie filtrów, dobór wzmacniaczy itd. Miernik posiada wbudowany tuner umożliwiający stały podgląd ustawianego kanału oraz analizator rozkładu widma.

Podgląd kanałów na ekranie oraz intuicyjna obsługa to gwarancja szybkiej realizacji każdej instalacji. Niewątpliwą zaletą urządzenia jest przejrzyste menu, które ułatwia prace osobom nieposiadającym dużego doświadczenia w tej dziedzinie. Ponadto, zewnętrzne wejście oraz wyjście HDMI umożliwia podłączenie źródła sygnału oraz wyświetlenie obrazu na TV poprzez kabel HDMI.

Urządzenie pozwala na pomiar takich parametrów jak: poziom sygnału wyrażany w dBμV, C/N, MER. Podłączając światłowód do portu optycznego przyrządu, mierzy się moc optyczną sygnału dla wybranej długości fali.

W komplecie znajduje się ładowarka samochodowa.

Cechy wyróżniające:

• pomiar sygnałów DVB-T/T2/C oraz DVB-S/S2
• obsługa DVB-T2 z H.265/HEVC 10 bit
• podgląd odbieranego kanału na wyświetlaczu LCD wielkości 7"
• wbudowany dekoder wideo: MPEG-2/H.264/H.265
• obsługa DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband
• złącze USB (możliwość zrobienia zrzutu ekranu z aktualnego pomiaru sygnału)
• wskazanie siły i jakości sygnału
• procentowe wskazanie jakości sygnału
• miernik mocy optycznej
• pomiar wszelkich niezbędnych parametrów sygnału takich jak: poziom sygnału wyrażany w dBμV, C/N, BER, MER
• analizator widma sygnału
• wykres konstelacji
• sygnał dźwiękowy znalezienia satelity (możliwość wyłączenia)
• ładowarka samochodowa w komplecie
• akumulator Li-On 7.4 V/5000 mAh
• możliwość edycji satelity, transpondera, częstotliwości
• zabezpieczenie przed zwarciem w torze satelitarnym (LNB)

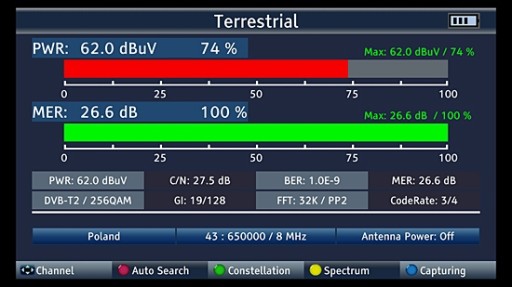

Miernik pozwala na pomiar parametrów naziemnej TV cyfrowej DVB-T2: poziom sygnału wyrażany w dBμV, C/N, MER.

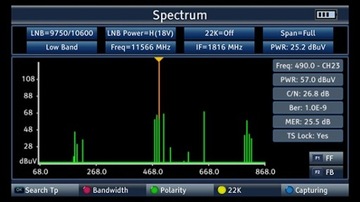

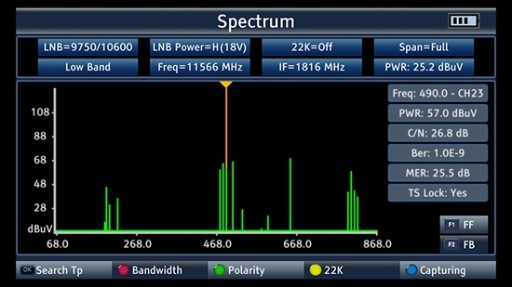

Widok analizy rozkładu widma naziemnej telewizji cyfrowej DVB-T/T2.

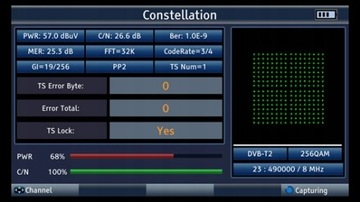

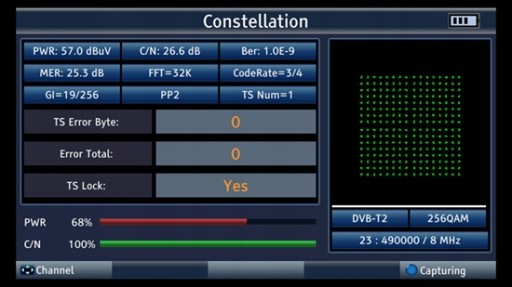

Wykres konstelacji.

DANE TECHNICZNE:

• Typ miernika: combo
• Marka: Signal
• Model: ST-6989
• Mierzone parametry: Poziom mocy sygnału, MER, BER, C/N
• Analizator widma: Tak
• Pomiar mocy optycznej: Tak
• Podgląd kanałów: Tak

Tuner DVB-T/T2/C

• Zakres częstotliwości [MHz]: 48...862
• Poziom sygnału [dBm]: -20...+80
• Zasilanie anteny [V]: 5, 12, 24
• Złącze: gniazdo F

Tuner DVB-S/S2

• zakres częstotliwości [MHz]: 950...2150
• poziom sygnału [dBm]: -20...+80
• obsługiwane konwertery: Fullband, Unicable (dCSS), Unicable (dSCR), Wideband
• DiSEqC: Tak - 1.0, 1.1, 1.2
• zasilanie konwertera [V]: 13/18 (max. 400 mA)
• złącze: gniazdo F

Miernik mocy optycznej

• zakres pomiaru [dBm] -40...+23
• długość fali [nm]: 1330, 850, 1300, 1310, 1490, 1550, 1625
• złącze: FC/PC

Podgląd kanałów

• wyświetlacz [px]: 800 x 3(RGB) x 480
• obsługiwany kodek wideo: HEVC, MPEG-2, MPEG-4/H.264, H.265

Zasilanie

• Pobór mocy [W]: max 10
• Akumulator: Li-Ion 7,4 V, 5000mAh

Pozostałe informacje

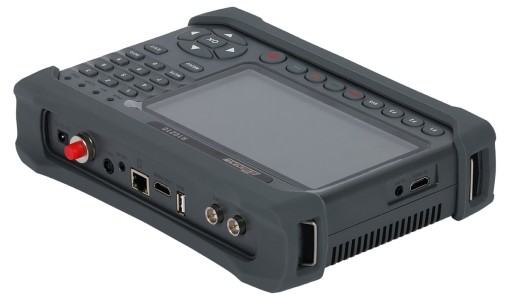

• Dodatkowe złącza: A/V, HDMI, RJ-45, USB
• Akcesoria: ładowarka sieciowa, ładowarka samochodowa
• Wymiary [mm]: 250x165x40
• Masa [kg]: 1
