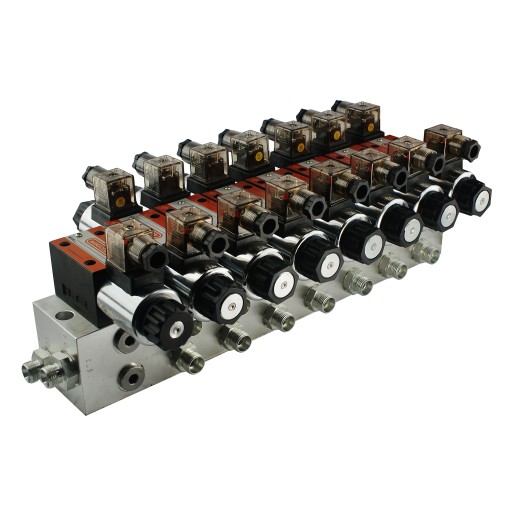

ROZDZIELACZ CETOP NG6 7S 12V HA 7XE HYDROLIDER

ROZDZIELACZ HYDRAULICZNY 7 SEK CETOP 03 NG6

STEROWANY ELEKTRYCZNIE 12V

Produkcja:

Oryginalny produkt marki Hydrolider, symbol producenta: 1.10.60.070

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet przyłączy z wyjściem M18x1.5 oraz komplet wtyczek elektrycznych 12 DC ze świecącymi diodami.

Zalecany przepływ oleju układzie: 0 - 50 l/min.

Przykładowe sterowanie: siedmioma siłownikami 2-stronnego działania.

Materiał:

Korpus rozdzielacza i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok w zależności od partii stalowy lub aluminiowy.

Zasada działania:

Rozdzielacz posiada jedną sekcję startową i siedem sekcji roboczych. Sekcja startowa inaczej odciążająca jest niezbędna, ma za zadanie odciążać pompę podczas gdy nie sterujemy żadną sekcją roboczą rozdzielacza.

Żadna sekcja robocza nie zadziała jeśli na sekcję startową nie będzie puszczony prąd, w związku z tym podłączenie elektryczne musi być tak skonfigurowane, że każdy sygnał elektryczny puszczony na sekcję roboczą musi dotrzeć jednocześnie do sekcji startowej.

Sterowanie:

Suwak sekcji startowej dwupozycyjny (0 - 1), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak znajduje się w pozycji neutralnej, olej idzie na przelew, pompa jest wtedy odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do cewki odcięty) nie ma możliwości uzyskania ciśnienia na sekcjach roboczych.
• Pozycja 1 robocza (dopływ prądu do cewki otwarty) możliwości uzyskania ciśnienia na sekcjach roboczych.

Suwak sekcji roboczej trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Z prawej strony schematy hydrauliczne, kolejno od góry schemat sekcji startowej i poniżej schemat sekcji roboczych:

Prąd:

Zasilanie prąd stały (DC) 12V

Wtyczki elektryczne posiadają diody, które zapalają się w momencie gdy na cewkę działa prąd.

Podłączenie (gwinty wewnętrzne w korpusie):

• Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T): gwint wewnętrzny BSP 1/2''
• Sekcje (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): gwint wewnętrzny BSP 3/8''

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• .

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C

Ważne!!!

Komplety firmy Agricola zostały zaprojektowane w ten sposób, by można je było łatwo samodzielnie złożyć. Z uwagi na bezpieczeństwo towaru w transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym. Do zestawu dokładana jest precyzyjna, obrazkowa instrukcja montażu wraz z listą poszczególnych elementów wchodzących w jego skład.
