БЛОК КЛАПАНОВ CETOP PLATE 3 NG6 2 SEC ГИДРОЛАЙДЕР

PŁYTA PRZYŁĄCZENIOWA BLOK ZAWOROWY 2 SEKCYJNY

ROZDZIELACZA CETOP 3 NG6

Marka:

Oryginalny produkt marki Hydrolider, symbol: 1.10.68.9020

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Płyty przyłączeniowe lub inaczej bloki zaworowe wchodzą w skład kompletnych rozdzielaczy hydraulicznych typu CETOP. Pełnią rolę podstawy do przykręcenia rozdzielaczy suwakowych typu CETOP 3 NG6.

Rozdzielacze suwakowe do zabudowy płytowej, służą do sterowania kierunkiem przepływu oleju, wynikiem tego jest określony ruch lub zatrzymanie odbiornika np. siłownika, lub silnika hydraulicznego.

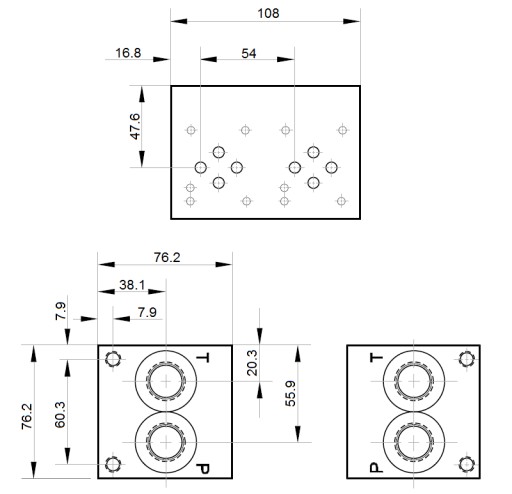

Płyta pozwala na zamontowanie dwóch rozdzielaczy suwakowych z serii CETOP 3 NG6.

Dane techniczne:

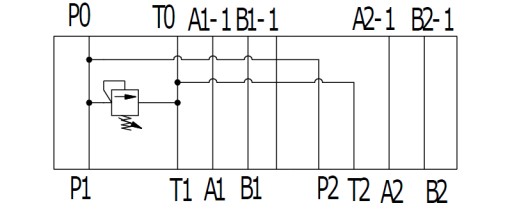

Płyta ze stopu aluminium, posiada zamontowany zawór przelewowy oraz port do przykręcenia manometru.

• Przyłącza: P i T gwint 1/2"
• wyjścia na odbiorniki gwint 3/8"
• Maksymalny przepływ: 50L/min

Zakres ciśnień:

• Ciśnienie nominalne: 200bar
• Ciśnienie maksymalne: 240bar

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Rzadki wysokiej jakości olej: LOTOS AGROL BOXOL 26, Średnio-gęsty wysokiej jakości olej: AGRO OIL L-HL 32, Gęsty wysokiej jakości olej: FUCHS AGROFARM HYDRATEC
• Zalecana filtracja oleju na poziomie 10 - 15 µ

Z prawej strony przykładowe zdjęcie kompletnego rozdzielacza CETOP:
