Патрон для люминесцентных ламп Т5 (Г5) - комплект 2 шт.

Oprawka-gniazdo do świetlówek liniowych T5 z trzonkiem G5 - komplet 2 szt.

Ofertę stanowi komplet do jednej świetlówki liniowej T5. Oprawki z tworzywa sztucznego do świetlówek T5 o średnicy 16mm, z trzonkiem G5, typ SMG 5.004, białe, 2 szt. w komplecie.

▪ INFORMACJE O PRODUKCIE

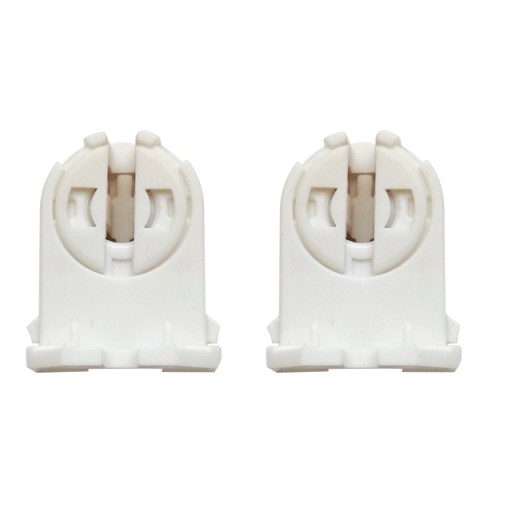

Oprawki SMG 5.004 Sigme (2 szt.) do świetlówki T5

przystosowane są do stosowania w oprawach oświetleniowych, belkach oświetleniowych lub innym oświetleniu opartym na świetlówkach liniowych T5 (średnica 16mm, trzonek G5).

UWAGA! Oprawki nie są w wersji hermetycznej!

Oprawki przeznaczone są do jednej świetlówki (komplet 2 szt. na oba końce świetlówki T5).

• Kolor: biały

• Metoda mocowania: wciskana w otwór

• Model: 5.004

• Komplet (2 szt.) do 1 świetlówki z trzonkiem G5

• Producent: Sigme Lighting
• Cena podana na aukcji dotyczy kompletu 2 szt. oprawki

▪ PRZEZNACZENIE

Oprawki SMG 5.004 przeznaczone są do lamp fluorescencyjnych: świetlówek liniowych T5 o średnicy 16mm, z dwustronnym trzonkiem G5.

Stosowane są w:

• oprawach oświetleniowych,
• belkach oświetleniowych,
• innym sprzęcie oświetleniowym

ze świetlówkami liniowymi T5 z trzonkiem G5 różnych producentów.

UWAGA! Nie są to wersje hermetyczne!

▪ OPIS oprawki-gniazda SMG 5.004

• oprawka wyprodukowana została przez firmę SIMGE

• model Producenta o oznaczeniu 5.004
• obudowa oprawki wykonana jest z PC
• maksymalna ciągła temperatura pracy: T110
• otwory na spodzie oprawki do zamocowania przewodów o przekroju 0,5 - 1,0 mm²
• montaż we wcześniej wyciętym otworze w podłożu
• kolor oprawki: biały

• wymiary: podane na rysunku gabarytowym poniżej - na zdjęciu obok pokazano wielkość oprawki w porównaniu z zapałką (dla zobrazowania jej małego rozmiaru)
• masa: 3g

▪ WYMIARY

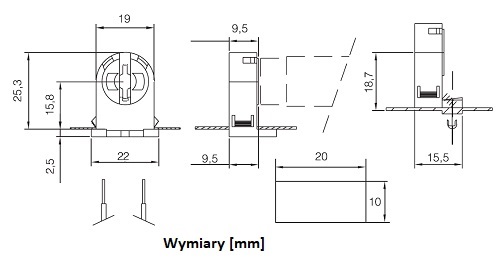

Wymiary oprawki SMG 5.004

Szczegółowe wymiary (w mm) pokazane zostały na rysunku obok →

▪ SPOSÓB MONTAŻU

Mocowanie

Oprawkę mocuje się w podłożu zatrzaskując ją we wcześniej wyciętym otworze. Wielkość otworu pokazana na rysunku z wymiarami (powyżej).

Przewody mocowane są w otworach umiejscowionych od dołu oprawki.

• mocuje się w specjalnych zaciskach
• zaciski gniazda: przekrój przewodów 0,5-1 mm²

Szczegóły na zdjęciu obok →
