Переходник BGA169/153 ZIF для программатора XGecu T56

Adapter BGA153/169 ZIF - oryginalny adapter przeznaczony do programowania układów  pamięci EMMC i EMCP w obudowach BGA169 i BGA153 (SMD)  o wymiarach 13x11,5mm, 14x18mm, 12x16mm i 10x11mm z rastrem (pitch) 0,5mm  dedykowany dla programatora XGecu T56.

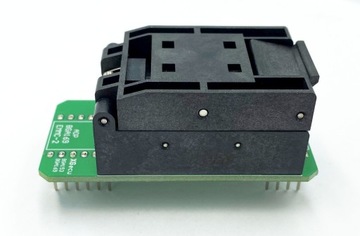

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

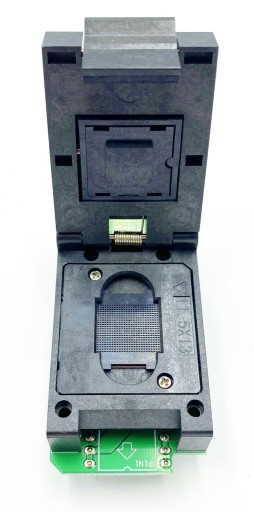

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

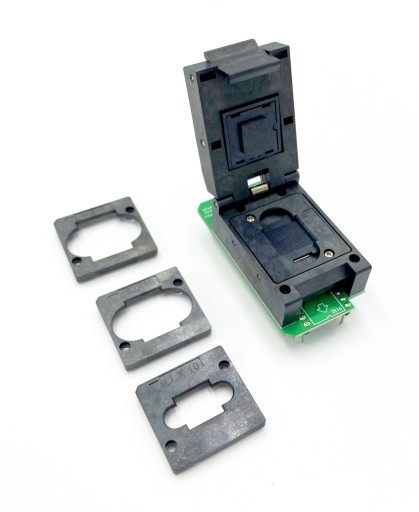

Adapter ma konstrukcję modułową i składa się z:

- Adaptera z podstawką ZIF BGA169 r=0.5mm

- Ramki pozycjonującej 13x11,5mm (BGA169)

- Ramki pozycjonującej 11x10 (BGA153)

- Ramki pozycjonującej 12x16 (BGA153)

- Ramki pozycjonującej 14x18 (BGA153)

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszczonej na adapterze RT-BGA169-01)

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

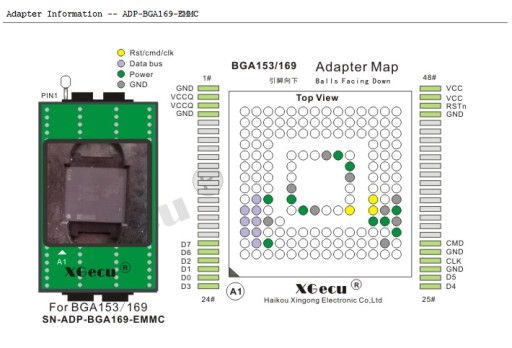

- Wyprowadzenia: BGA 153/169 -pin --> PDIP48 - dedykowane wyłącznie dla programatora XGecu T56

- Raster / pitch (odległość między kulkami) - 0,5mm

- Wymiary układów: 11.5x13mm, 11x10mm, 12x16mm, 14x18mm

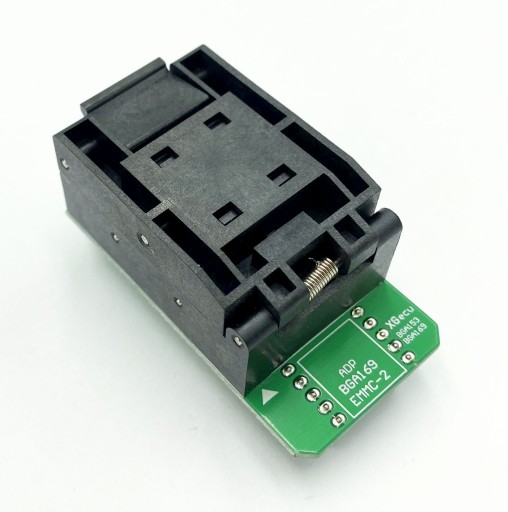

Oznaczenie XGecu: SN-ADP-BGA169-EMMC

Przedmiotem sprzedaży jest wyłącznie adapter. Pamięć i programator na zdjęciu powyżej wyłącznie w celu poglądowym.
