ROZDZIELACZ ON 2P402E J 2P KUL LINKA 2M BADESTNOST

ZESTAW HYDRAULICZNY 4-SEKCYJNY 40L/min

Skład zestawu:

• joystick na kulki z przyciskiem
• dwie linki długości 2m (można zmienić na 1m; 1,5m; 2,5m; 3m)
• rozdzielacz hydrauliczny 2 sekcyjny 40L/min
• dwa elektrozawory 6/2 50L/min 12V

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.25.00.004.3

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zestaw przystosowany do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie gdzie wydajność pompy hydraulicznej nie przekracza 40L/min.

Zastosowanie w ładowaczach czołowych TUR:

Sprawdzony w wielu modelach ciągników, m.in.: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 i innych

Zestaw steruje dwoma sekcjami w ładowaczu czołowym TUR, tzn. podnoszeniem ramy i pochyłością łychy.

Przykładowe zastosowanie:

Sterowanie dwoma niezależnie działającymi siłownikami (zdj).

Informacje ogólne:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną. Montaż joysticka wewnątrz kabiny i wyrzucenie rozdzielacza na zewnątrz sprawia, że kabina pozostaje czysta i bez wycieków oleju.

Joystick:

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Dodatkowo posiada dwa przyciski i wyjście wiązki elektrycznej, co dodatkowo umożliwia sterowanie np. dwoma elektrozaworami. Elementy konstrukcyjne wewnątrz joysticka aluminiowe, obudowa z mocnego tworzywa. Produkcja europejska NIMCO, gwarancja 2 lata

Linki:

Długość linek w standardzie: 2m (takie wysyłamy jeśli klient nie zaznaczy inaczej). Możliwość zmiany długości linek na 1m; 1,5m; 2,5m; 3m bez zmiany ceny zestawu.

• Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1
• Od strony joysticka kulka średnicy 14mm

Produkcja polska, wyprodukowano dla Agricola Hydraulic Components.

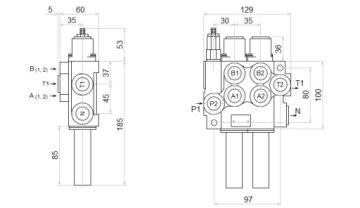

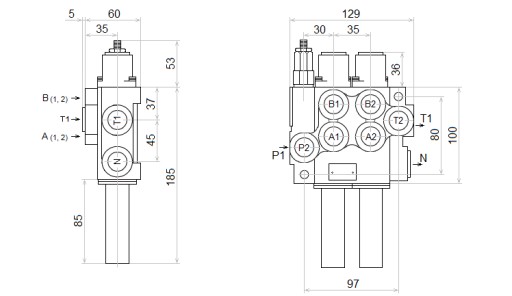

ROZDZIELACZ HYDRAULICZNY DWUSEKCYJNY:

Maksymalny przepływ do 40L/min. Sterowanie cylindrami jednostronnymi i dwustronnymi. Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka. Gwarancja: 2 lata

Sterowanie:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej jeśli linka jest luźna.

• Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

Podłączenie:

Gwinty wewnętrzne w korpusie: zasilanie: 1/2''; powrót: 1/2''; sekcje: 3/8''

Przyłącza do linek:

• Gwint wewnętrzny rurki: M16x1.5
• Gwint wewnętrzny końcówki suwaka: M6x1.5

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar
• Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:180 bar przy 10 l/min190 bar przy 20 l/min200 bar przy 30 l/min210 bar przy 40 l/minZestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Rzadki wysokiej jakości olej: LOTOS AGROL BOXOL 26, Średnio-gęsty wysokiej jakości olej: AGRO OIL L-HL 32

Elektrozawór 6/2 do trzeciej sekcji:

Maksymalny przepływ do 50L/min Zasilanie:12V Produkcja bułgarska Badestnost , gwarancja: 2 lata

Sterowanie:

Suwak dwupozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu.

Zasada działania suwaka:

Pozycja1 (dopływ prądu do cewki odcięty) mozliwość sterowania cylindrem nr 1. Pozycja 2 (dopływ prądu do cewki otwarty) brak możliwości sterowania cylindrem nr 1, za to możliwość sterowania cylindrem nr. 2.

Podłączenie:

Gwinty wewnętrzne w korpusie: Port przyłączeniowy zasilanie: 1/2'' Port przyłączeniowy powrót: 1/2'' Porty przyłączeniowe sekcje: 1/2''

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 210Bar Maksymalne ciśnienie na powrocie: 50Bar Maksymalne ciśnienie na sekcjach: 250Bar

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Rzadki wysokiej jakości olej: LOTOS AGROL BOXOL 26, Średnio-gęsty wysokiej jakości olej: AGRO OIL L-HL 32 Zalecana filtracja oleju na poziomie 10 - 15 µ
