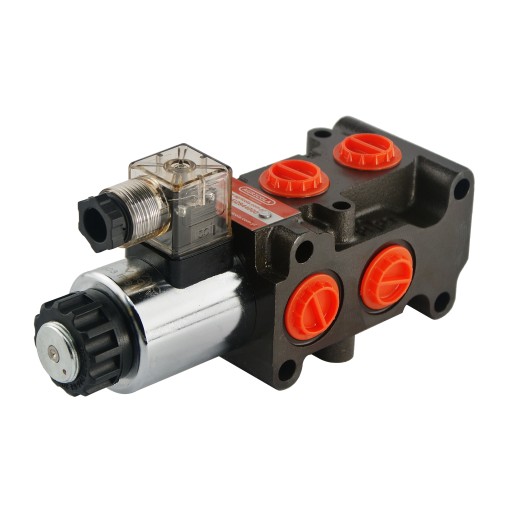

СОЛЕНОИДНЫЙ КЛАПАН 6/2 50Л/МИН 12В 1/2" ГИДРОЛИДЕР

DZIELNIK (ELEKTROZAWÓR) 6/2 12V

Z FOSFOROWANĄ POWŁOKĄ ANTYKOROZYJNĄ

Produkcja:

Oryginalny produkt marki Hydrolider, symbol producenta: 1.23.00.001HLR; symbol: 1.23.00.004

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Dzielnik przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

W zestawie wtyczka elektryczna.

Zalecany przepływ oleju układzie: 0 - 50 l/min.

Przykładowe sterowanie: dwa niezależnie działające siłowniki 2-stronnego działania sterowane z jednej sekcji w rozdzielaczu hydraulicznym.

Zasada działania:

Elektrozawór, za pomocą impulsu elektrycznego (12V), umożliwia  przełączanie sterowania między dwoma niezależnie pracującymi siłownikami dwustronnego działania. Jest to idealne rozwiązanie w przypadku gdy posiadamy rozdzielacz hydrauliczny, w którym wykorzystane już są wszystkie dostępne sekcje, a nagle zachodzi potrzeba sterowania nowym, dodatkowym siłownikiem.

W ładowaczu TUR urządzenie to umożliwia sterowanie z jednej sekcji w rozdzielaczu łychą oraz chwytakiem do bel czy krokodylem. Przełączanie między sterowaniem odbywa się za pomocą przycisku. Może być on zamontowany w pobliżu rozdzielacza lub bezpośrednio na elemencie sterującym np. na dźwigni, lub na joysticku.

Elektrozawór, co prawda, umożliwia sterowanie dwoma siłownikami, ale nie daje możliwości sterować nimi jednocześnie. Praca powinna być wykonana na siłowniku pierwszym, po czym przełączamy na sterowanie siłownikiem drugim.

Na zdjęciu przykładowe zastosowanie elektrozaworu 6/2:

Sterowanie:

Suwak dwupozycyjny (1 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (1), możliwe jest sterowanie siłownikiem nr 1.

Zasada działania suwaka:

• Pozycja 1 neutralna (dopływ prądu do cewki jest odcięty) możliwość sterowania siłownikiem nr 1.
• Pozycja 2 robocza (dopływ prądu do cewki) możliwość sterowania siłownikiem nr 2.

Z lewej strony schemat hydrauliczny rozdzielacza:

Prąd:

Zasilanie prąd stały (DC) 12V

Podłączenie:

• Zasilanie z sekcji rozdzielacza (P1, P2): gwint wewnętrzny  BSP 1/2''
• Wyjście na siłownik nr 1 (A, B): gwint wewnętrzny BSP 1/2''
• Wyjście na siłownik nr 2 (C, D): gwint wewnętrzny BSP 1/2''

Zakres ciśnień:

Maksymalne ciśnienie: 210Bar

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• Gęstszy wysokiej jakości olej: FUCHS AGROFARM HYDRATEC HVI 46

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecana filtracja oleju na poziomie 10 - 15 µ
