КОНТРОЛЛЕР ЗАРЯДКИ 20А MPPT 12В 24В СОЛНЕЧНАЯ ПАНЕЛЬ

Regulatory MPPT są ulepszoną wersją regulatorów PWM.

Naturalnie spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia. Mają wbudowaną dodatkową funkcję, tak zwaną MPPT czyli śledzenie MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.

Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.

Charakterystyka

• Śledzenie maksymalnego punktu pracy (MPPT)
• Automatyczne wykrywanie napięcia 12/24V
• Regulacja napięciowa i prądowa
• Ładowanie PWM
• Technologia ładowania wielostopniowego
• Odłączanie odbiorników
• Automatyczne załączanie po rozłączeniu

System zabezpieczeń

• Przeładowanie akumulatora
• Głębokie rozładowanie akumulatora
• Zamiana biegunów na każdym z wejść/wyjść
• Automatyczny bezpiecznik elektroniczny
• Ochrona przeciwzwarciowa
• Przeciwprzepięciowe na wejściu panelu
• Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
• Przed prądem zwrotnym do panelu nocą
• Przed przegrzaniem i zbyt dużym obciążeniem
• Odłączenie akumulatora przy zbyt wysokim napięciu

W zestawie

• Regulator solarny MPPT-20
• Instrukcja obsługi w języku polskim

Waga [kg]: 0.8

Wymiary (mm.): 172x127x72

Stopień ochrony (IP): IP21

Maksymalny przekrój przewodów: 16mm / 6AWG

Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C/td>

Temperatura pracy: -25°C ~ +50°C

Własne zużycie prądu: <40mA (czuwanie) / 130mA (praca z podłączonym obciążeniem)

Maksymalny prąd obciążenia: 20A

Maksymalny prąd ładowania: 20A

Zabezpieczenie nadnapięciowe PV: 65V

Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V

Napięcie ponownego załączenia: 12.8V / 25.6V

Napięcie rozłączenia (LVD): 11V / 22V

Napięcie podtrzymania: 13.8V / 27.6V

Napięcie ładowania: 14.6V / 29.2V

Obsługiwany typ akumulatora: AGM / Żelowy / LiFePO

Napięcie wyjściowe - wejściowe: 12V @ 10V-40V / 24V @ 20V-65V (autodetekcja)

Budowa urządzenia

1. Diody informujące o poziomie naładowania akumulatora
2. Dioda informująca o wyborze podłączonego typu akumulatora:-
3. Dioda informująca o podłączeniu i poprawnej pracy panelu PV
4. Czujnik temperatury
5. Włącznik / wyłącznik obwodu obciążenia
6. Złącze panelu PV - dodatni i ujemny biegun służący do podłączenia panelu solarnego
7. Złącze akumulatora - dodatni i ujemny biegun służący dopodłączenia akumulatora (12V lub 24V)
8. Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora)

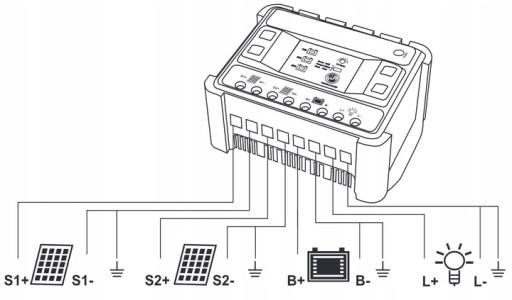

Schemat podłączenia regulatora:

• S) Panel solarny
• B) Akumulator 12V lub 24V
• L) Obciążenie (np.żarówka)

Panel użytkownika

1. Poziom naładowania akumulatora powyżej 75%
2. Poziom naładowania akumulatora powyżej 50%.
3. Poziom naładowania akumulatora powyżej 25%
4. Sygnalizacja podłączenia i pracy panelu PV
5. Sygnalizacja wyboru podłączonego typu akumulatora
6. Selektor manualny

Parametry techniczne:

• Napięcie wyjściowe - wejściowe: 12V @ 10V-40V / 24V @ 20V-65V (autodetekcja)
• Obsługiwany typ akumulatora: AGM / Żelowy / LiFePO
• Napięcie ładowania: 14.6V / 29.2V
• Napięcie podtrzymania: 13.8V / 27.6V
• Napięcie rozłączenia (LVD): 11V / 22V
• Napięcie ponownego załączenia: 12.8V / 25.6V
• Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
• Zabezpieczenie nadnapięciowe PV: 65V
• Maksymalny prąd ładowania: 20A
• Maksymalny prąd obciążenia: 20A
• Własne zużycie prądu: <40mA (czuwanie) / 130mA (praca z podłączonym obciążeniem)
• Temperatura pracy: -25°C ~ +50°C
• Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C/td>
• Maksymalny przekrój przewodów: 16mm / 6AWG
• Stopień ochrony (IP): IP21
• Wymiary DxSxW [mm]: 172x127x72
• Waga [kg]: 0.8
