ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР 60/2/520 G ГИДРОЛИДЕР D35

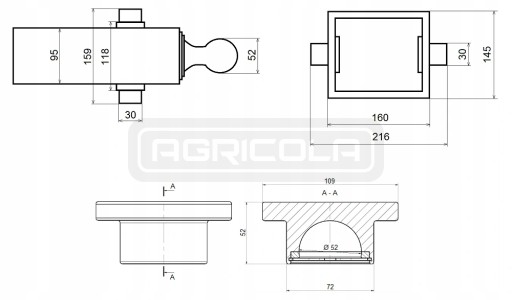

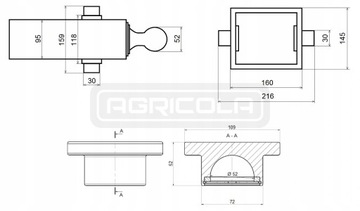

CYLINDER TELESKOPOWY DO PRZYCZEPY D35 SKOK 520mm W ZESTAWIE Z GNIAZDEM, KOŁYSKĄ, BLACHĄ I SWORZNIAMI

Produkcja:

Oryginalny produkt marki Hydrolider, symbole producenta: 1.30.80.006; CT 60/2/520

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Siłownik głównie przeznaczony do przyczepy rolniczej typu D35 z wywrotem na bok, w której zamontowane są dwa takie siłowniki. Może być wykorzystany przy produkcji innych przyczep o podobnych parametrach.

Informacje ogólne:

• Ilość członów (tłoczysk): 2
• Przyłącze płaskie z gwintem M22x1.5 (tak jak w oryginale)
• Prędkość maksymalna tłoczysk 0,5m/s
• Zapotrzebowanie oleju: 2 litry
• Maksymalne ciśnienie robocze: 16 MPa
• Próg czułości (ciśnienie rozruchu): 0,5 MPa

Parametry pracy:

• Dopuszczalna temperatura otoczenia: -40ºC do +60ºC
• Dopuszczalna temperatura oleju: -15ºC do +80ºC
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

DROGI KLIENCIE PRZECZYTAJ TO ZANIM WYBIERZESZ DOSTAWCĘ SIŁOWNIKA:

To, co widać na zdjęciu to tylko metalowe elementy, z których zbudowany jest siłownik. Tak naprawdę siłownik jest tyle warty co wewnętrzne uszczelnienia wykorzystane do jego budowy. Zapewniamy, że wszystkie nasze siłowniki posiadają wzmacniane uszczelnienia, które nie są produkowane w Chinach i innych krajach dalekiego wschodu. Jeśli zależy Ci na jakości i trwałości to wybierz siłowniki marki Hydrolider, które jako jedyne dają gwarancję niezawodności na lata.

Warto wiedzieć:

Hydrauliczne siłowniki teleskopowe składają się z kilku cylindrów, o coraz mniejszej średnicy zmontowanych jeden w drugim i kolejno się wysuwających. W ten sposób możliwe jest uzyskanie dużego skoku, przy małej długości złożonego siłownika.

W hydraulicznych siłownikach teleskopowych jednostronnego działania olej pod ciśnieniem działa z jednej strony powodując wysuwanie poszczególnych członów siłownika. Powrót teleskopu realizowany jest pod wpływem siły zewnętrznej (najczęściej pod wpływem ciężaru skrzyni wyładowczej przyczepy).

Dopływ i spływ oleju odbywa się tym samym przewodem, kierunkiem przepływu oleju steruje operator maszyny poprzez zawór rozdzielający (dźwignię).

Zalecany kąt nachylenia skrzyni przy rozładunku powinien mieścić się między 40 a 45 stopni. Miejsce montażu siłownika powinno być w połowie długości skrzyni załadunkowej. Poniżej przydatne tabele i schematy przy doborze odpowiedniego siłownika, znając długość skrzyni załadunkowej:

Dane przydatne przy doborze siłownika do skrzyni ładunkowej:

• max ciężar sypkiego ładunku + ciężar skrzyni (12MPa): 3,5 T
• max ciężar sypkiego ładunku + ciężar skrzyni (16MPa): 4,5 T
• maksymalna odległość od siłownika do zawiasów (D): 750mm
• długość skrzyni przy wywrocie na tył (DS): 1500mm
• możliwość wydłużenia skrzyni wysuwając ją poza zawiasy (G)

Siła wysuwu siłownika na poszczególnych sekcjach 12/16MPa (T):

• pierwszy człon średnica 75mm - 5,4T / 7,2T
• drugi człon średnica 60mm - 3,5T / 4,6T
