SIŁOWNIK TELESKOPOWY 105/5/1200 ZK HYDROLIDER

CYLINDER TELESKOPOWY O SKOKU 1200mm W ZESTAWIE Z KOŁYSKĄ I GNIAZDEM

Produkcja:

Produkcja polska, Oryginalny produkt marki Hydrolider,

symbole producenta: 1.30.80.018.1; CT 105/5/1200

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Kompaktowa budowa i niski profil powoduje, że cylinder idealnie nadaje się do pojazdów niskopodwoziowych lub nisko osadzonej skrzyni ładunkowej przyczepy. Zamontowana fabrycznie kołyska umożliwia wywrot na 3 strony.

Informacje ogólne:

• Ilość członów: 5
• Kołyska: TAK
• Czynnik roboczy: olej hydrauliczny mineralny o lepkości 10 - 300 cST
• Prędkość maksymalna tłoczysk 0,5m/s
• Zapotrzebowanie oleju: 5,7 litry
• Maksymalne ciśnienie robocze: 16 MPa
• Próg czułości (ciśnienie rozruchu) 0,5 MPa

Parametry pracy:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

DROGI KLIENCIE PRZECZYTAJ TO ZANIM WYBIERZESZ DOSTAWCĘ SIŁOWNIKA:

To, co widać na zdjęciu to tylko metalowe elementy, z których zbudowany jest siłownik. Tak naprawdę siłownik jest tyle warty co wewnętrzne uszczelnienia wykorzystane do jego budowy. Zapewniamy, że wszystkie nasze siłowniki posiadają wzmacniane uszczelnienia, które nie są produkowane w Chinach i innych krajach dalekiego wschodu. Jeśli zależy Ci na jakości i trwałości to wybierz siłowniki marki Hydrolider, które jako jedyne dają gwarancję niezawodności na lata.

Warto wiedzieć:

Hydrauliczne siłowniki teleskopowe składają się z kilku cylindrów, o coraz mniejszej średnicy zmontowanych jeden w drugim i kolejno się wysuwających. W ten sposób możliwe jest uzyskanie dużego skoku, przy małej długości złożonego siłownika. W hydraulicznych siłownikach teleskopowych jednostronnego działania, olej pod ciśnieniem działa z jednej strony powodując wysuwanie poszczególnych członów siłownika. Powrót teleskopu realizowany jest pod wpływem siły zewnętrznej (najczęściej pod wpływem ciężaru skrzyni wyładowczej przyczepy). Dopływ i spływ oleju odbywa się tym samym przewodem, kierunkiem przepływu oleju steruje operator maszyny poprzez zawór rozdzielający (dźwignię).

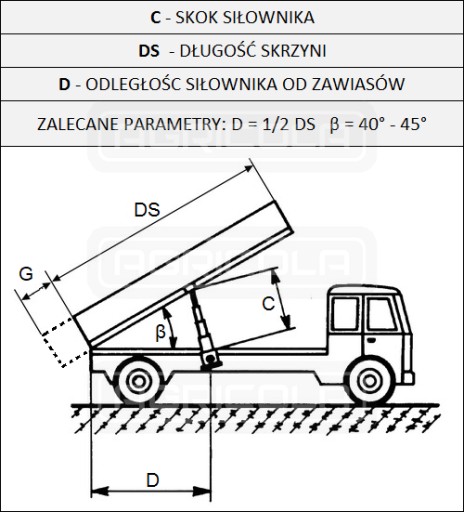

Dane przydatne przy doborze siłownika do skrzyni ładunkowej:

• max ciężar sypkiego ładunku + ciężar skrzyni (12MPa): 8 T
• max ciężar sypkiego ładunku + ciężar skrzyni (16MPa): 10 T
• maksymalna odległość od siłownika do zawiasów (D): 1750mm
• długość skrzyni przy wywrocie na tył (DS): 3500mm
• możliwość wydłużenia skrzyni wysuwając ją poza zawiasy (G)

Siła wysuwu siłownika na poszczególnych sekcjach 12/16MPa (T):

• pierwszy człon średnica 105mm - 10,6T / 14,1T
• drugi człon średnica 90mm - 7,8T / 10,3T
• trzeci człon średnica 75mm - 5,4T / 7,2T
• czwarty człon średnica 60mm - 3,5T / 4,6T
• piąty człon średnica 45mm - 1,9T / 2,6T
