ЦИЛИНДРОВЫЙ ПРИВОД ОГРОМНО-ПОРШНЕВОЙ ПРИЦЕП ГИДРОЛИДЕР 10 ТОНН

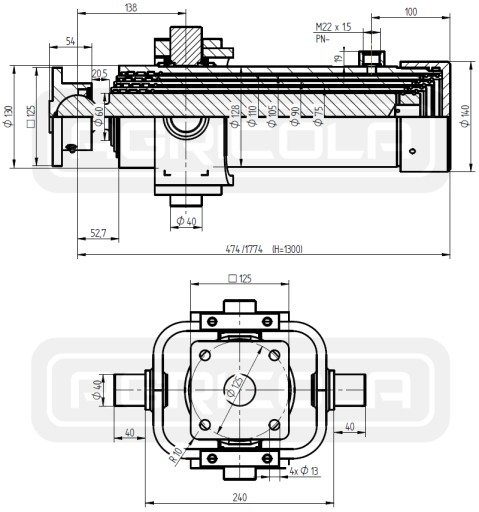

SIŁOWNIK TELESKOPOWY O SKOKU 1300mm W ZESTAWIE Z GNIAZDEM I KOŁYSKĄ

Produkcja:

Oryginalny produkt marki Hydrolider, symbole producenta: 1.30.80.020; CT 110/4/1300

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Pasuje do przyczepy wywrotki z wywrotem na 3 strony (boki i tył) m.in:

D47, PRONAR: T-654, T-169, T-655, T-117, T669, T669/1  wielu innych

Informacje ogólne:

• Ilość członów (tłoczysk): 4
• Otwór hydrauliczny: gwint wewnętrzny M22x1.5
• Prędkość maksymalna tłoczysk 0,5m/s
• Zapotrzebowanie oleju: 8 litrów
• Maksymalne ciśnienie robocze: 16 MPa
• Próg czułości (ciśnienie rozruchu): 0,5 MPa

Parametry pracy:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

DROGI KLIENCIE PRZECZYTAJ TO ZANIM WYBIERZESZ DOSTAWCĘ SIŁOWNIKA:

To, co widać na zdjęciu to tylko metalowe elementy, z których zbudowany jest siłownik. Tak naprawdę siłownik jest tyle warty co wewnętrzne uszczelnienia wykorzystane do jego budowy. Zapewniamy, że wszystkie nasze siłowniki posiadają wzmacniane uszczelnienia, które nie są produkowane w Chinach i innych krajach dalekiego wschodu. Jeśli zależy Ci na jakości i trwałości to wybierz siłowniki marki Hydrolider, które jako jedyne dają gwarancję niezawodności na lata.

Warto wiedzieć:

Hydrauliczne siłowniki teleskopowe składają się z kilku cylindrów, o coraz mniejszej średnicy zmontowanych jeden w drugim i kolejno się wysuwających. W ten sposób możliwe jest uzyskanie dużego skoku, przy małej długości złożonego siłownika.

W hydraulicznych siłownikach teleskopowych jednostronnego działania olej pod ciśnieniem działa z jednej strony powodując wysuwanie poszczególnych członów siłownika. Powrót teleskopu realizowany jest pod wpływem siły zewnętrznej (najczęściej pod wpływem ciężaru skrzyni wyładowczej przyczepy).

Dopływ i spływ oleju odbywa się tym samym przewodem, kierunkiem przepływu oleju steruje operator maszyny poprzez zawór rozdzielający (dźwignię).

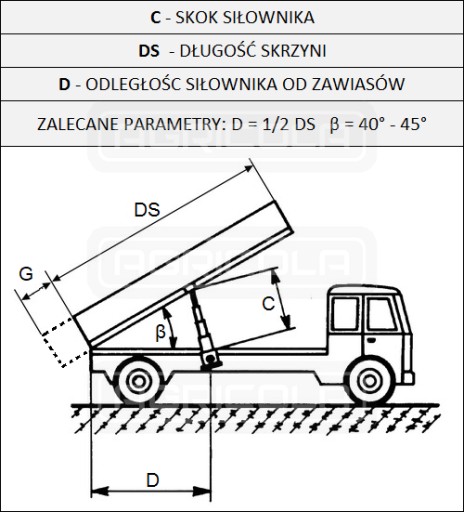

Zalecany kąt nachylenia skrzyni przy rozładunku powinien mieścić się między 40 a 45 stopni. Miejsce montażu siłownika powinno być w połowie długości skrzyni załadunkowej. Poniżej przydatne tabele i schematy przy doborze odpowiedniego siłownika, znając długość skrzyni załadunkowej:

Dane przydatne przy doborze siłownika do skrzyni ładunkowej:

• max ciężar sypkiego ładunku + ciężar skrzyni (12MPa): 8 T
• max ciężar sypkiego ładunku + ciężar skrzyni (16MPa): 10 T
• maksymalna odległość od siłownika do zawiasów (D): 1900mm
• długość skrzyni przy wywrocie na tył (DS): 3800mm
• możliwość wydłużenia skrzyni wysuwając ją poza zawiasy (G)

Siła wysuwu siłownika na poszczególnych sekcjach 12/16MPa (T):

• pierwszy człon średnica 105mm - 10,6T / 14,1T
• drugi człon średnica 90mm - 7,8T / 10,3T
• trzeci człon średnica 75mm - 5,4T / 7,2T
• czwarty człon średnica 60mm - 3,5T / 4,6T
