Woltomierz Amperomierz moduł panelowy 100V 10A miernik prądu napięcia LED

⭐️ 2 W 1 – WOLTOMIERZ I AMPEROMIERZ

Cyfrowy miernik panelowy z dwukolorowym wyświetlaczem. Pozwala na pomiar napięcia i prądu.

☝️ Zakresy pomiarowe:

• Pomiar napięcia: 0-100V
• Pomiar prądu: 0-10A

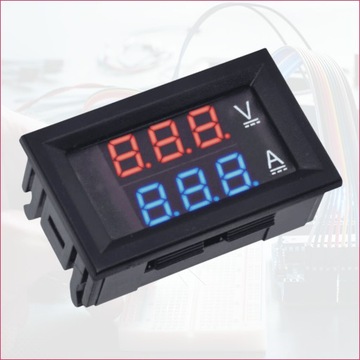

⭐️ CECHY WYŚWIETLACZA

▶️ Dwa wyświetlacze 0,28″  – do jednoczesnego pomiary napięcia i prądu.

▶️ Górny wyświetlacz napięcia w kolorze czerwonym.

▶️ Dolny wyświetlacz prądu w kolorze niebieskim.

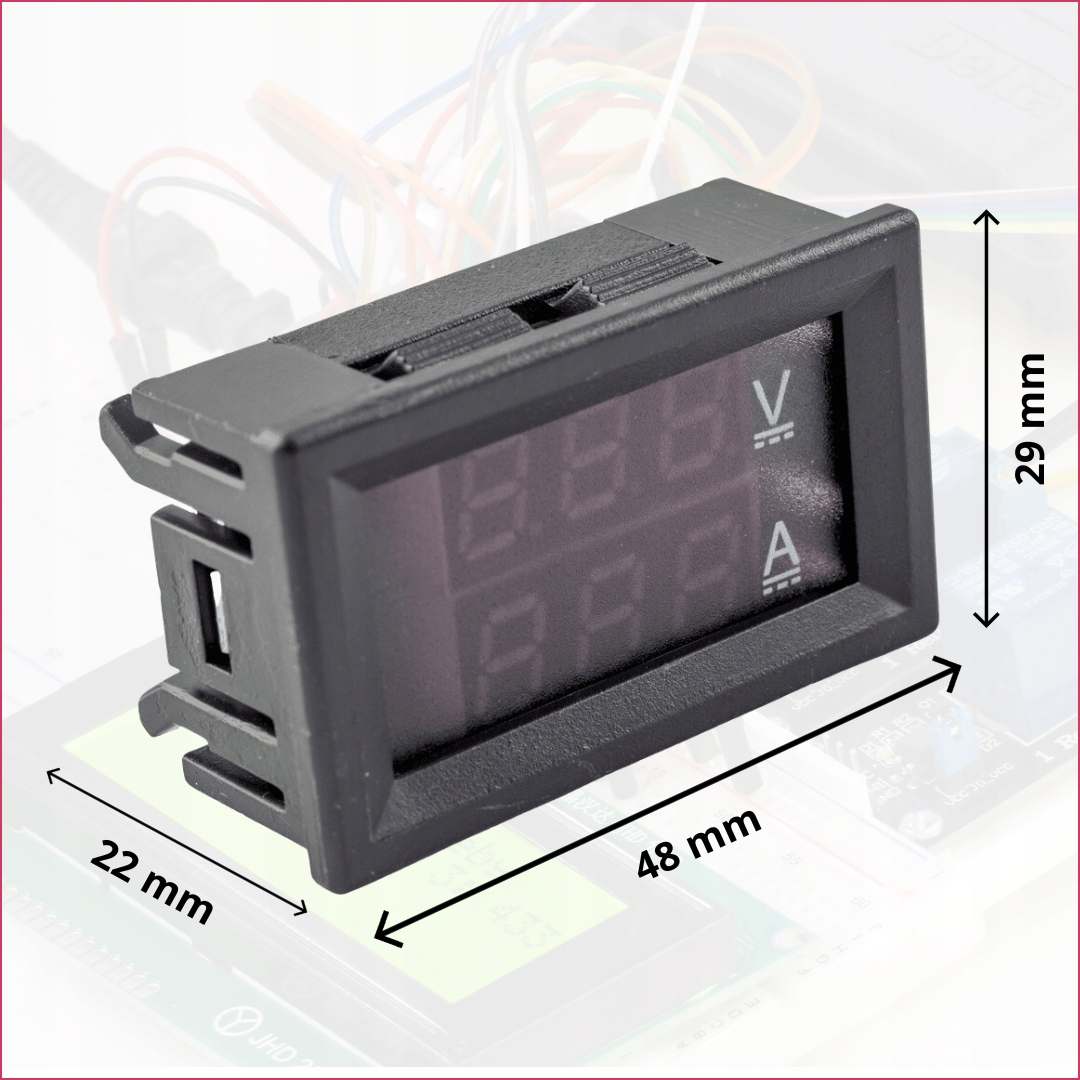

⭐️ Wymiary:

▶️ Szerokość z ramką: 48 mm (korpus bez ramki: 45,05 mm)

▶️ Wysokość z ramką: 29 mm (korpus bez ramki: 25,8 mm)

▶️ Głębokość: 22 mm

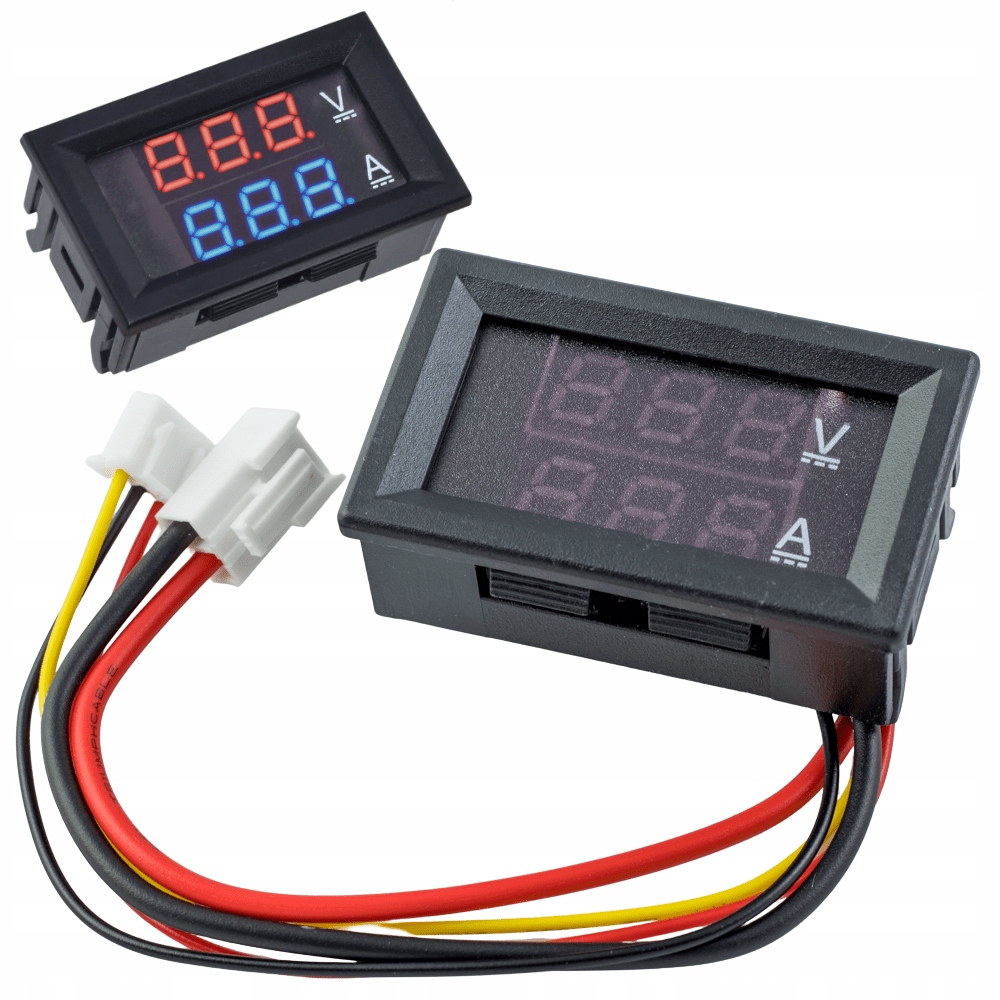

▶️ Długość przewodów: 150 mm

⭐️ ELEMENTY MODUŁU

1️⃣ Potencjometr kalibracji woltomierza

2️⃣ Potencjometr kalibracji amperomierza

3️⃣ Złącze zasilania i pomiaru napięcia

4️⃣ Złącze pomiaru prądu

☝️ Na płytce modułu znajdują się dwa potencjometry służące do kalibracji woltomierza i amperomierza. Kalibracji należy dokonywać na napięciu i prądzie wzorcowym.

⭐️ DWIE METODY POMIAROWE

Moduł morze mierzyć w dwóch trybach: ze wspólnym zasilaniem razem z mierzonym obciążeniem, lub osobnym.

⚙️ Szczegóły poniżej:

1️⃣ POMIAR PRĄDU I NAPIĘCIA NA WSPÓLNYM ZASILANIU

Pomiar w tym trybie możliwy jest w zakresie 4-28V DC. Jest to spowodowane tym, że elektronika miernika działa właśnie w takim zakresie.

Legenda:

O – Odbiornik, zasilane urządzenie

ZO – Zasilanie Odbiornika

2️⃣ POMIAR PRĄDU I NAPIĘCIA NA ODDZIELNYM ZASILANIU

Pomiar w tym trybie jest odseparowany od zasilania miernika. Dzięki temu można zmierzyć napięcie obciążenia w zakresie 0-100V DC.

Zasilanie samego miernika powinno mieścić się w zakresie 4-30V DC.

Legenda:

O – Odbiornik, zasilane urządzenie

ZO – Zasilanie Odbiornika

ZM – Zasilanie Miernika

⚙️ PARAMETRY WOLTOMIERZA, AMPEROMIERZA PANELOWEGO LED

• Zasilanie miernika: 4 – 28 V DC
• Zakres pomiaru napięcia: 0 – 100 V DC
• Zakres pomiaru prądu: 0 – 10 A DC
• Wyświetlacz napięcia: LED 0.28″, czerwony
• Wyświetlacz prądu: LED 0.28″, niebieski
• Prąd pracy: <10 mA
• Dokładność pomiaru: 1%
• Możliwość kalibracji potencjometrami
• Wymiary modułu: 48 x 29 x 22 mm
