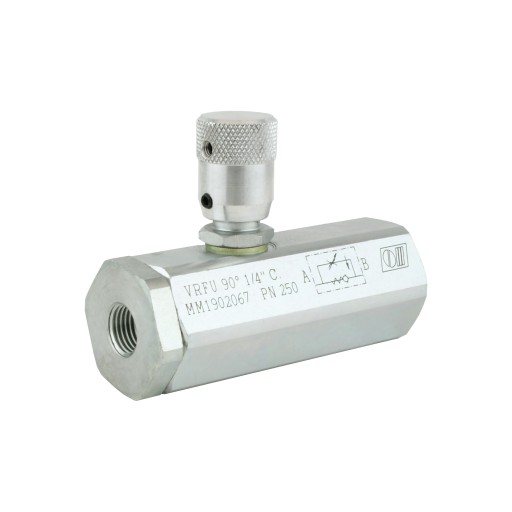

ДРОССЕЛЬНЫЙ КЛАПАН VRFU 90 COMP 1/4 17L OM

ZAWÓR HYDRAULICZNY KULOWY 2-DROGOWY 1/4"

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VRFU 90° 1/4" C; 1.35.03.105

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Przeznaczony głównie do regulacji prędkości pracy siłowników hydraulicznych. Pozwala na regulację pracy siłownika w jedną stronę np. prędkości wysuwu.

W przypadku konieczności regulacji pracy siłownika dwustronnego działania w obu kierunkach wymagane jest użycie dwóch takich zaworów na obu liniach hydraulicznych prowadzących do siłownika.

Wewnętrzny system kompensacji pozwala zachować stałą prędkość pracy siłownika nawet przy zmieniającym się obciążeniu.

Zawór dławiący reguluje (dławi) przepływ w jednym kierunku, w drugim natomiast przepływ jest swobodny. Regulacja przepływu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą śruby kontrującej.

Podłączenie:

Przepływ z A do B jest regulowany, z B do A zawsze jest swobodny.

Dane techniczne:

• Maksymalny przepływ z A do B: 17L/min
• Maksymalny przepływ z B do A: 25L/min
• Ilość otworów hydraulicznych w korpusie: 2
• Gwinty wewnętrzne w korpusie: 1/4'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 250 bar
• Waga: 0,530 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

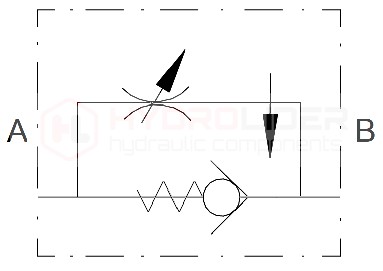

Schemat hydrauliczny zaworu kulowego 2-drogowego 3/4" (zdj.):
