ПЕРЕКЛЮЧАТЕЛЬ КЛАПАН КРЗ. ВАУ 3/4 110л 50-250бар(130) ОМ

ZAWÓR HYDRAULICZNY PRZELEWOWY

VAU 3/4" Z REGULACJĄ CIŚNIENIA 50-250 bar

Produkcja:

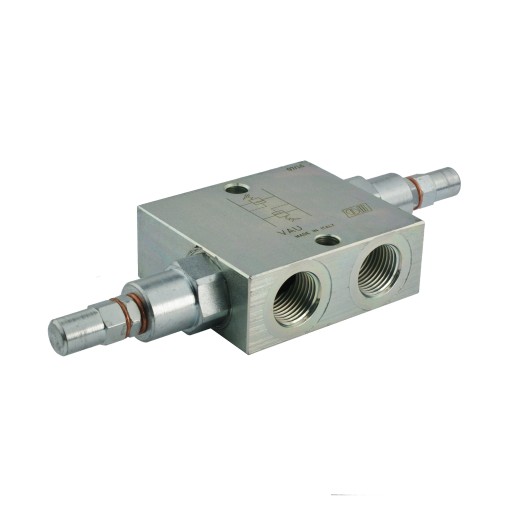

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VAU 3/4"; 1.35.06.020

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przeznaczony do kontroli ciśnień na siłownikach w ładowaczach czołowych i wózkach widłowych, a także do płynnego wyhamowania silników hydraulicznych. Bardzo popularny zawór w owijarkach, wiertnicach, świdrach, ładowarkach, ładowaczach i innych.

Zasada działania:

Zawór przelewowy krzyżowy (bezpieczeństwa) inaczej szokowy służy do ograniczenia maksymalnego ciśnienia na dwóch wejściach odbiornika. Stanowi idealną ochronę przed nagłym skokiem ciśnienia oraz umożliwia ustawienie różnych ciśnień na dwóch wejściach układu hydraulicznego.

Podłączenie:

Przyłącz jedną stronę V1 i V2 do linii ciśnieniowych np. w rozdzielaczu hydraulicznym. Analogiczne wyjścia z drugiej strony V1 i V2 do portów przyłączeniowych odbiornika np. siłownika dwustronnego działania lub silnika hydraulicznego.

Dane techniczne:

• Maksymalny przepływ: 110L/min
• Ilość otworów hydraulicznych w korpusie: 4
• Gwinty wewnętrzne w korpusie: 3/4'' [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 250bar
• Fabryczne ustawienie zaworu przelewowego: 130bar
• Regulacja zaworu przelewowego: 45bar (na pełen obrót)
• Waga: 1,680 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu VAU (zdj.):
